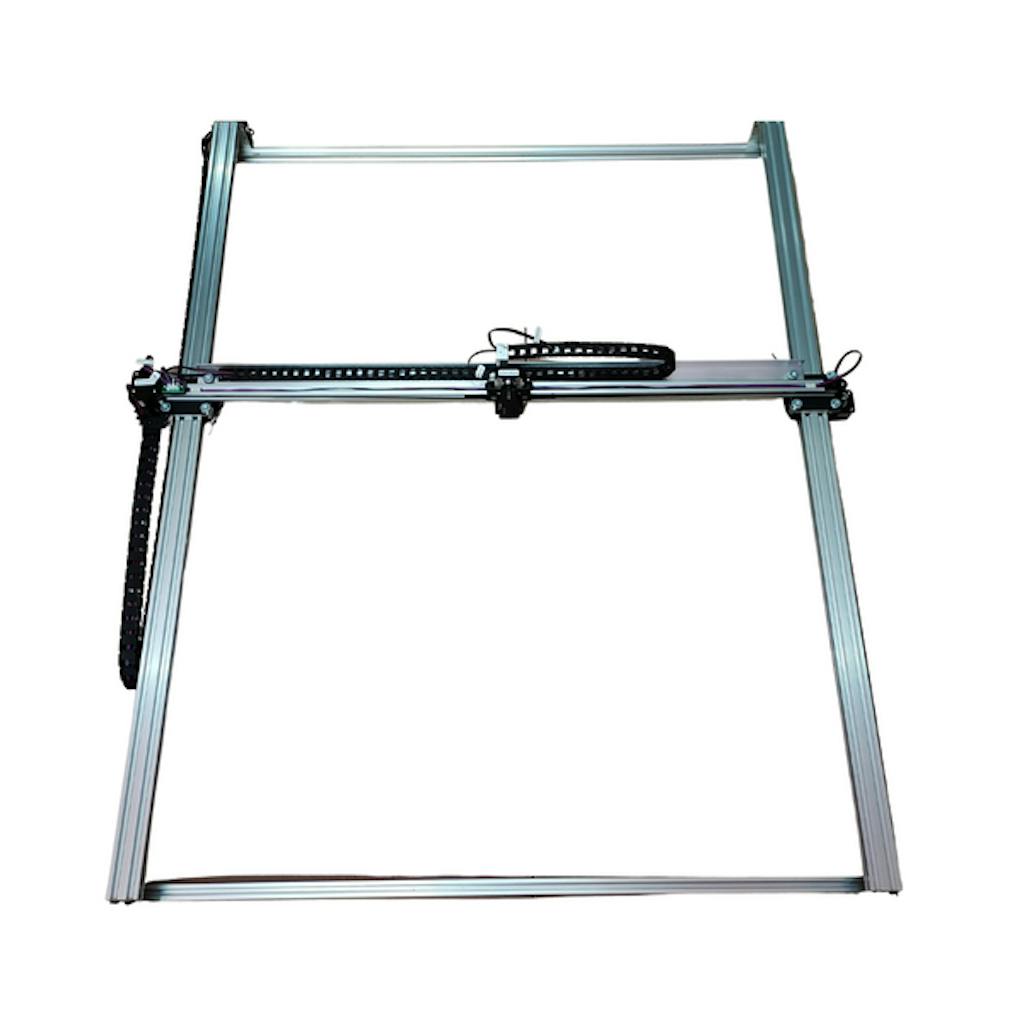

iDraw H A0 Großformat Plotter Zeichenroboter Stiftplotter Zeichenmaschine Schreibmaschine Signaturmaschine | UUNA TEK

iDraw H A0 Großformat Plotter Zeichenroboter Stiftplotter Zeichenmaschine Schreibmaschine Signaturmaschine | UUNA TEK

$1,539.00 USD
$2,199.00 USD $1,539.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet
Stecker
Größe

Wir präsentieren den iDraw H A0 Großformat-Plotter, Zeichenroboter, Stiftplotter, Zeichenmaschine, Schreibmaschine und Signaturmaschine | UUNA TEK – die ultimative Lösung für großformatige Kunstwerke und Designprojekte. Diese Spezialmaschine eignet sich unter anderem für generative Kunst, ethnisches Kostümdesign, die Kennzeichnung von Gepäckleder, das Zeichnen von Hilfslinien für mechanische Produkte und das Pressen von Faltlinien für Handarbeiten.

Vollständige Details anzeigen

Suchen Sie einen hochpräzisen Großformat-Stiftplotter?

Der iDraw H A0 bietet Präzision, Vielseitigkeit und Zuverlässigkeit für Zeichnen, Handschrift und Lasergravur. Ideal für:

  • Generative Kunst
  • Kalligrafie
  • Technische Zeichnung
  • Handwerk und Lederkennzeichnung

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Hauptmerkmale

  • Zugkettentechnologie

    Erleben Sie nahtloses Zeichnen selbst bei hohen Geschwindigkeiten dank des innovativen Zugkettenmechanismus. Dieser sorgt bei jedem Strich für einen reibungslosen Ablauf und präzise Ergebnisse.

  • Vertikale Montagefähigkeit

    Entwickelt für Vielseitigkeit, kann der iDraw H mühelos vertikal montiert werden, was die Erstellung großformatiger Kunstwerke mit Leichtigkeit und Präzision ermöglicht.

  • Supreme Größenoptionen:

    Wählen Sie zwischen den Größen A2, A1 oder A0, mit ausreichend Platz, um Ihre größten Ideen zum Leben zu erwecken. Die A0-Version misst beeindruckende 33,1 x 46,8 Zoll und bietet grenzenlose kreative Freiheit.

  • Leistungsstarke Schrittmotoren

    Ausgestattet mit 4* 42 Schrittmotoren (mehr bei den Größen A1/A0), die auch bei größeren Plots eine robuste Leistung garantieren.

  • Unvergleichliche Geschwindigkeit

    Mit einer Schreibgeschwindigkeit von 0-12.000 MM/MIN erledigt die UUNA TEK H Version Ihre kreativen Projekte im Handumdrehen und bewahrt dabei die Präzision, die unsere Marke auszeichnet.

  • Umfassender Software-Support

    Kompatibel mit Windows 7/8/10/11 oder höher (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur) sowie Linux, sodass Sie die passenden Werkzeuge zur Verfügung haben.

  • Für Präzision entwickelt

    Mit einer mechanischen Präzision von Y:0,01 mm und X:0,01 mm ist die UUNA TEK H Version die Verkörperung von Perfektion.

  • Benutzerfreundliche Konnektivität

    Verbinden Sie sich nahtlos über USB oder Bluetooth, was es vielseitig und für alle zugänglich macht.

  • Rahmenmaterialien in Weltklassequalität

    Hergestellt aus einer Kombination von Aluminiumprofil und Stahlplatte, die Haltbarkeit und Langlebigkeit gewährleistet.

  • Anpassungsfähige Leistung

    Mit einem weiten Spannungsbereich (110V-220V) ist es einsatzbereit, egal wo Sie sich befinden.

  • Vielseitige Laseroptionen

    Wählen Sie aus Laserquellen von 500 mW bis 15 W zum Gravieren von Holz, Kunststoffen, Leder und Papier.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Benachrichtigung

UUNA TEK® H A0/A1/A2 sind Derivate des UUNA TEK® H A3 Stiftplotters ohne Unterbau, speziell für eine größere Zeichenfläche neu gestaltet.

Auch mit dem verbesserten Wagen müssen diese größeren Modelle im Allgemeinen langsamer betrieben werden als ein regulärer UUNA TEK® H A3, um die gleiche Qualität zu erreichen.

Um Versandkosten und das Risiko von Schäden zu reduzieren, werden diese Modelle teilweise zerlegt geliefert, und wir versenden direkt von unserem chinesischen Hersteller. Aufgrund der hohen Versandkosten akzeptieren wir keine Rückgabe oder Rückerstattung, können jedoch defekte Teile kostenlos ersetzen und sicherstellen, dass das Gerät funktioniert. Eine vollständige Rückerstattung ist nur bei Qualitätsproblemen und fehlender Lösungsfindung möglich.

Die Einfuhrsteuer wird von Ihrem Zoll erhoben.

Sie sind wirklich groß.

Diese Geräte werden auf Bestellung in limitierter Produktion gefertigt, was mindestens einen Monat Produktionszeit und mindestens 5-10 Werktage für den Versand erfordert. Bitte senden Sie uns nach der Bestellung eine E-Mail an uunatek@gmail.com, um alles zu bestätigen.

Bitte beachten Sie, dass je größer die Maschine, desto größer die Abweichung. Die A2-A0 Maschine hat eine Abweichung von bis zu 0,5 mm auf der X-Achse und bis zu 0,6 mm auf der Y-Achse. Es ist möglich, dass der Riemenantrieb oder andere Teile während des Transports aufgrund der langen grenzüberschreitenden Strecke locker werden. Wenn dies nicht akzeptabel ist, wird empfohlen, eine kleinere Maschine wie die A3-Größe oder eine größere Maschine der UUNA TEK 3.0 zu wählen.

In diesem Fall müssen Sie die Maschine nach Erhalt möglicherweise mit unserer Online-Sitzung hier fernjustieren: https://calendly.com/uunatek/idraw-support, oder unsere YouTube-Anleitung hier ansehen: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Gleichzeitig erhöht sich die Abweichung, wenn die Software-Einstellungen Hin- und Herbewegungen erlauben.
In diesem Fall empfehlen wir:
1. Versuchen Sie, mit geringerer Geschwindigkeit zu schreiben und die standardmäßig empfohlene Zeichengeschwindigkeit von 2000 mm/min zu verwenden
2. Schalten Sie die automatische Optimierungsfunktion, die Hin- und Herbewegungen erlaubt, aus, um die Abweichung zu verringern
3. Versuchen Sie, die X-Achse als Mittelachse des Bildes zu verwenden
4. Verwenden Sie einen schnell trocknenden Stift
5. Verwenden Sie Zeichenpapier und fixieren Sie das Papier
6. Das Kunstwerk sollte nicht zu kompliziert sein. Falls es sehr komplex ist, wird empfohlen, es in mehreren Teilen zu zeichnen

Spezifikation

Motherboard: Drawcore V2.0

Firmware: GRBL-kompatibel

Add-ons: UUNA TEK® 2.0 Steuerung

Rahmenmaterialien: Aluminiumprofil + Stahlplatte

Arbeitsbereich: A0: 33,1 × 46,8 Zoll

Motoren: 4 × 42 Schrittmotoren (zusätzliche Motoren können für A0-Größe zur verbesserten Stabilität und Präzision verwendet werden)

Mechanische Präzision: X: 0,01 mm, Y: 0,01 mm

Schreibgeschwindigkeit: 0–12.000 mm/min (optimiert für Großformat-Plotter)

Baudrate: 115200 – 921600 (Standard: 115200)

Unterstützte Dateiformate: JPG, JPEG, PNG, BMP, SVG usw.

Eingangsspannung: 110V–220V (universelle Kompatibilität)

Netzteil-Ausgang: 12V / 1A

Betriebstemperatur: –20℃ bis +50℃

Produktabmessungen: A0: 51,6 × 38,9 × 6,1 Zoll

Nettogewicht: ~14 lbs

Verpackungsmaße: A0: 54 × 9 × 7,3 Zoll

Verpackungsgewicht: ~15 lbs

Endschalter: Ja

Verstellbarer Stiftwinkel: 70°–90°

Konnektivität: USB, Bluetooth

Unterstützte Betriebssysteme & Software:

  • Windows 7/8/10/11 oder höher (Inkscape)
  • Mac OS (Inkscape zum Zeichnen/Schreiben, Lightburn für Lasergravur)
  • Linux

Packliste

1 X UUNA TEK iDraw H A2/A1/A0 Stiftplotter

1 X Werkzeugsets

1 X Schnellstartanleitung

1 X Dankeskarte

Software

Laden Sie die Inkscape-Software und umfangreiche Dateien hier>>>.

Sie finden die Software für Windows, Mac, Linux sowie die Montageanleitung für die Hardware und die Installationsdetails zur Software.

Für diejenigen, die erweiterte Funktionen benötigen:

1. Für diejenigen, die die Funktion zum Speichern der Plotdatei benötigen, laden Sie bitte diese Version>>> herunter

2. Für diejenigen, die eine Serienmail-Funktion benötigen,

Windows: laden Sie bitte diese Version>>> herunter

Mac oder Linux, laden Sie bitte diese Version>>> herunter

3. Für diejenigen, die eine Laserfunktion benötigen, laden Sie bitte diese Version>>> herunter

4. Was, wenn ich einige Programmiergrundlagen habe und die Originalparameter anpassen möchte, um die Geschwindigkeitsbegrenzung zu durchbrechen? Bitte laden Sie diese Version>>> herunter

Anleitungen

Sehen Sie sich die Videoanleitungen für Großformat-Stiftplotter an, einschließlich Montage, Riemenspannung einstellen, Installation der Laser-Köpfe für iDraw H A0/A1 Maschinen hier>>>

Weitere Tutorials:

Für UUNA TEK® 1.0 Stiftplotter, sehen Sie sich bitte die Videoanleitungen hier>>>

Für UUNA TEK® 2.0 Stiftplotter, sehen Sie sich bitte die Videoanleitungen hier>>>

Für UUNA TEK® H Stiftplotter, sehen Sie sich bitte die Videoanleitungen hier>>>

Für Software, sehen Sie sich bitte das Video hier>>>

Für die Laserfunktion, sehen Sie sich bitte die Videoanleitungen hier>>>

Richtlinien

Versandrichtlinie: Alle Bestellungen werden innerhalb von 48 Werksstunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet, die Lieferung dauert 5-7 Werktage bis zu Ihrem Zielort. Verzögerungen während der Verkaufssaisons möglich. Die vollständige Richtlinie finden Sie hier>>>

Rückgaberecht: Wir gewähren eine 1-jährige Garantie auf alle Produkte. Kostenlose Rückgabe und Erstattung werden nur bei Qualitätsproblemen oder Transportschäden angeboten. Bitte kontaktieren Sie uns vor der Rücksendung unter support@uunatek.com. Die vollständige Richtlinie finden Sie hier>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Häufig gestellte Fragen

1. Welcher Stift und welches Papier werden für optimale Ergebnisse empfohlen?

Ein 0,4 mm Rotring Isograph Stift mit Rotring schwarzer Tinte wird für präzise Linien empfohlen. Für Papier eignet sich 493 mm × 610 mm Bristol-Papier gut, da es eine glatte Oberfläche bietet, die Kratzer minimiert.

2. Wie verhindert man, dass der Stift das Papier zerkratzt?

Der Stift-Hebemechanismus des iDraw enthält eine Feder, die zusätzlichen Druck erzeugt.Das Entfernen der oberen Feder reduziert den Druck von ca. 181 g auf ca. 80 g und ahmt so den gravitationsbasierten Druck von Axidraw-Plottern nach. Die alleinige Anpassung der unteren Schraube reicht nicht aus. Nutzer bestätigten, dass diese Anpassung Kratzer beseitigte.

3. Wie lange dauert das Plotten und welche Geschwindigkeitseinstellungen werden verwendet?

Ein detaillierter A1-großer Plot dauerte 3–4 Stunden bei 6000 mm/min. Die Zeit könnte mit Pfadoptimierungswerkzeugen wie dem Optimizer von PlotterFiles verkürzt werden, aber der Nutzer hat benutzerdefinierten GCode ohne Optimierung der Fahrwege gestreamt.

4. Kann das iDraw ohne das Inkscape-Plugin gesteuert werden?

Ja. Der iDraw verwendet einen GRBL-basierten Controller (modifiziert als "DrawCore"). Benutzer können GCode direkt über Tools wie Universal Gcode Sender (UGS) oder ein benutzerdefiniertes Python-Skript senden. Hinweis:

  • Der iDraw unterstützt keine G2/G3-Bogenbefehle; Kurven müssen in Polylinien umgewandelt werden.
  • Koordinatensysteme müssen möglicherweise angepasst werden (z. B. Umkehrung der Y-Achse)

5. Wie stellt man Genauigkeit sicher und vermeidet Schwankungen bei großen Plots?

  • Kalibrieren Sie die Maschine: Ziehen Sie die Riemen fest, richten Sie die Achsen rechtwinklig aus und justieren Sie die Madenschrauben.
  • Verwenden Sie hochauflösende Polylinien (z. B. 0,25 mm Abstand) für glatte Kurven.
  • Das H-Rahmen-Design von iDraw verbessert die Stabilität bei größeren Formaten wie A0.

6. Warum funktioniert meine Auto-Home-Funktion nicht richtig?

Hier sind einige Tipps zur Verwendung von Auto Home.
1. Überprüfen Sie, ob die Kontakt-Schalterkabel korrekt angeschlossen sind, folgen Sie dieser Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Bewegen Sie den X-Achsen-Wagen manuell so weit wie möglich nach links und prüfen Sie, ob er den X-Achsen-Kontaktschalter berührt.
3. Bewegen Sie den Y-Achsen-Wagen manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Y-Achsen-Kontaktschalter berührt.
4. Stellen Sie sicher, dass die Kabel richtig verlegt sind, damit sie nicht an den XY-Wagen hängen bleiben. Sehen Sie sich diese Anleitung zur Organisation des Z-Achsen-Kabels an: https://www.youtube.com/watch?v=LTwPYPh3rdE

7: Was soll ich tun, wenn ich den roten Knopf drücke und die Maschine stoppt? Kann ich den Plot fortsetzen?

Ja, Sie können Ihre Arbeit nach dem Drücken des roten Not-Aus-Knopfs fortsetzen. Sobald dieser gedrückt wurde, pausiert die Maschine und wartet auf weitere Anweisungen. Um fortzufahren:

  1. Öffnen Sie Ihre Inkscape-Software.
  2. Gehen Sie zum Menü Erweiterungen.
  3. Finden Sie den Abschnitt Fortsetzen.
  4. Wählen Sie Fortsetzen (Von Anfang) oder Fortsetzen (Vom Pausenpunkt), je nachdem, ob Sie von vorne starten oder genau an der Stelle weitermachen möchten, an der die Maschine gestoppt wurde.

👉 Tipp: Achten Sie immer darauf, die richtige Fortsetzen-Option entsprechend dem Fortschritt Ihres Projekts zu wählen, um Überlappungen oder unvollständige Zeichnungen zu vermeiden.

8. Kann die Z-Achse den Arbeitsabstand einstellen?

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

9. Kann die Stift-Auflagezeit gesteuert werden?

Ja, die Stift-auf-Papier-Zeit kann gesteuert werden.

10. Unterstützt die Maschine G-Code-Befehle?

Ja, es unterstützt G-Code-Befehle. Die Firmware des Mainboards ist mit GRBL kompatibel.

11. Kann die Z-Achse mit einer Nutzlast von etwa 30–35 g (wie eine massive Stahlsonde Ø10 mm, Länge 5 cm) sanft heben und drücken?

Ja, das kann sie. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

12. Ist der Rahmen stabil genug, um Vibrationen beim Drücken zu vermeiden?

Ja, die H-Konstruktion ist ausreichend stabil. Die Betriebsgeschwindigkeit ist einstellbar.

13. Ist es überhaupt möglich, die Einstellung dafür zu ändern, wie weit die Stifte angehoben/gesenkt werden können?

Der Code begrenzt standardmäßig die Höhe der Z-Achse, Sie können die folgenden Einstellungen wie in den Bildern gezeigt anpassen, um flexibler zu sein.

1. idraw_deps>idraw2_0internal>idraw.py

Passen Sie die Höhe von 10 auf die erwartete Höhe wie 30 bei self.options.pen_pos_up und self.options.pen_pos_down an.

Bild 1 herunterladen

2. idraw2_0.inx

Passen Sie das max="10.0" an die gewünschte Höhe bei <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Stifthöhe: UNTEN, (mm):">5.0</param> an

Bild 2 herunterladen

14. Kann der iDraw H A0 vertikal montiert werden?

Ja! Die A0-Version unterstützt die vertikale Montage, was perfekt für großformatige Kunstwerke, Schulprojekte oder technische Zeichnungen ist.

15. Wie kann ich verhindern, dass der Stift das Papier zerkratzt oder beschädigt?

Stellen Sie den Winkel des Stifthalters (70°–90°) ein und sorgen Sie für die richtigen Druckeinstellungen in der Software. Glatte Papieroberflächen eignen sich am besten für saubere Ergebnisse.

16. Wie schnell kann der iDraw H A0 zeichnen, und welche Geschwindigkeit sollte ich verwenden?

Die maximale Schreibgeschwindigkeit beträgt 12.000 mm/min. Für sehr detaillierte Kalligraphie oder generative Kunst wird eine moderate Geschwindigkeit für beste Präzision empfohlen.

17. Kann ich den iDraw H A0 steuern, ohne das Inkscape-Plugin zu verwenden?

Ja. Die Maschine unterstützt mehrere Softwareplattformen, darunter Inkscape, Lightburn (für Lasergravur) und Gcode-Befehle.

18. Wie genau ist der iDraw H A0 für Großformatprojekte?

Die mechanische Präzision beträgt 0,01 mm sowohl für die X- als auch für die Y-Achse, was detaillierte Zeichnungen, Kalligraphie und Handschrift im Format A0 ermöglicht.
Mögliche Abweichung nach dem Versand: bis zu 0,5 mm (X), 0,6 mm (Y) – gilt jedoch für die Größen A2 bis A0.

19. Unterstützt der iDraw H A0 Lasergravur?

Absolut. Kompatibel mit Laserquellen von 500 mW bis 15 W kann es Holz, Leder, Kunststoffe und Papier mit hoher Präzision gravieren.

20. Wie verbinde und bediene ich das iDraw H A0?

Verbinden Sie sich über USB oder Bluetooth und verwenden Sie dann Ihre bevorzugte Software (kompatibel mit Windows, Mac oder Linux). Ausführliche Anleitungen und persönliche Schulungen sind für eine reibungslose Einrichtung enthalten.

21. Kann die Z-Achse für unterschiedliche Stifthöhen oder Laserköpfe angepasst werden?

Ja. Die Z-Achse ermöglicht eine verstellbare Stifthöhe sowie ein sanftes Anheben und Drücken, geeignet für verschiedene Stifttypen oder Gravurwerkzeuge.

22. Ist der Rahmen stabil genug, um Vibrationen bei großen Druckaufträgen zu vermeiden?

Ja. Der A0-Rahmen ist aus Aluminiumprofil und Stahlplatte für Stabilität gefertigt, selbst bei der Erstellung von mittelgroßen bis großen Zeichnungen oder der Verwendung von Lasergravur.

Zusätzliche Tipps

  • Stift-Alternativen: Ältere technische Stifte mit India ink (kompatibel mit dem Stift) oder weiße Gelstifte für dunkles Papier sind brauchbare Optionen.
  • Koordinatensystem: Nach dem Homing ($H) ist der wahre Ursprung von iDraw die obere linke Ecke. Plugins von Drittanbietern können nicht standardisierte Ursprünge verwenden, daher wird eine manuelle Kalibrierung empfohlen.
  • Algorithmus für komplexe Zeichnungen: Der Benutzer verwendete einen 1D-Zellulären Automaten mit Euler-Pfad-Algorithmen, um die Linienverbindung zu optimieren und überflüssige Stiftanhebungen zu reduzieren.
