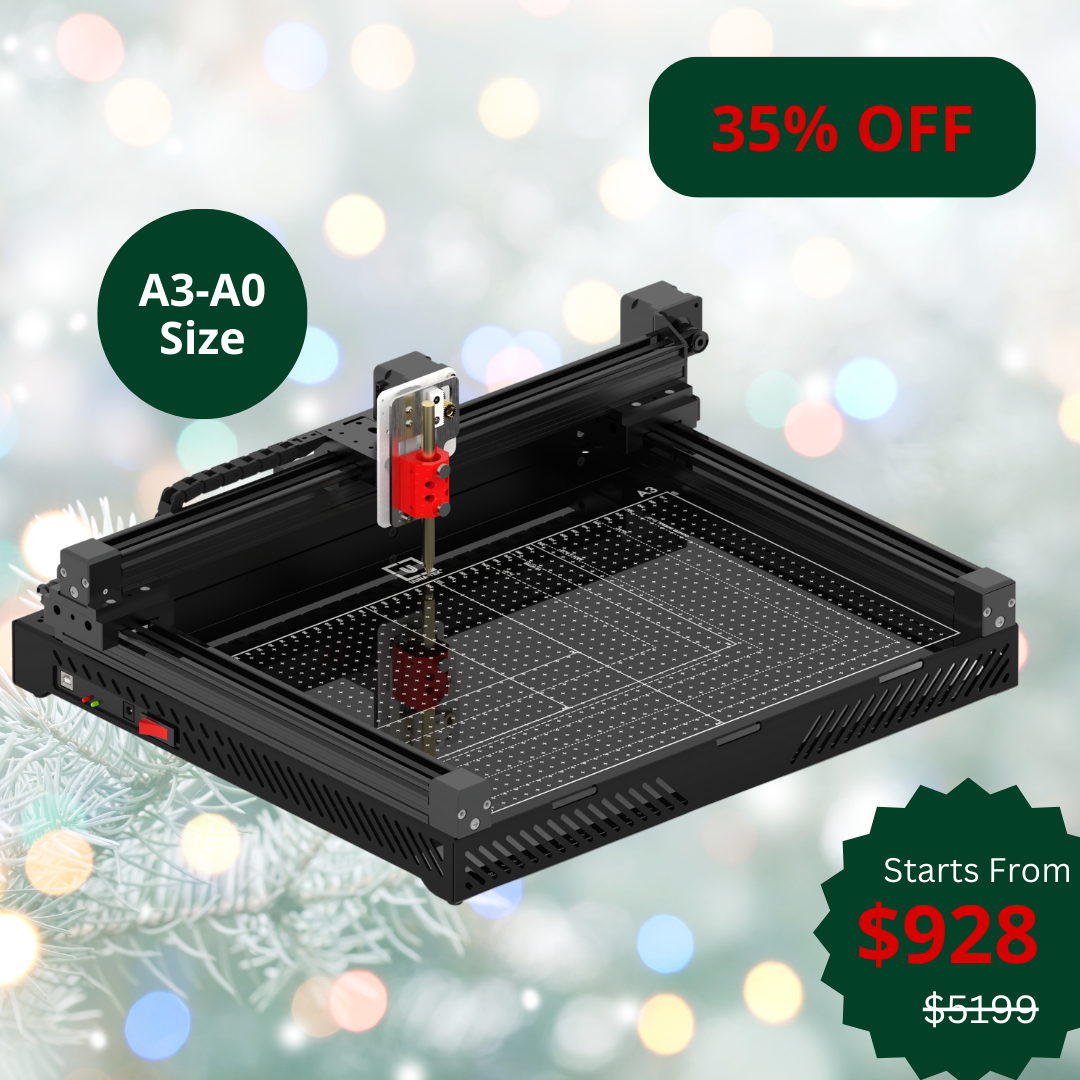

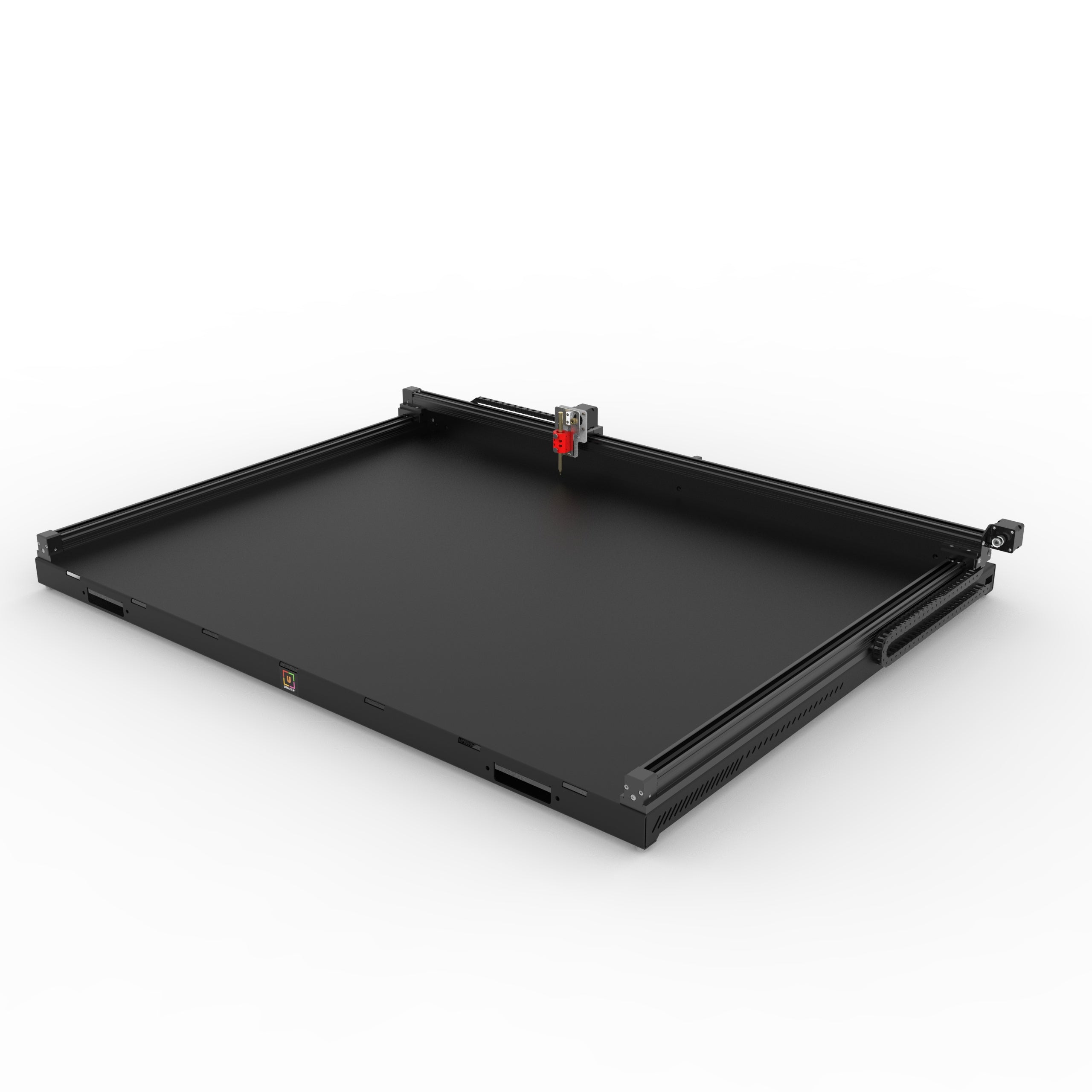

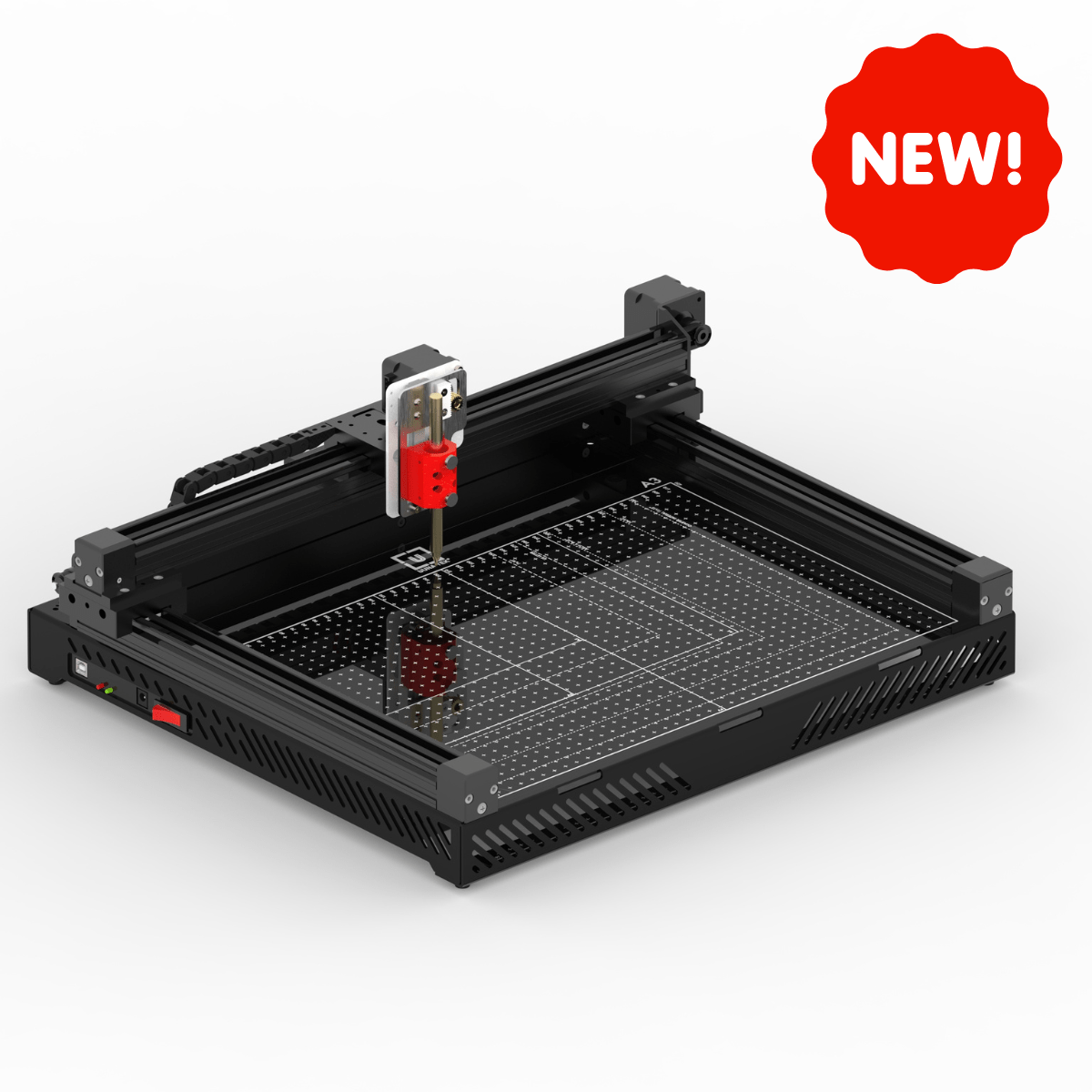

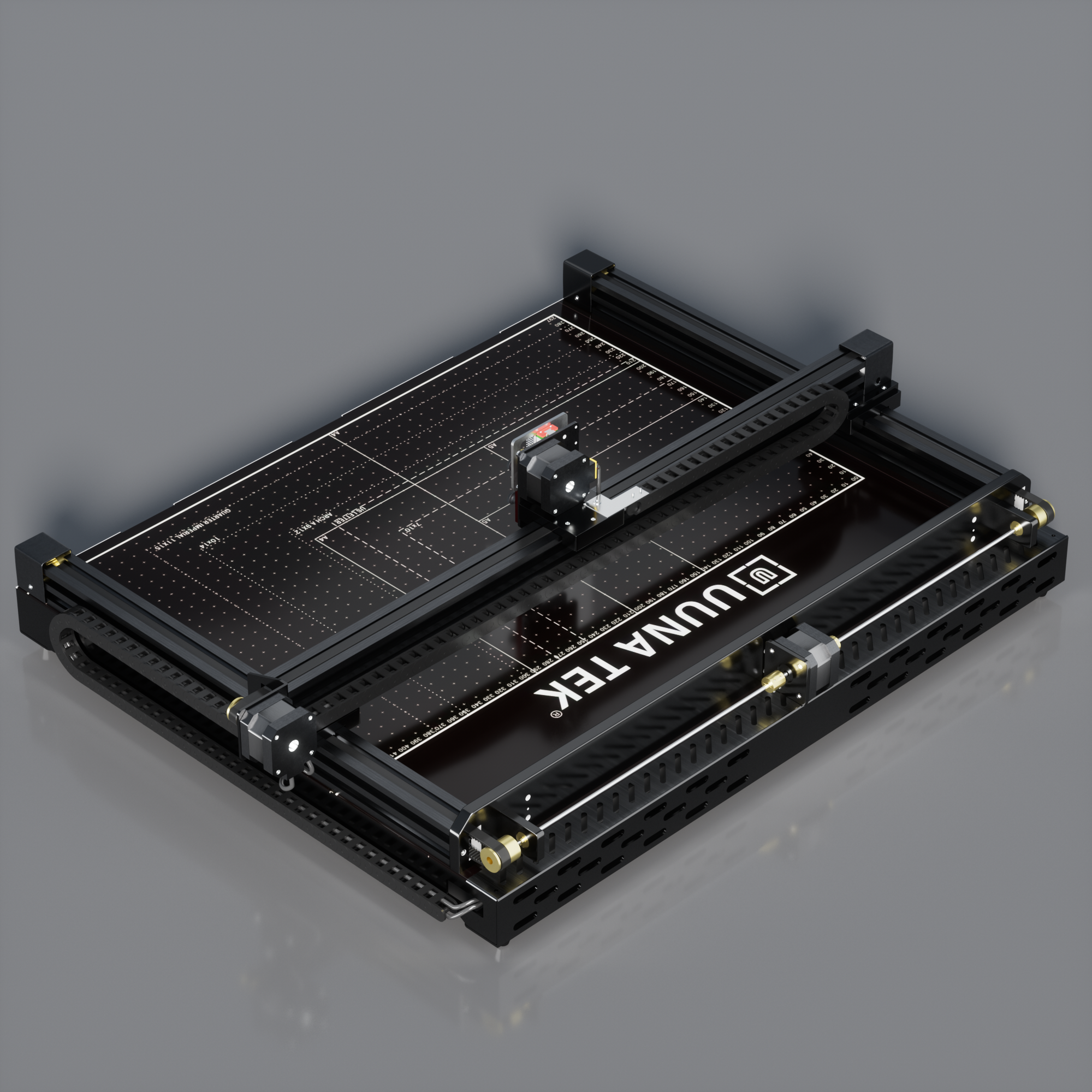

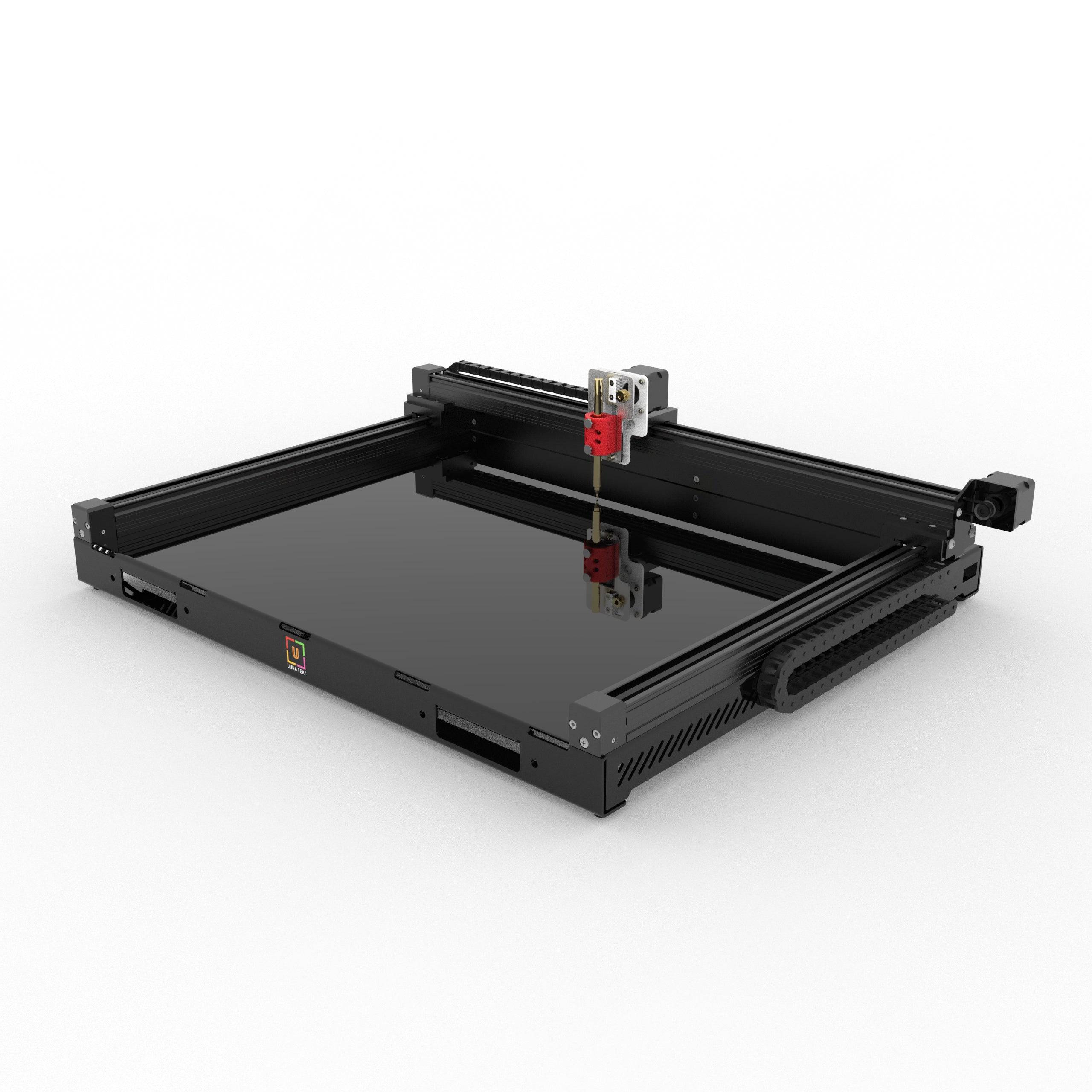

UUNA TEK 3.0 - A3/A2/A1/A0 Größe Vormontierter Highend All-in-One Stiftplotter Zeichenroboter Zeichenmaschine Schreibmaschine Unterschriftenmaschine
UUNA TEK 3.0 - A3/A2/A1/A0 Größe Vormontierter Highend All-in-One Stiftplotter Zeichenroboter Zeichenmaschine Schreibmaschine Unterschriftenmaschine
Verfügbarkeit für Abholungen konnte nicht geladen werden

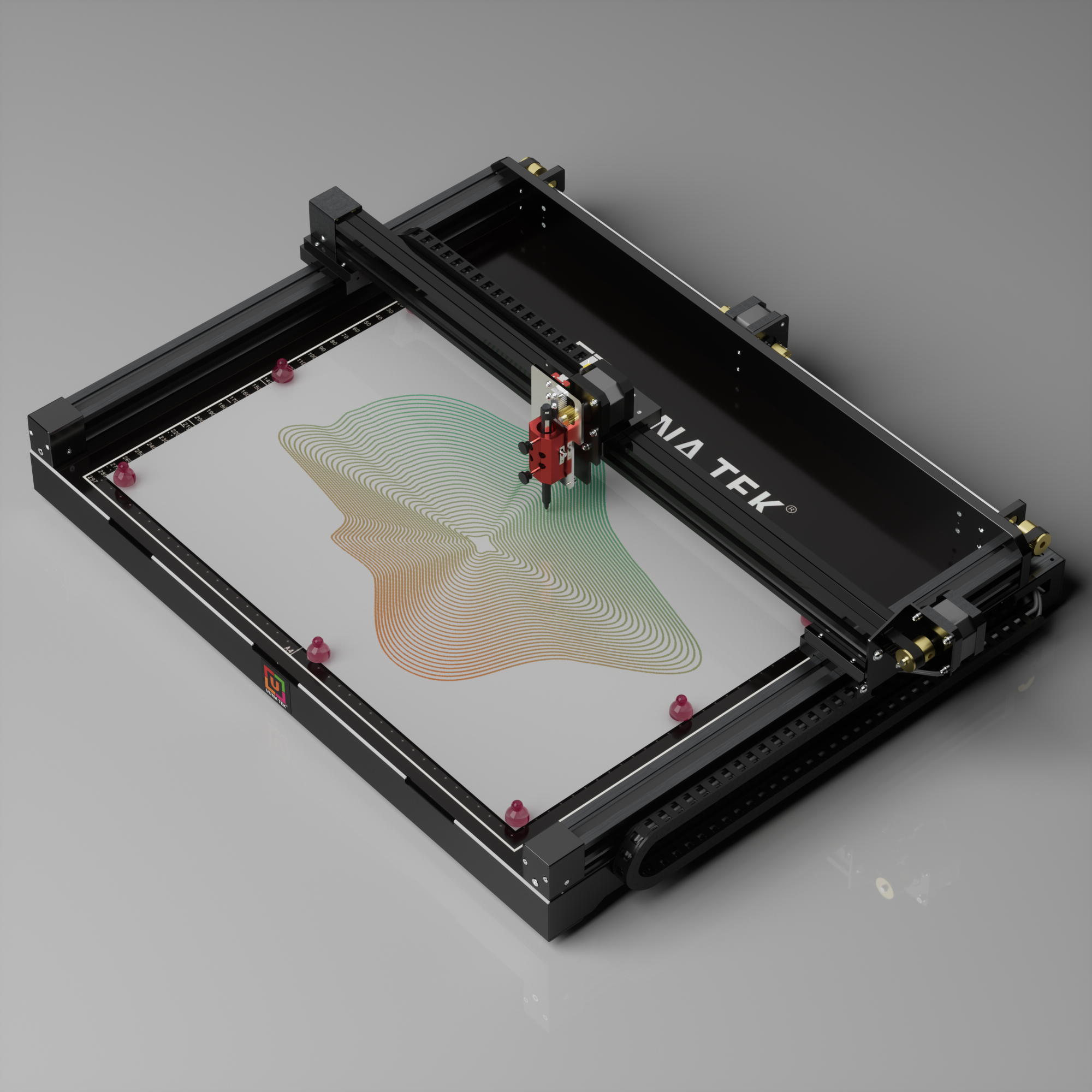

Leiser, schneller und präziser! Der UUNA TEK 3.0 Highend-All-in-One-Stiftplotter-Zeichenroboter, Zeichenmaschine, Schreibmaschine, Signaturmaschine, im Format von A3 bis A0, ist ein hochmoderner Zeichenroboter in Industriequalität, der auf Präzision, Effizienz und Benutzerfreundlichkeit ausgelegt ist. Dies ist die erste All-in-One-Stiftplotter-Zeichenmaschine von UUNA TEK. Sie muss nicht installiert werden und ist sofort einsatzbereit. Sie wurde für hohe Genauigkeit und geringe Geräuschentwicklung entwickelt und eignet sich für eine breite Palette von Zeichen- und Schreibanwendungen, sodass Benutzer ein nahtloses und professionelles Erlebnis genießen können. Ob für detaillierte technische Zeichnungen, großformatige Kunstwerke oder komplizierte Designs, der UUNA TEK 3.0 gewährleistet außergewöhnliche Qualität und Zuverlässigkeit.
Share
Hauptmerkmale
-
Mehr Präzision, bis zu ±0,02 mm

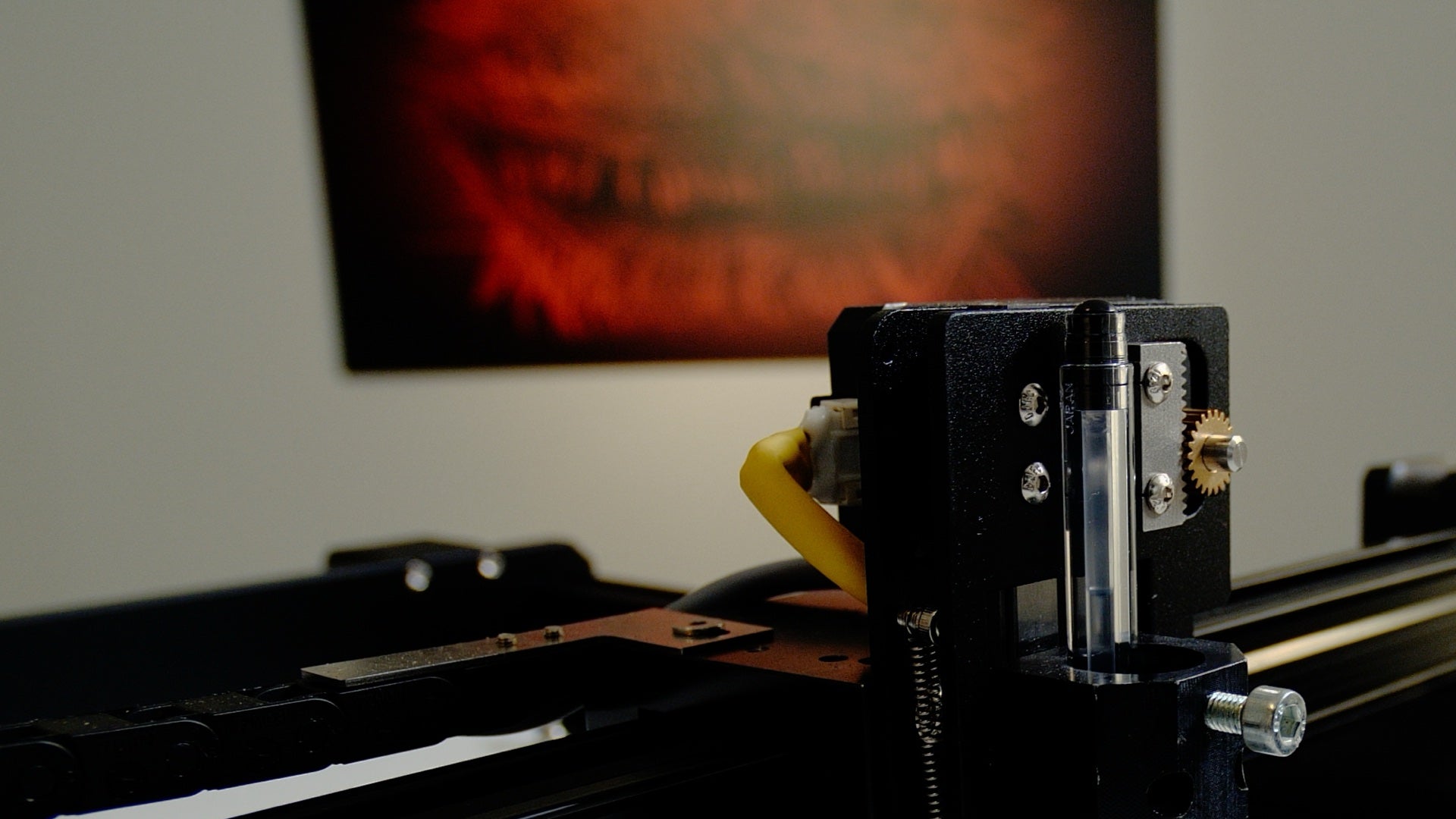

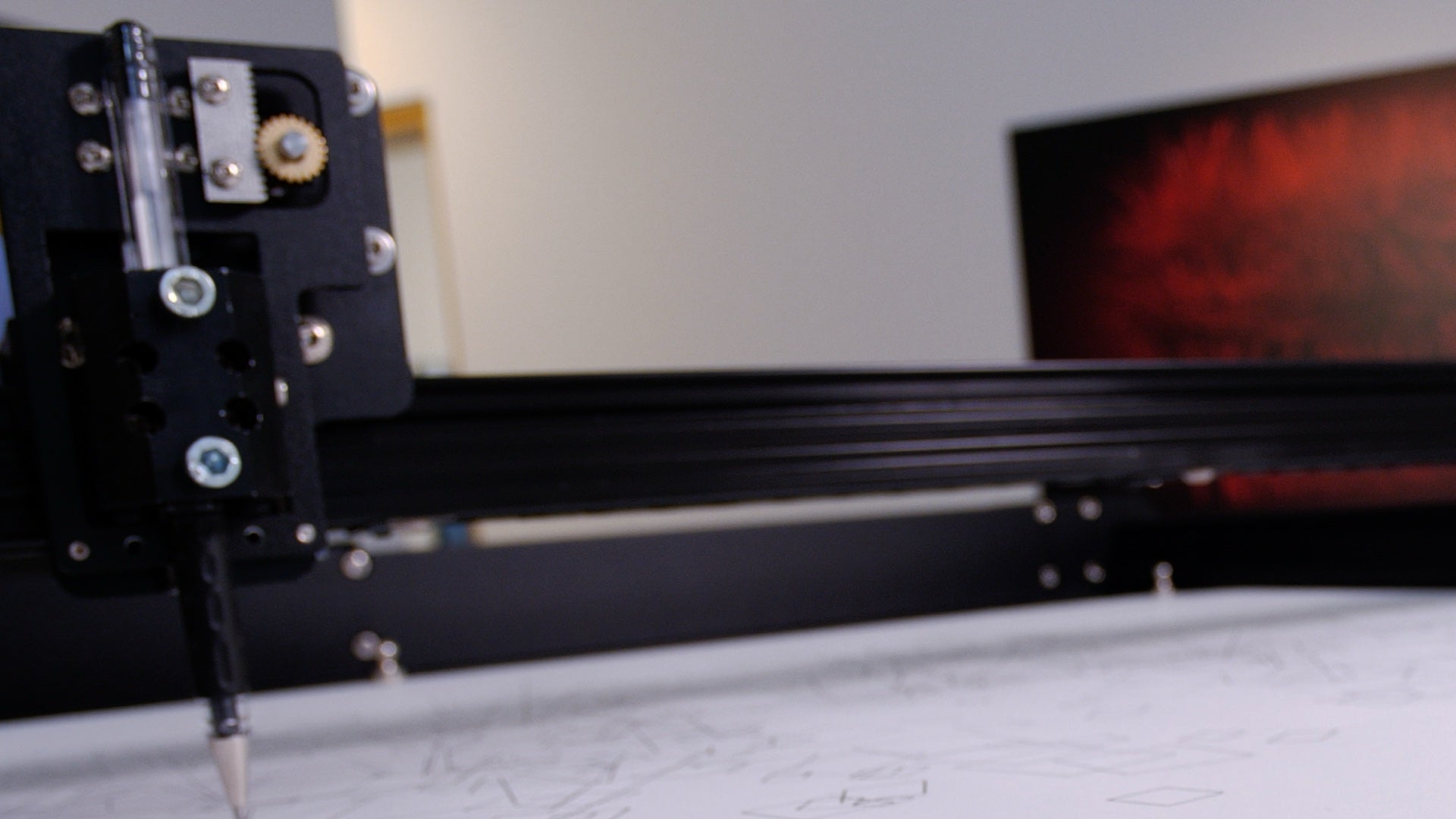

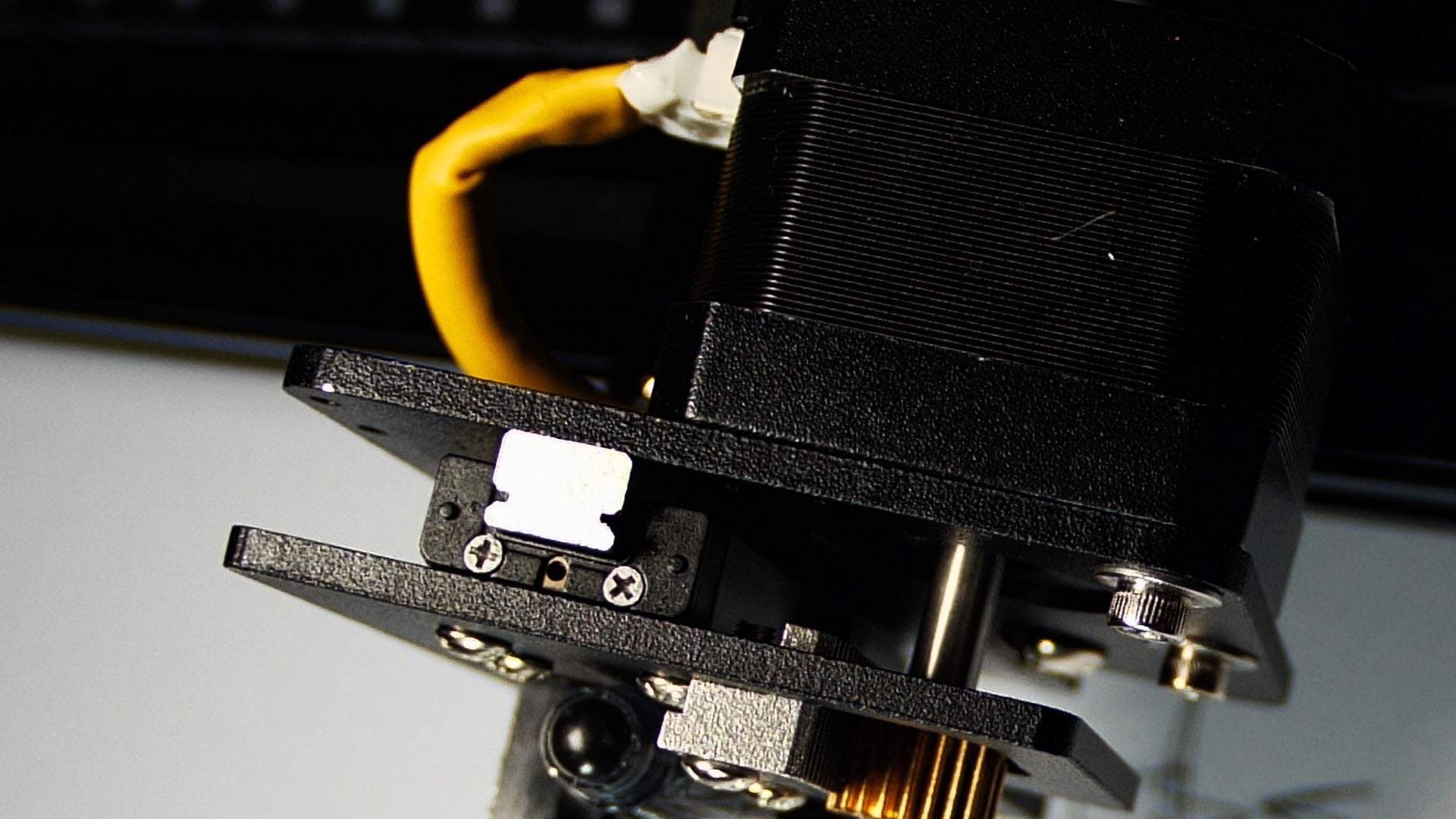

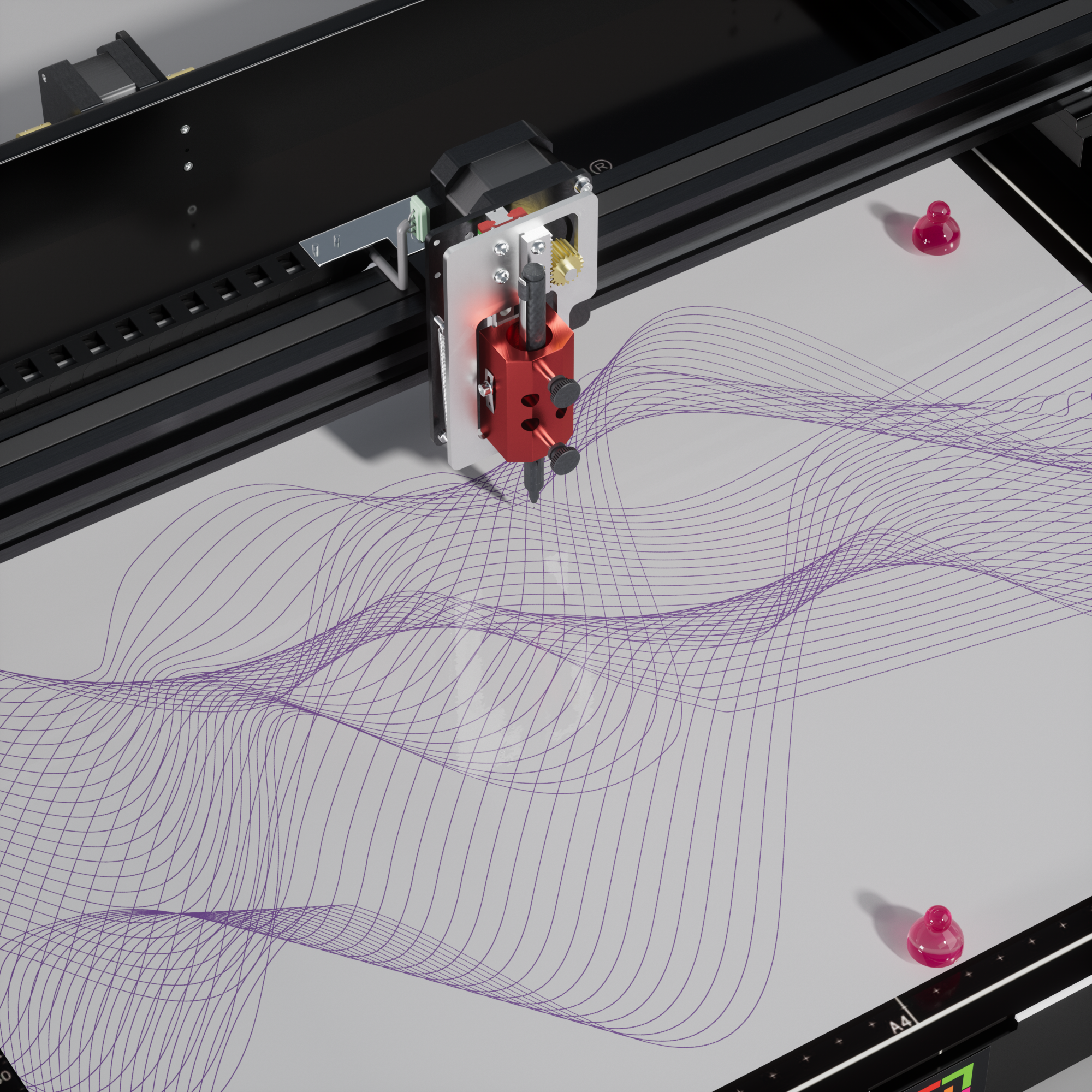

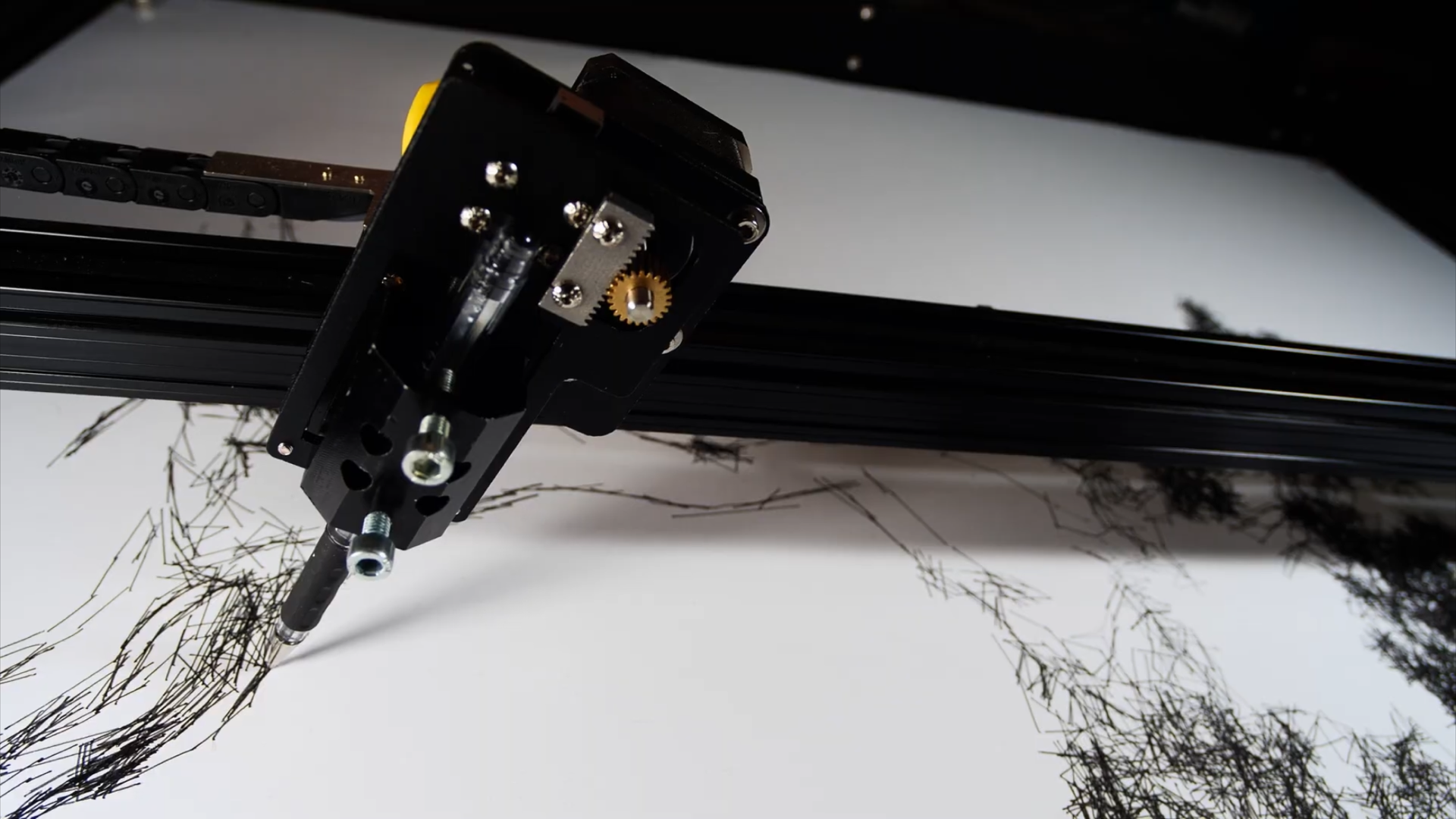

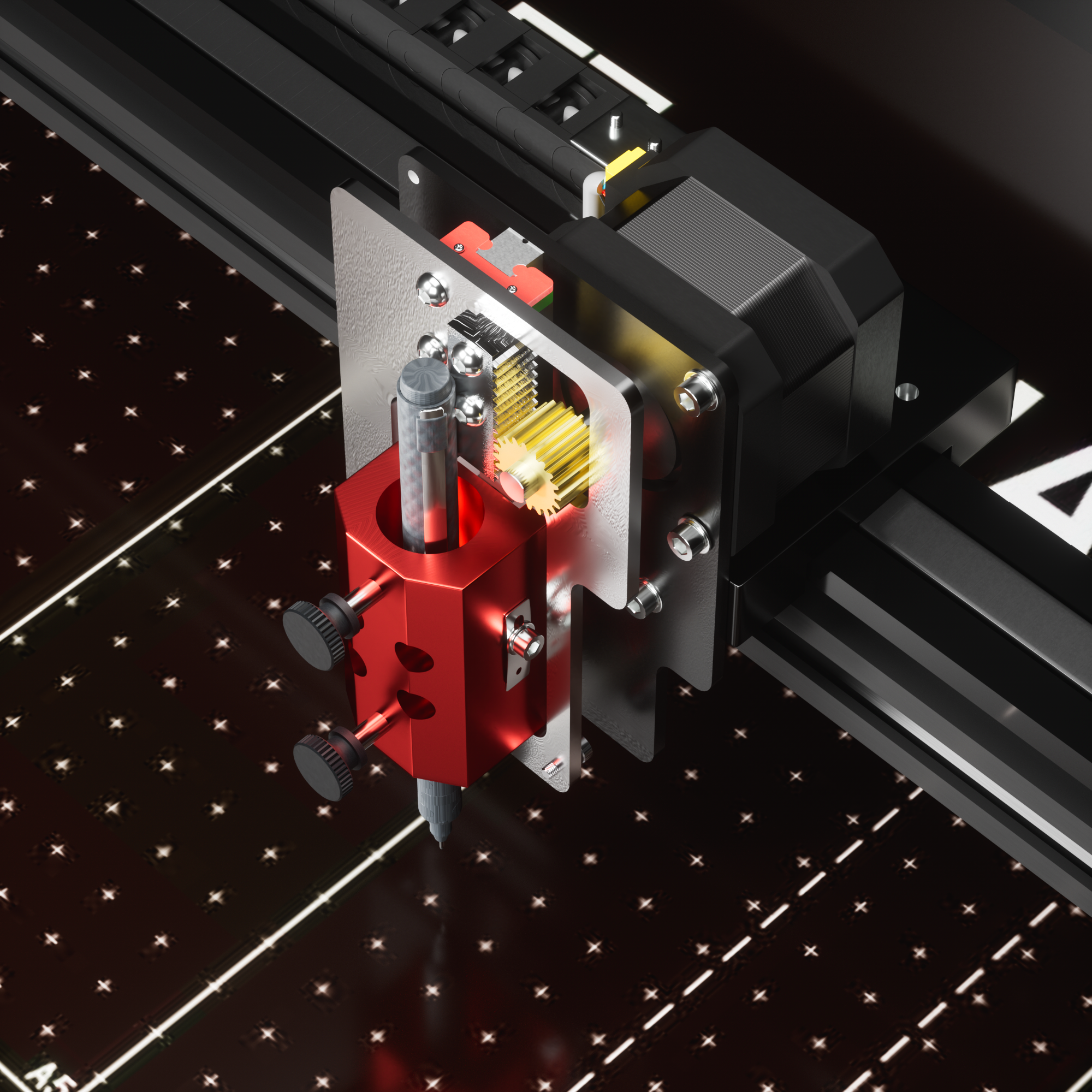

- Verfügt über einen Z-Achsen-Schrittmotor mit direkt angetriebener Zahnstange und Ritzel, der eine präzise Höhenkontrolle gewährleistet.
- Bequem einstellbare Synchronriemenspannung mit professioneller Struktur ermöglicht eine einfache Wartung und schnelle Wiederherstellung des Werkszustands.

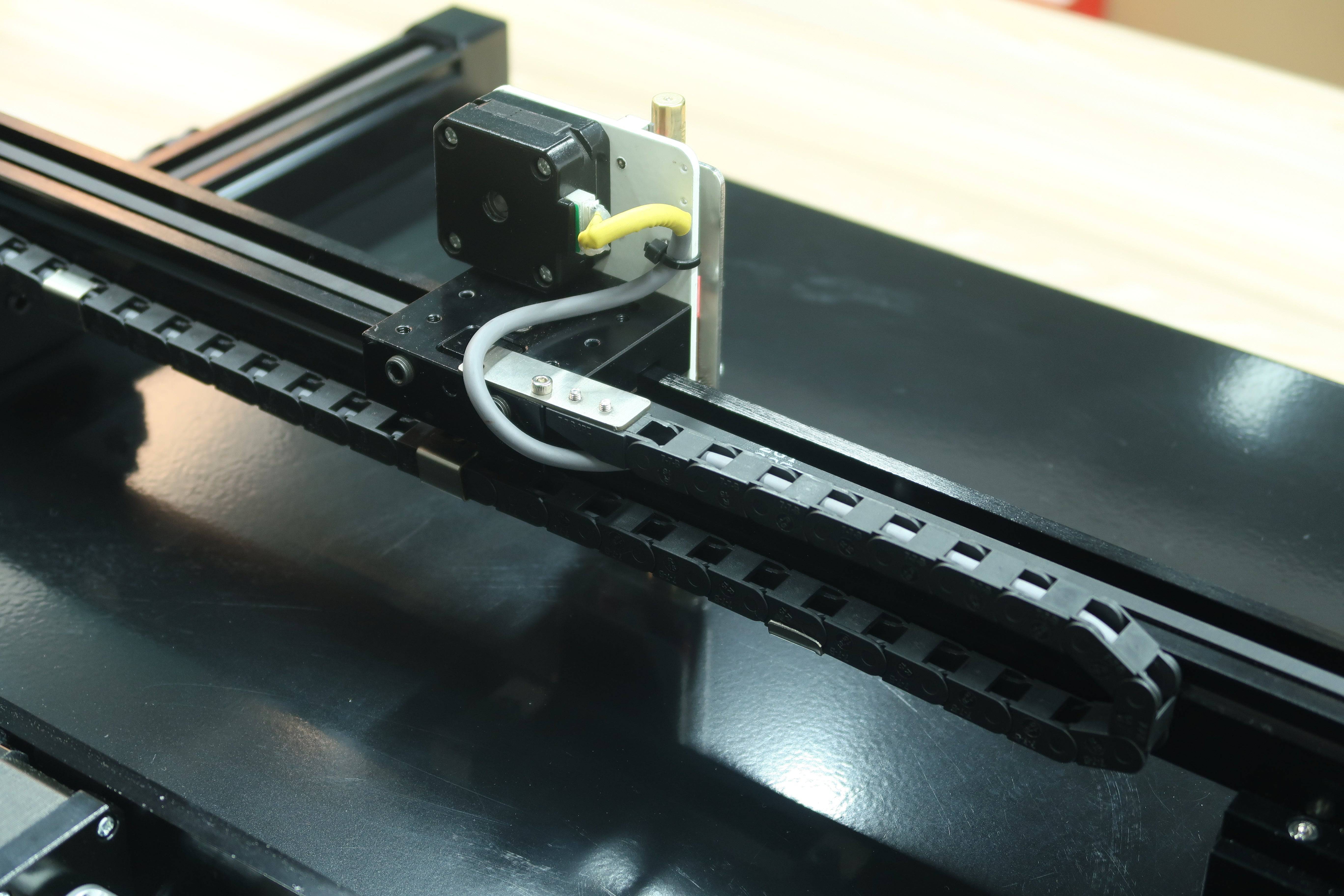

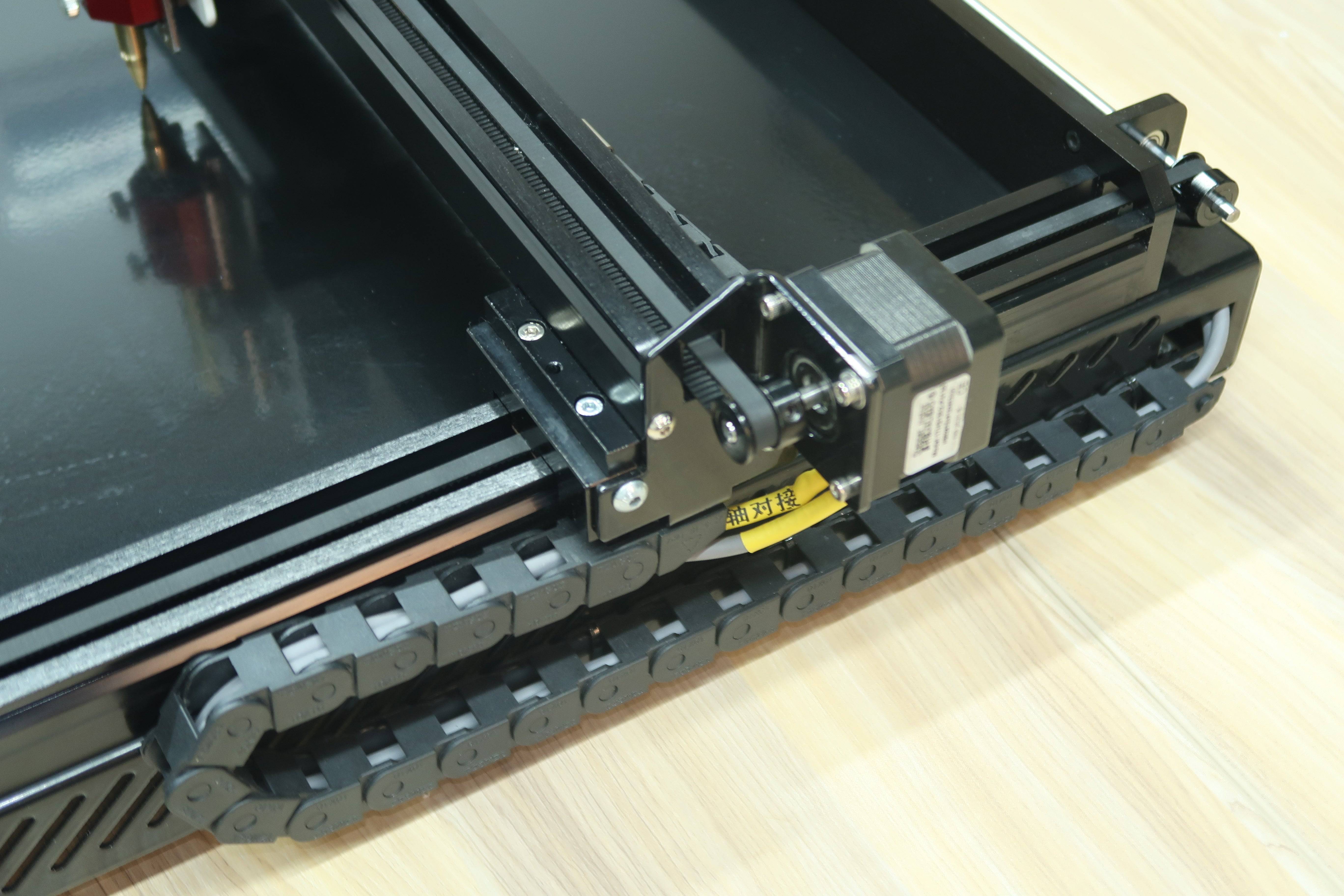

- Sicheres und organisiertes Kabelmanagement mit Schleppkettenführung schützt die internen Softkabel effektiv und hält bis zu 15 Millionen Biegungen ohne Beschädigung stand. -
Geräuscharm, weniger als 60 dB
- Ausgestattet mit einer neu entwickelten, hochleise Führungsschiene und einem geräuscharmen Antrieb in Industriequalität.

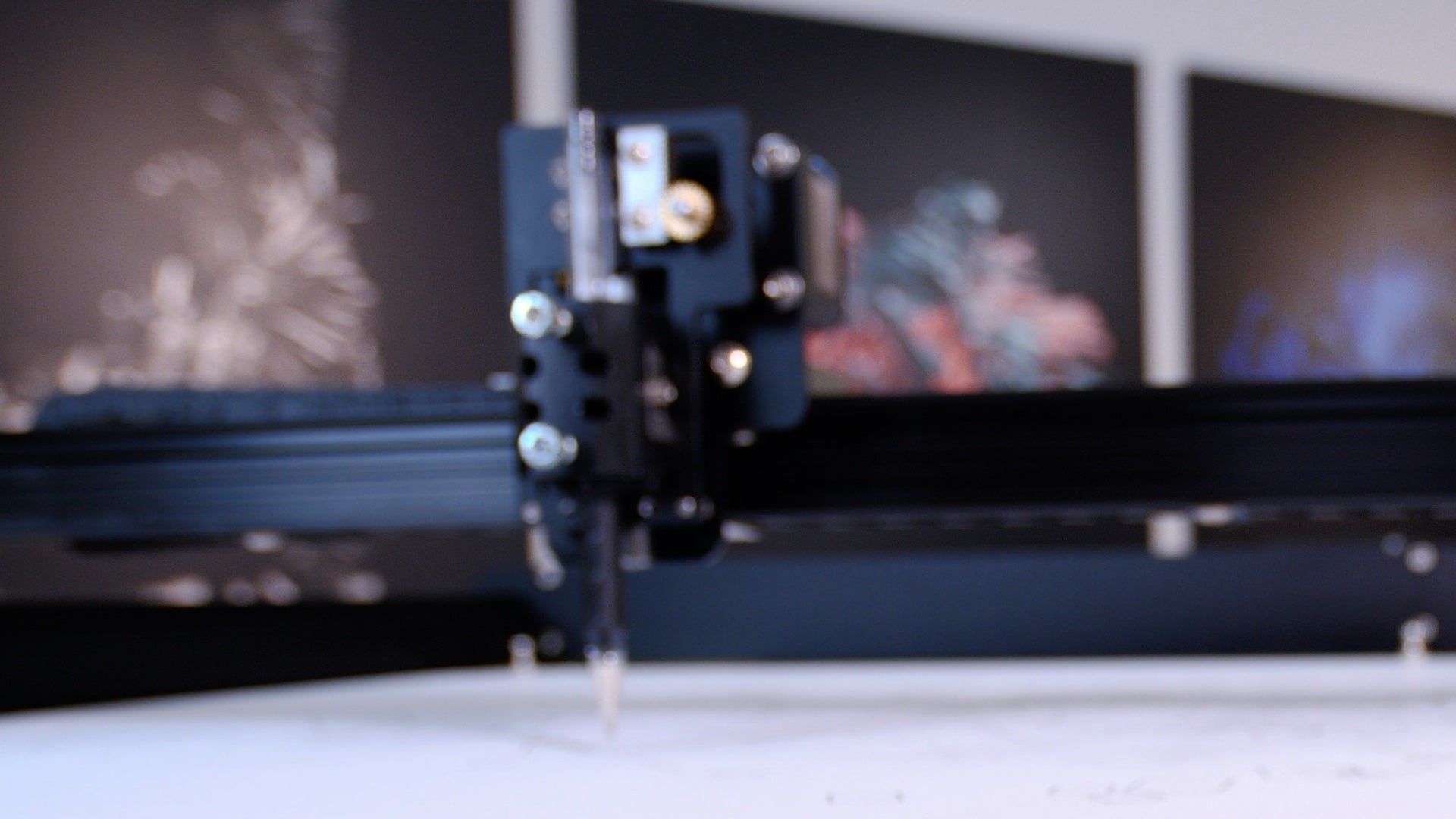

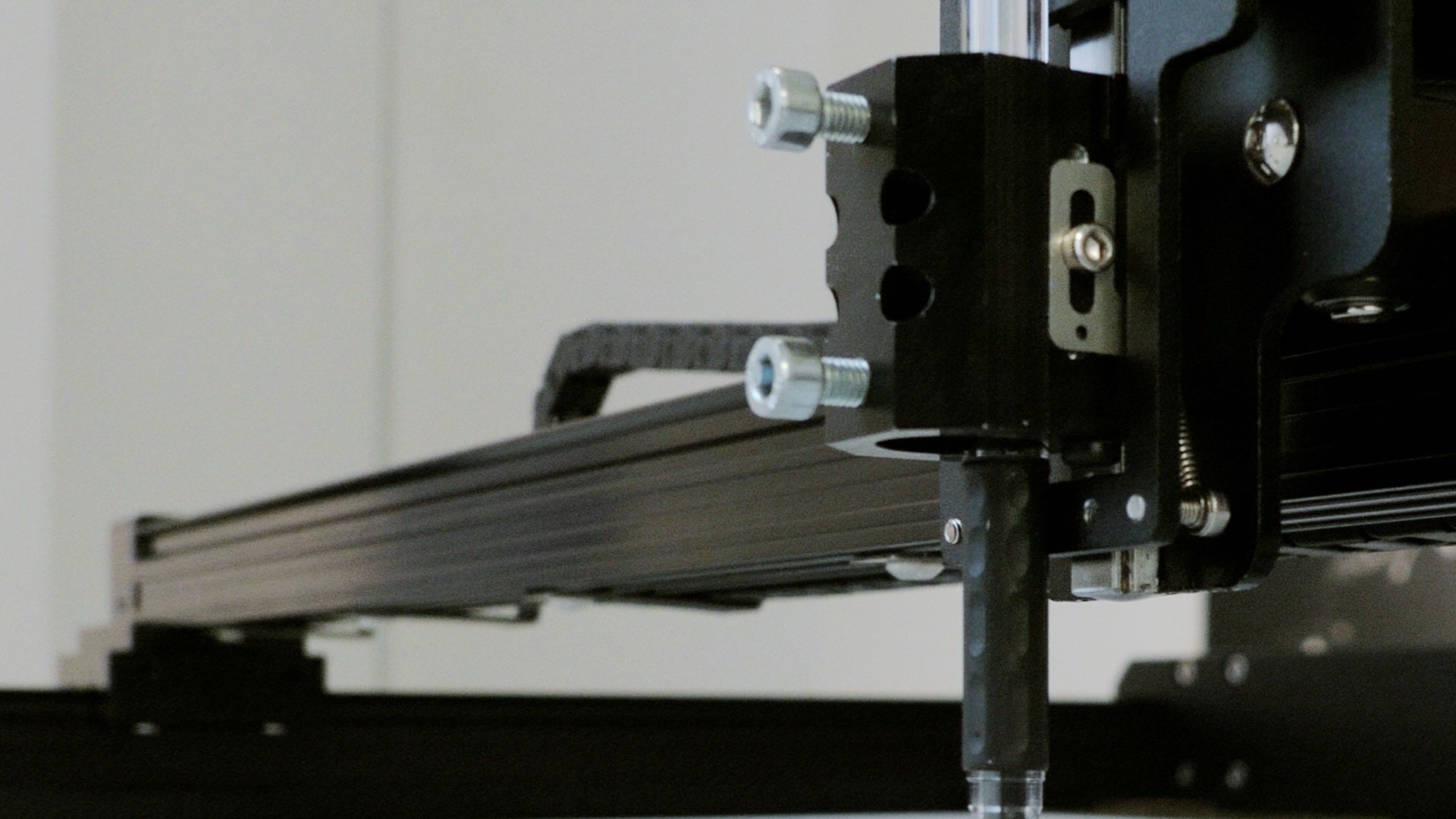

- Der standardmäßige Pufferstifthalter schützt die Oberfläche von Papier oder Schreibmaterial und ist mit verschiedenen harten Stiftwerkzeugen kompatibel.
- Verbesserte Geräuschentwicklung durch einen speziellen Kupferstift mit doppelter Pufferung.
- Auswechselbare, selbstschmierende Kunststoffgestelle reduzieren das Schreibgeräusch erheblich. -

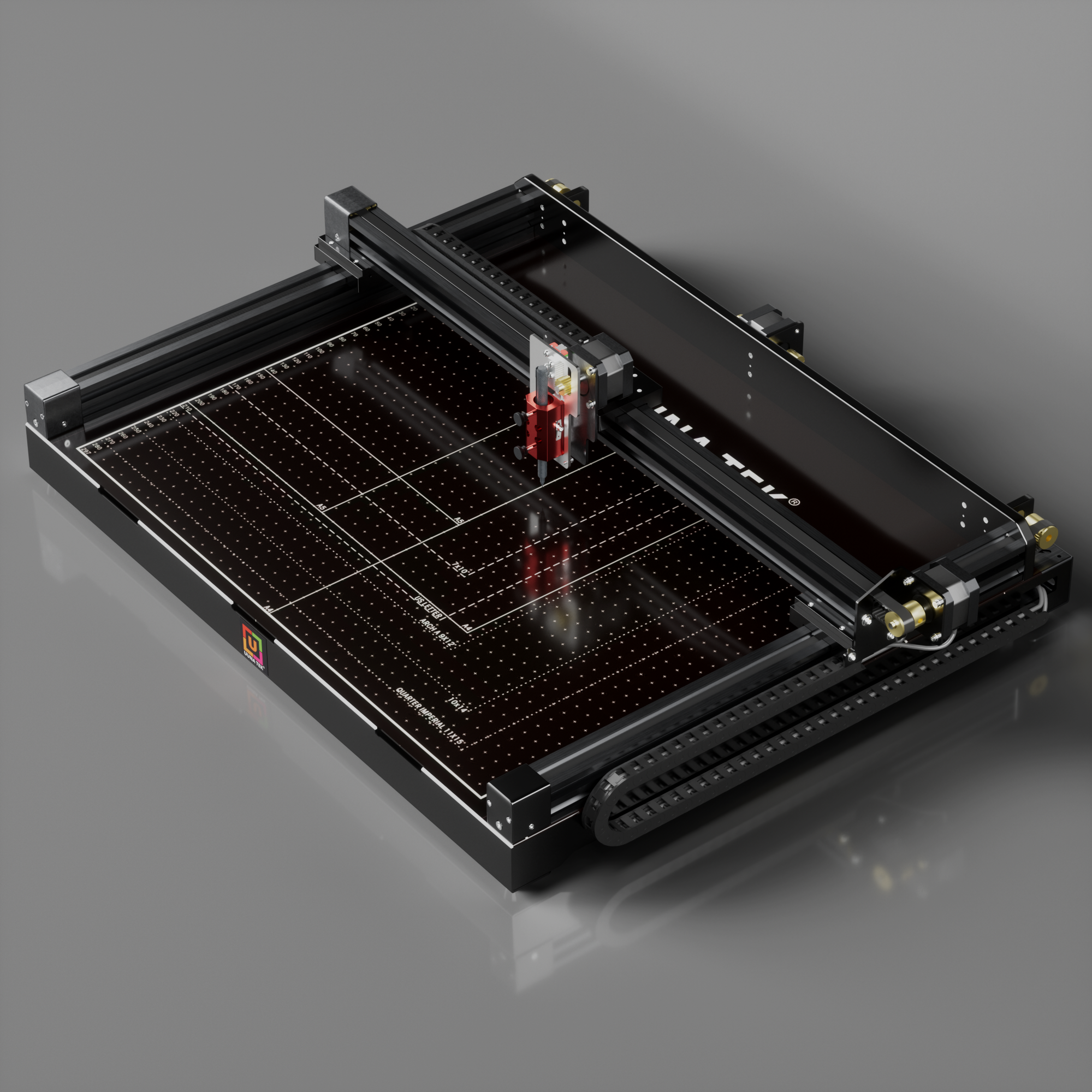

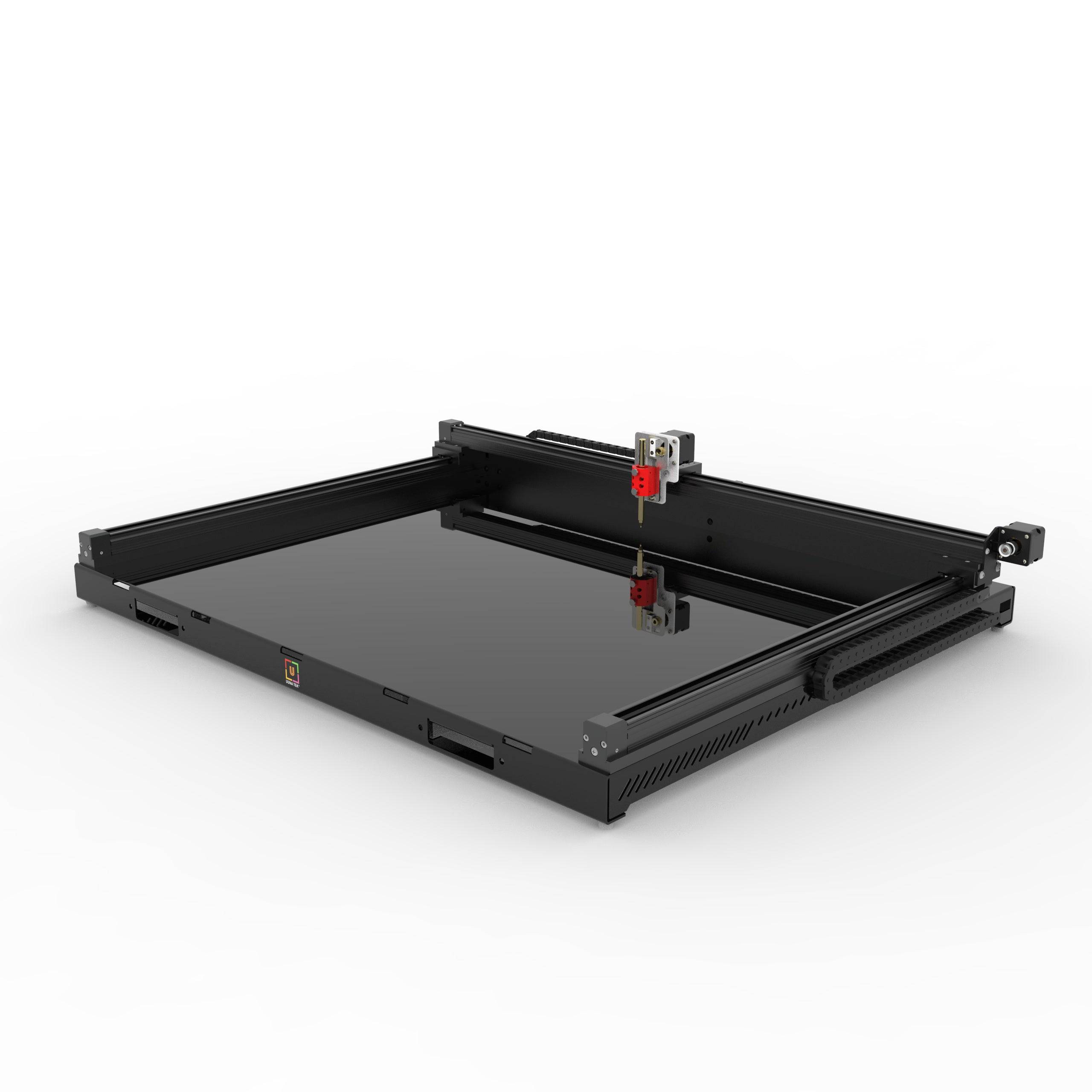

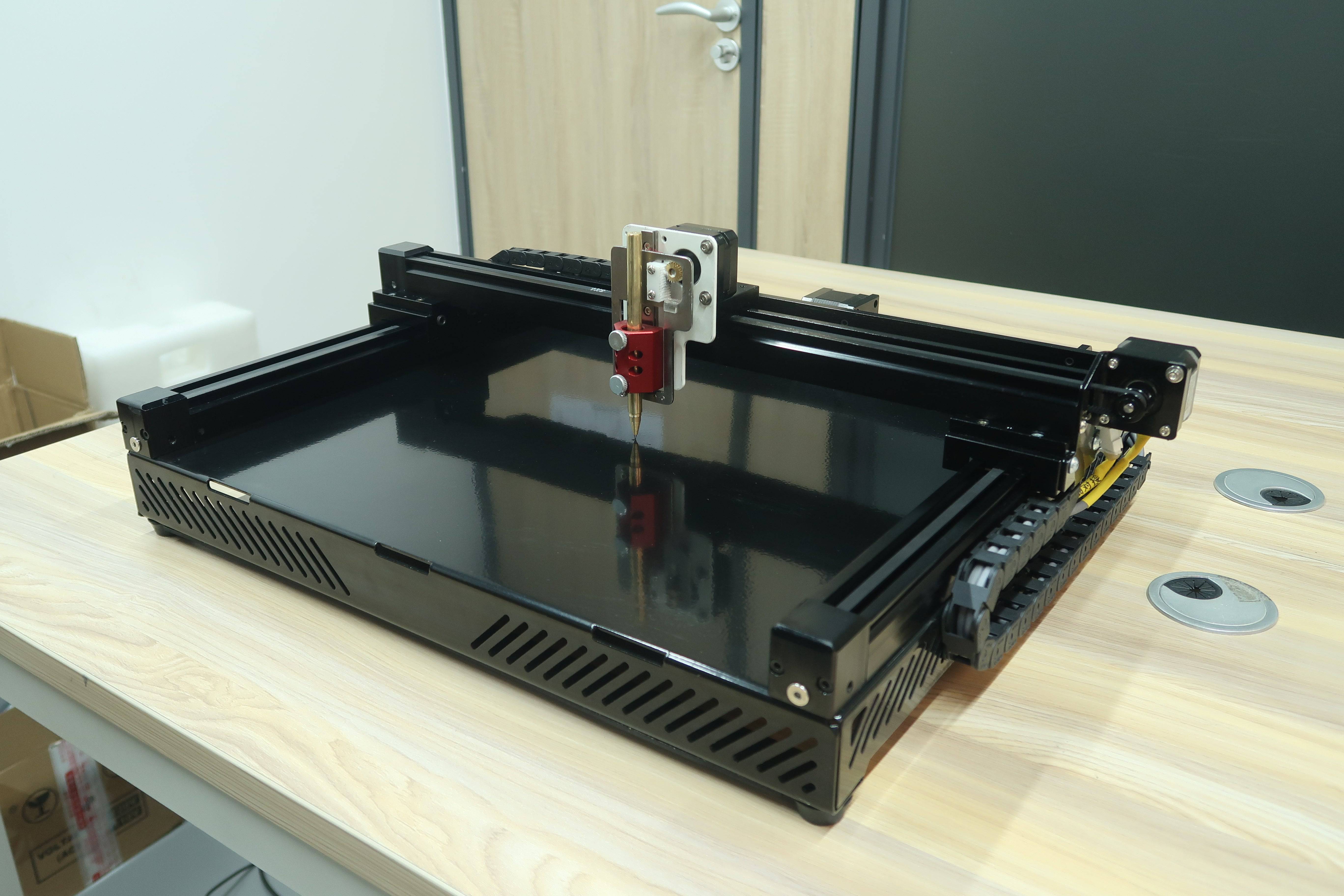

All-in-One-Design, keine Installation erforderlich
- Sofort einsatzbereit, kein Zusammenbau erforderlich.
- Modulares Design mit adaptiver Anpassung und Echtzeit-Nullspalt sorgt für optimale Leistung.
- Bequemer Selbstaustausch von Teilen und einfache Wartung.

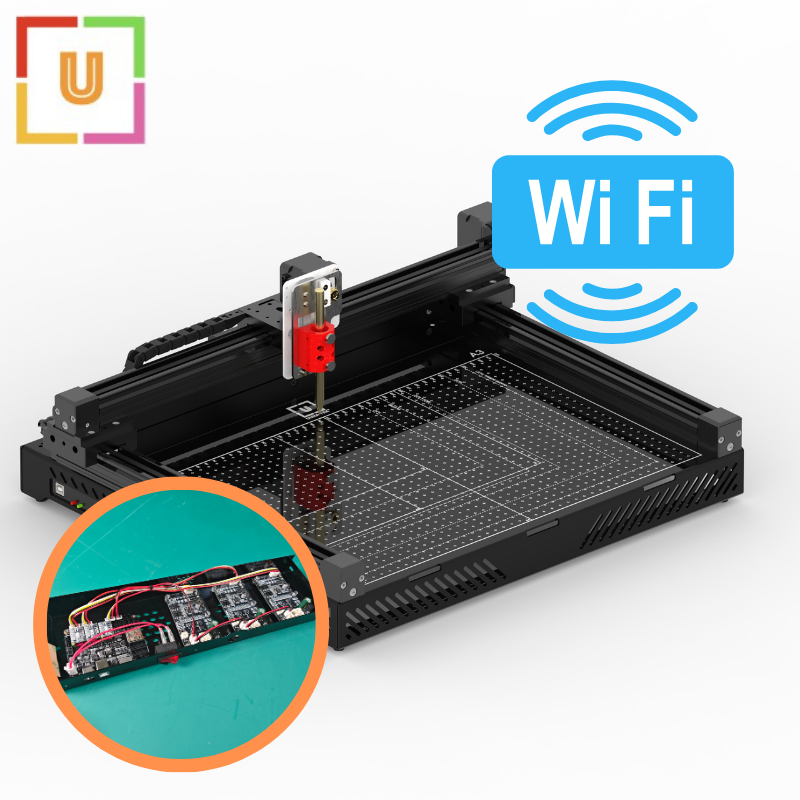

- Optionale drahtlose Verbindung für mehr Komfort und Kontrolle. -
Größerer Arbeitsbereich mit X1.7 schneller als 2,0/H
- Unterstützt benutzerdefinierte Größen bis zu 4 x 2 Meter und bietet Platz für eine Reihe von Größen, darunter A3, A2, A1 und A0, sowie größere Formate wie 2 x 2 Meter und 4 x 2 Meter.
- Hochgeschwindigkeitsmodus mit maximalen Parametern: X-Achse 20000 mm/min, 6000 mm/s²; Y-Achse 20000 mm/min, 2000 mm/s²; Z-Achse 20000 mm/min, 4000 mm/s². -
Software-Upgrade
UUNA TEK 3.0 bietet benutzerdefinierte Software, die Schreib- und Zeichenvorgänge verbessert und die Verwendung vereinfacht. Es unterstützt die freie handschriftliche Eingabe und Verformung von Schriftarten und ist mit Designsoftware wie Inkscape und SVG-Dateien von Processing sowie codebasierten Kunstplattformen wie P5.js zur Erstellung digitaler Kunst kompatibel.
-
Hardware-Upgrade
Die neu entwickelten Silent-Schienen aus Aluminiumguss, die selbstschmierenden Kugeln aus technischem Kunststoff und die CNC-angepassten hochpräzisen Gleitmodule erhöhen Geschwindigkeit und Genauigkeit bei gleichzeitiger Geräuschreduzierung. So können Sie den Entstehungsprozess Ihres Kunstwerks in aller Ruhe genießen. Das kompakte All-in-One-Design ermöglicht eine sofortige Verwendung direkt nach dem Auspacken, ohne dass eine Installation erforderlich ist.
-
Verbessertes Erscheinungsbild

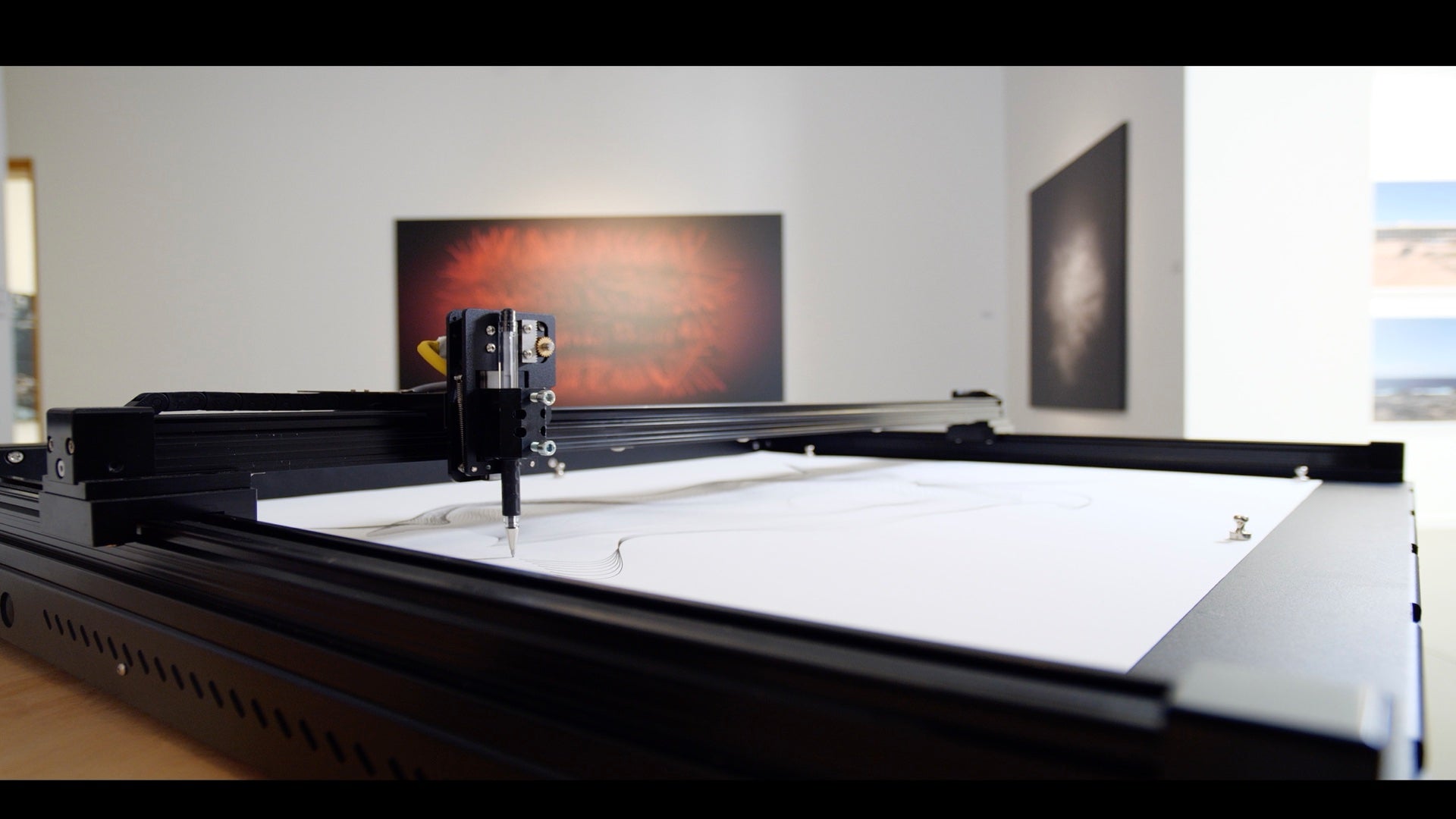

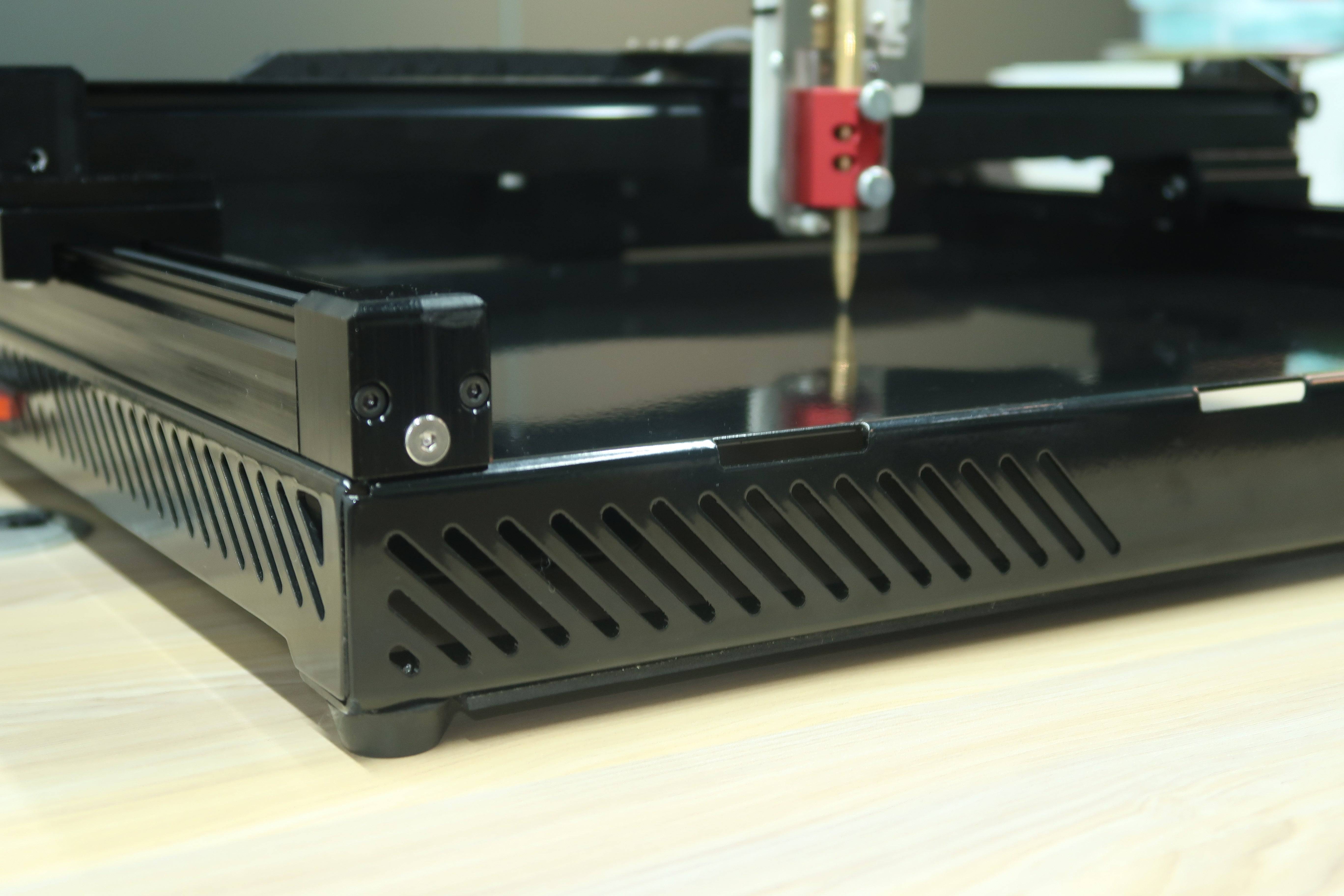

Das integrierte Design mit oxidierten und polierten Oberflächen verleiht dem UUNA TEK 3.0 ein hochwertiges, erstklassiges Aussehen und macht ihn perfekt für gehobene Kunstausstellungen.
-
Größen-Upgrade

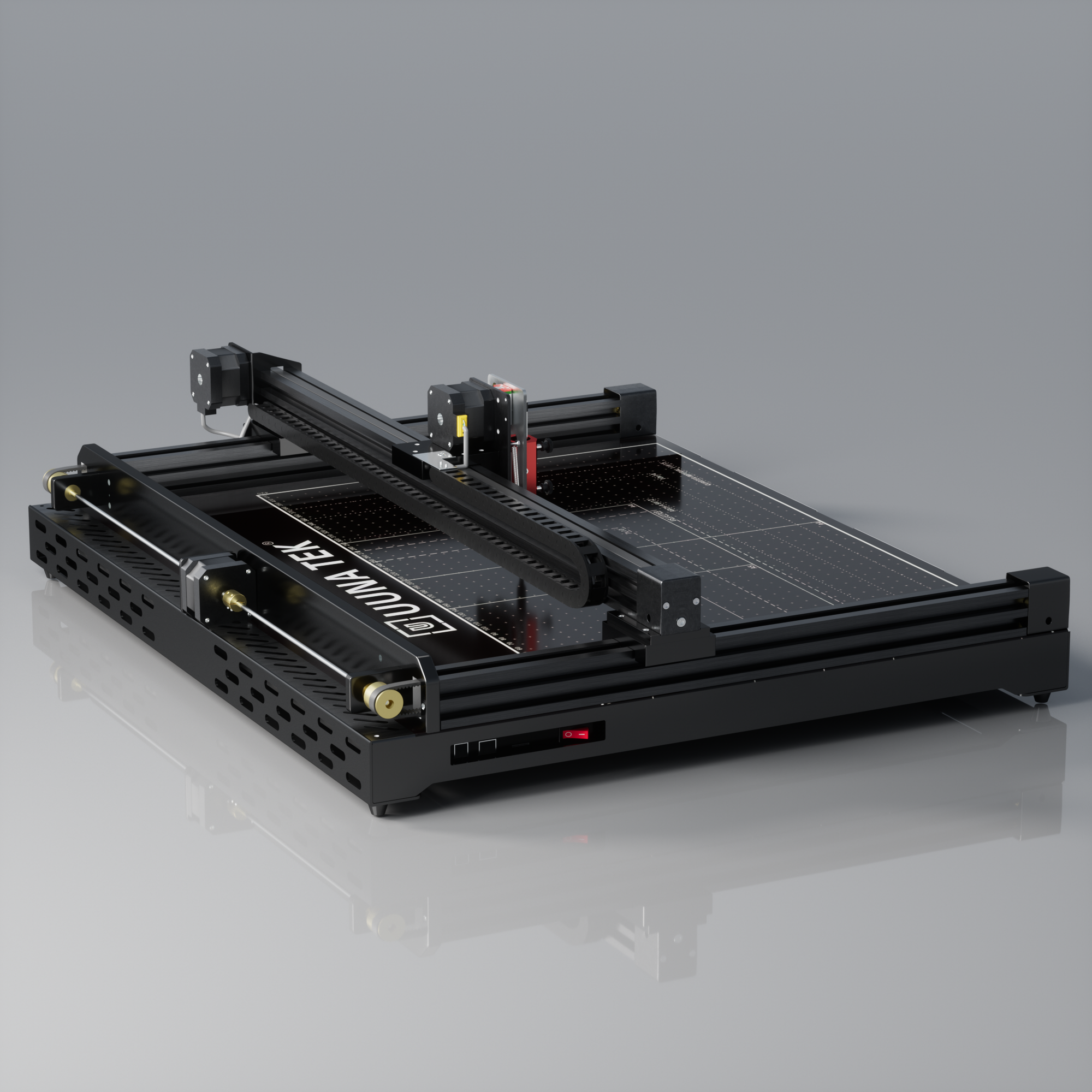

Jetzt sind größere Größen von 2 x 2 Metern und 4 x 2 Metern erhältlich, mit benutzerdefinierten Größenoptionen. Die maximale Schreibdicke von bis zu 40 mm bietet mehr Möglichkeiten für künstlerisches Schaffen.
Einklappbarer Inhalt

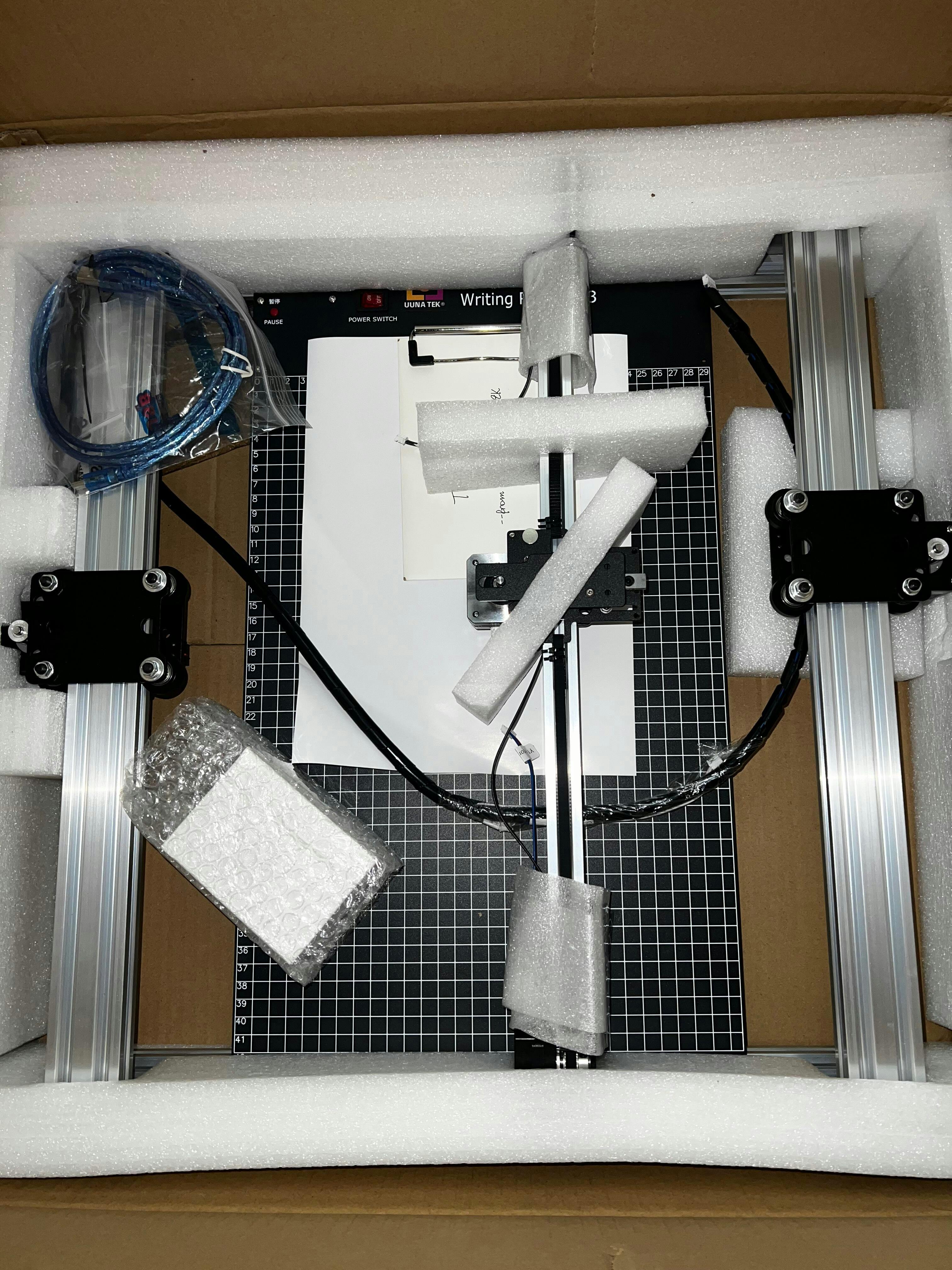

Aufgrund grenzüberschreitender
Transporte über lange Distanzen kann es vorkommen, dass sich das Förderband oder andere Teile während des Transports lösen. In diesem Fall müssen Sie die Maschine nach Erhalt möglicherweise per Fernzugriff in unserem Online-Meeting hier anpassen: https://calendly.com/uunatek/uuna-tek-3-0-support.
Spezifikation
Rahmenmaterialien: Q235 Kohlenstoffstahl + Aluminiumlegierung
Hauptplatine: GRBL-Board
Material der Grundplatte: Für A0/A1/A2/A3 gilt: Sie sind im Allgemeinen mit 2 mm Stahlplatten bedeckt, aber für kundenspezifische größere Größen wie über 2M verwenden wir 8 mm gehärtetes Glas.
Nennspannung: DC 12 V – DC 24 V
Wiederholgenauigkeit der Positionierung: ±0,1 mm – 0,02 mm
Nennspannung des Netzteils: Eingang: AC 110 V – AC 230 V, Ausgang: DC 12 V
Nennleistung: 20 W
Nennstrom: 12 V 3 A 24 V 2 A
Gewicht: ≈10 kg
Verpackungsabmessungen:
A3-Größe: 575 × 450 × 194 mm;
A2-Größe: 758 × 580 × 194 mm;
A1-Größe: 1018 × 785 × 205 mm;
A0-Größe: 1366 × 1030 × 205 mm
Maximale Schreibdicke: 30 mm (bis zu 40 mm mit Modifikation)
Maximale Schreibfläche:
A3: 420 × 297 mm
A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm

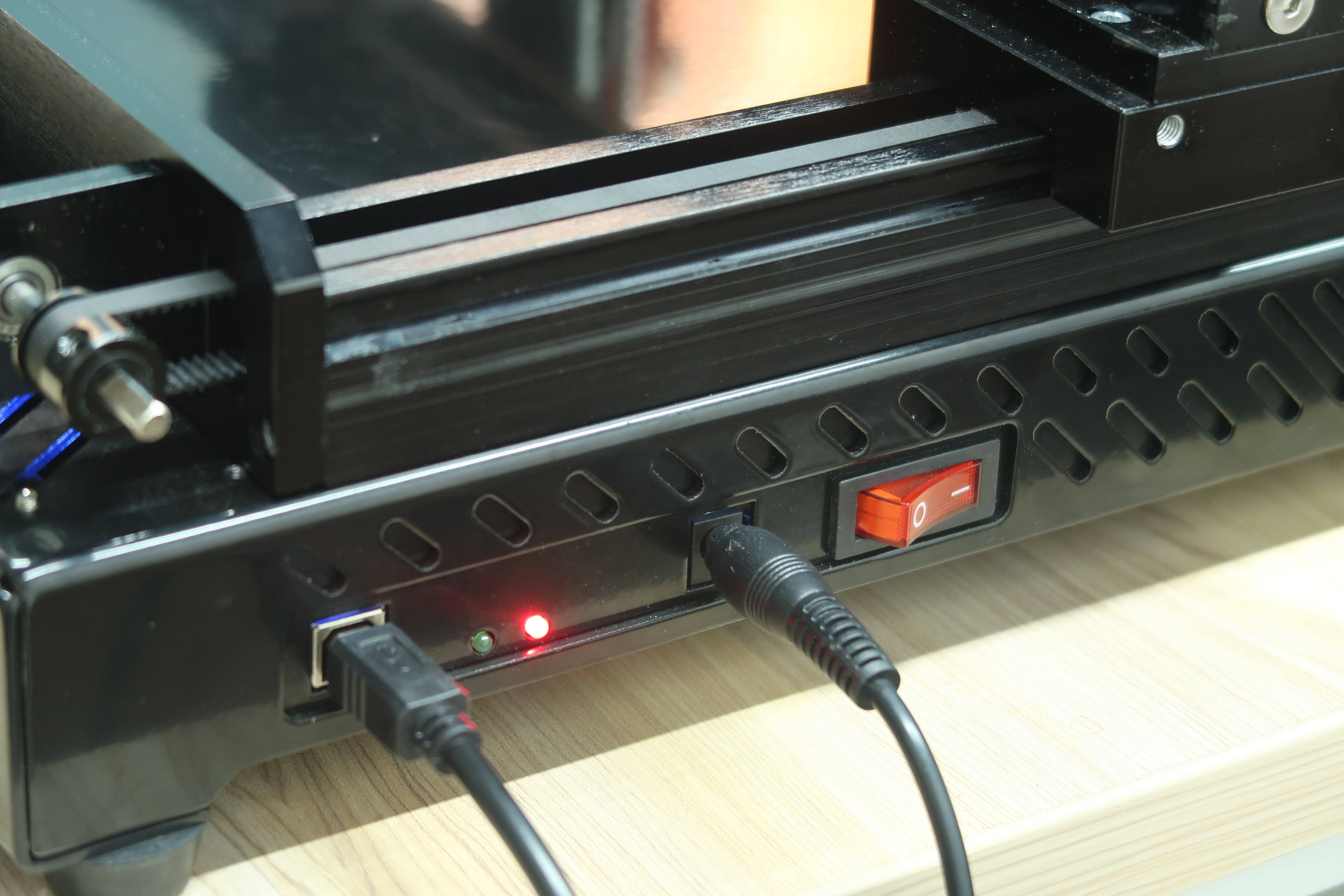

Konnektivität: USB-Kabel standardmäßig, WLAN kann angepasst werden
Speicherkarte: JA
Software: UUNA TEK 3.0-Software (empfohlen)/ Inkscape/UGS/ Lightburn/LaserGRBLG-Code-Unterstützung, serielles Uart-Protokoll
Betriebssystem: Windows und Mac
Begrenzter Schalter: Anpassbar
Einstellbarer Winkel für Stiftunterstützung (0°–90°)
Betriebstemperatur: -20–55 °C
Eingabeformat: SVG/DXF /JPG/PNG/BMP/PDF
Motoren:
X: 42-Schrittmotor
Y: 42/57-Schrittmotor
Z: 42-Schrittmotor
Breite des Stifthalters: Unterstützt alle Stifte mit einer Breite von bis zu 17,5 mm
Geschwindigkeitsmodi
1. Maximale Geschwindigkeitsparameter im Hochgeschwindigkeitsmodus zum Schreiben
Im Hochgeschwindigkeitsmodus sind die maximale Bewegungsgeschwindigkeit und Beschleunigung für jede Achse wie folgt:
X-Achse: 20.000 mm/min (Bewegungsgeschwindigkeit), 6.000 mm/s² (Beschleunigung)
Y-Achse: 20.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Z-Achse: 20.000 mm/min (Bewegungsgeschwindigkeit), 4.000 mm/s² (Beschleunigung)
Hinweis: Eine hohe Beschleunigung erhöht das Betriebsgeräusch und kann die Präzision verringern. Das Überschreiten der oben genannten Geschwindigkeitsparameter kann zu einem abnormalen Betrieb führen. Erhöhte Geräuschpegel können zu Positionierungsfehlern, Motorschrittverlust und Stillstand führen. Wenn höhere Geschwindigkeiten erforderlich sind, wird empfohlen, auf größere Motoren aufzurüsten, um das Drehmoment zu erhöhen.
2. Empfohlene Parameter für den Standardmodus (Standardmodus)
Für allgemeine Vorgänge lauten die Parameter für den Standardmodus wie folgt:
X-Achse: 15.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Y-Achse: 15.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Z-Achse: 8.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Diese Parameter bieten für die meisten Aufgaben ein gutes Gleichgewicht zwischen Geschwindigkeit und Genauigkeit.
3. Empfohlene Zeichenmodusparameter zum Zeichnen
Für eine optimale Zeichenleistung, insbesondere beim Arbeiten mit Kurven und Bögen, werden die folgenden Parameter empfohlen:
X-Achse: 12.000 mm/min (Bewegungsgeschwindigkeit), 500 mm/s² (Beschleunigung)
Y-Achse: 12.000 mm/min (Bewegungsgeschwindigkeit), 500 mm/s² (Beschleunigung)
Z-Achse: 12.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Hinweis: Diese Einstellungen gewährleisten die Genauigkeit von Kurven- und Bogenzeichnungen, während die Geschwindigkeit des geradlinigen Zeichnens beibehalten wird. Dieser Modus reduziert Maschinenvibrationen und -geräusche und sorgt für einen reibungslosen Betrieb bei detaillierten Zeichnungen wie kleinen Bögen und Kurven, was zu einer höheren Zeichenpräzision beiträgt.
4. Empfohlene Parameter für den Ruhemodus bei speziellen Umgebungsanforderungen
Für den Betrieb in geräuschempfindlichen Umgebungen werden die folgenden Parameter für den Ruhemodus empfohlen:
X-Achse: 10.000 mm/min (Bewegungsgeschwindigkeit), 1.000 mm/s² (Beschleunigung)
Y-Achse: 10.000 mm/min (Bewegungsgeschwindigkeit), 1.000 mm/s² (Beschleunigung)
Z-Achse: 8.000 mm/min (Bewegungsgeschwindigkeit), 1.000 mm/s² (Beschleunigung)
Hinweis: Die Installationsmethode des Stifts spielt eine wichtige Rolle bei der Erzielung einer optimalen Ruheleistung. Anleitungen zur Installation des Stifts finden Sie im Video zur Stiftinstallation. Es wird außerdem empfohlen, die mit dem Stift gelieferte Hilfsjustierplatte (runde oder quadratische Acrylplatte) zu verwenden und die Stiftabwurfposition in der Software auf 3 einzustellen.
Packliste
UUNA TEK 3.0 Stiftplotter ×1
Zubehörset ×1 (1x Netzteilsatz, 1x Datenkabel und 1x Hilfsreglerplatine)
Software
Laden Sie die Software und das Benutzerhandbuch hier herunter: https://drive.google.com/drive/folders/1-7DmyfogNKo3eNMZQHWJQ2VFRKgcTbz_?usp=drive_link
Anleitungen
Einige grundlegende Tutorials finden Sie hier: https://uunatek.de/pages/software-download-benutzerhandbuch-und-tutorials
Software und Benutzerhandbuch können Sie hier herunterladen: https://drive.google.com/drive/folders/1-7DmyfogNKo3eNMZQHWJQ2VFRKgcTbz_?usp=drive_link
YouTube-Video-Tutorials: https://www.youtube.com/watch?v=Gw0Pr_GWeLY&list=PLA2MtqsvPsTkFd6SoM0_SiPiOs6MmFdoK
Richtlinien
Da jede Einheit in begrenzter Stückzahl auf Bestellung gefertigt wird, dauert der Produktionsprozess mindestens 30 Tage. Nach der Produktion gibt es eine zusätzliche Versandfrist von mindestens 5-10 Werktagen. Für weitere Einzelheiten und zur Bestätigung Ihrer Bestellung kontaktieren Sie uns bitte per E-Mail an support@uunatek.com.
Aufgrund dieser hohen Versandkosten akzeptieren wir keine Rücksendungen oder Rückerstattungen, können jedoch kostenlose Ersatzteile für fehlerhafte Teile bereitstellen und sicherstellen, dass sie funktionieren. Wir können nur aufgrund von Qualitätsproblemen eine vollständige Rückerstattung leisten und keine Lösung anbieten.
Sie können die meisten Artikel innerhalb von 30 Tagen nach Lieferung gegen Erstattung oder Gutschrift zurückgeben. Es fallen Rücksendekosten an und der Artikel muss sich in seinem Originalzustand und in der Originalverpackung befinden, um akzeptiert zu werden.
Alle qualitätsbezogenen Mängel an Artikeln, die direkt von UUNA TEK® Pen Plotter oder autorisierten Wiederverkäufern von UUNA TEK® Pen Plotter verkauft werden, sind durch die 12-monatige Garantie ab Kaufdatum abgedeckt.
