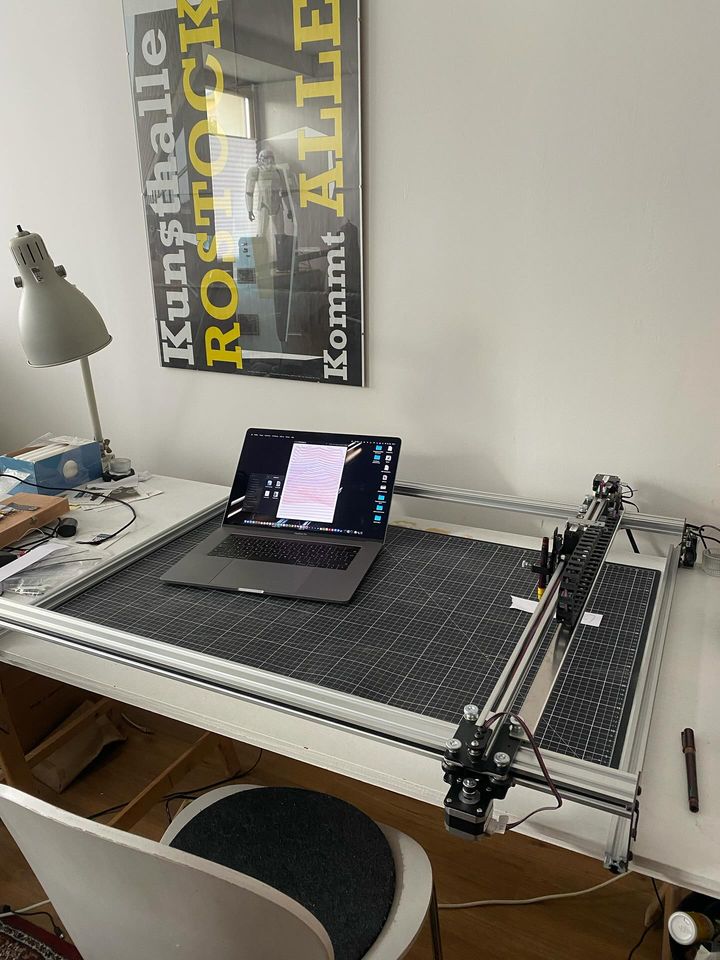

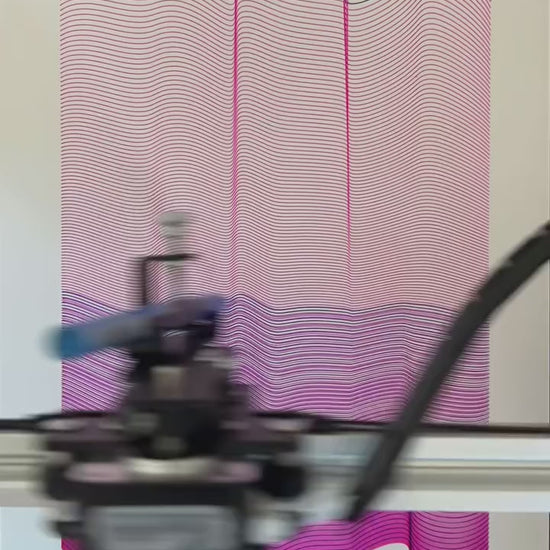

Wir präsentieren den iDraw H A1 Großformat-Plotter, Zeichenroboter, Stiftplotter, Zeichenmaschine, Schreibmaschine und Signaturmaschine | UUNA TEK – die ultimative Lösung für großformatige Kunstwerke und Designprojekte. Diese Spezialmaschine eignet sich unter anderem für generative Kunst, ethnisches Kostümdesign, die Kennzeichnung von Gepäckleder, das Zeichnen von Hilfslinien für mechanische Produkte und das Pressen von Faltlinien für Handarbeiten.
Hauptmerkmale
-

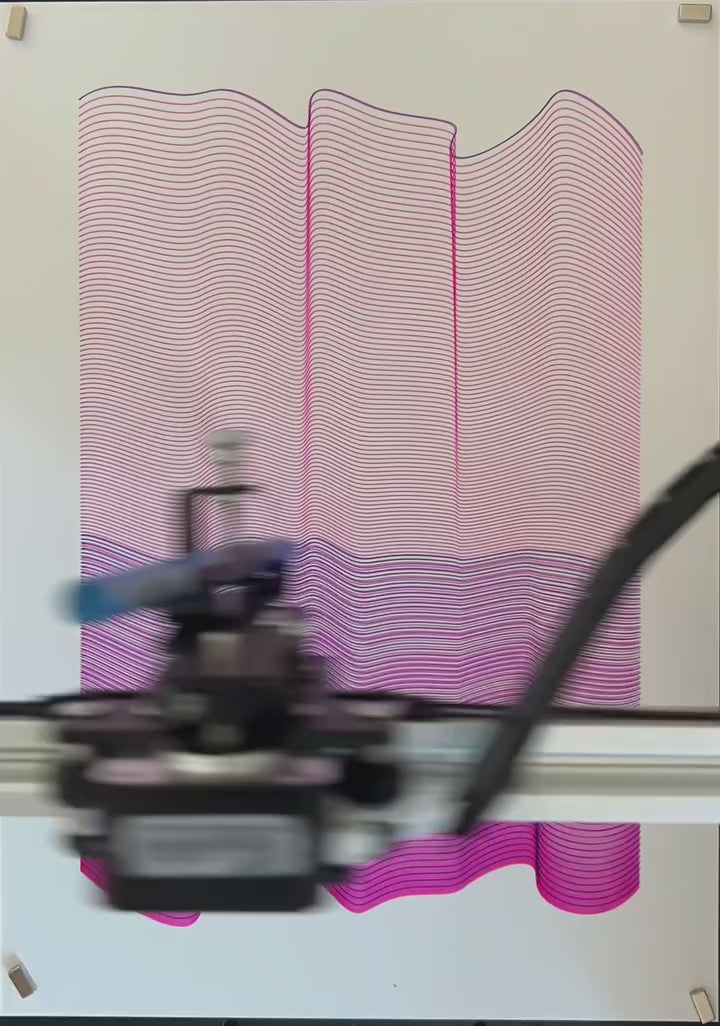

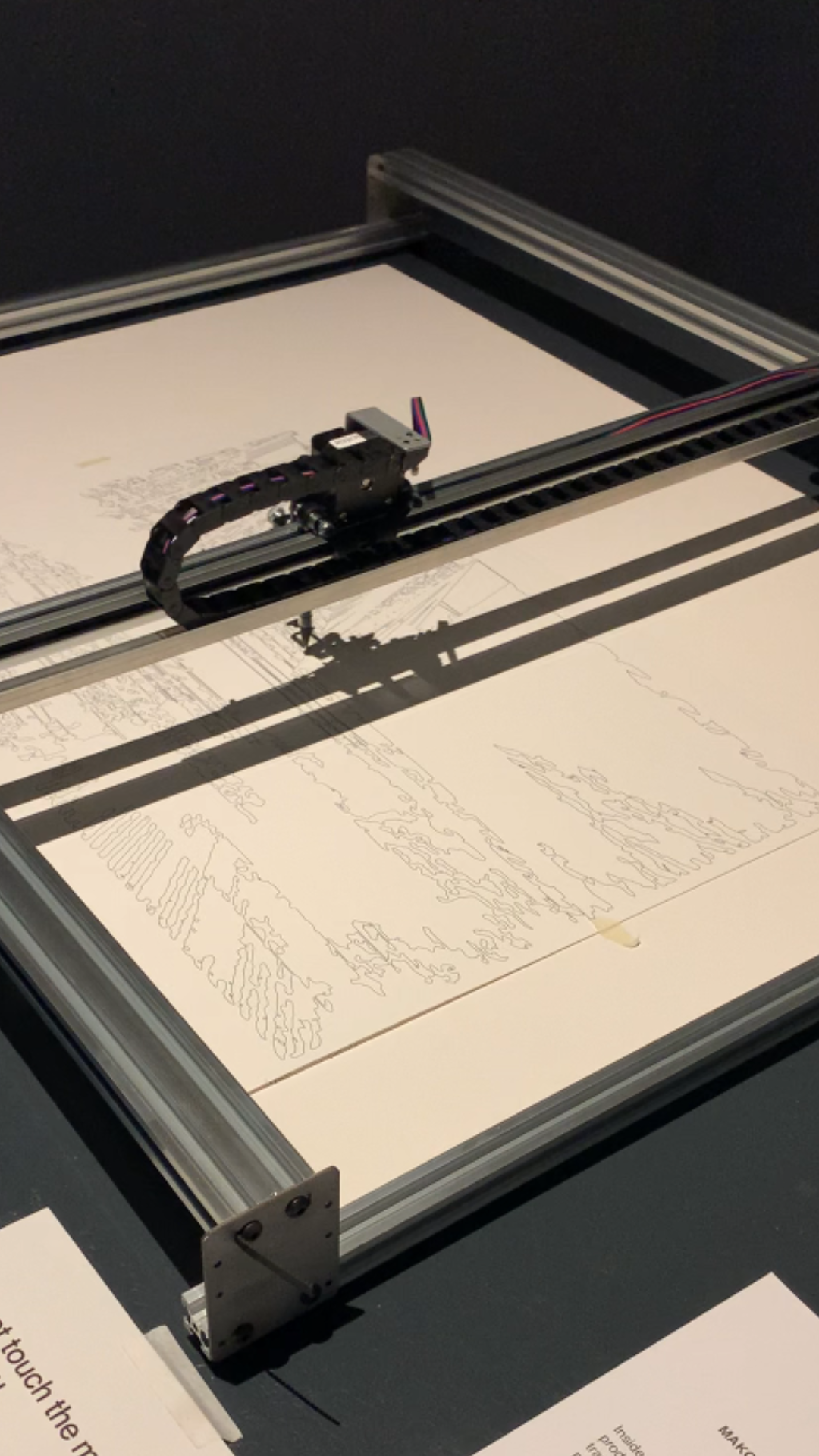

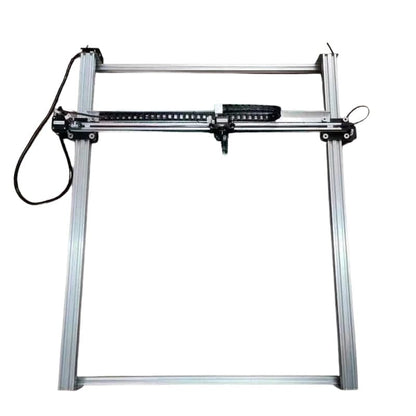

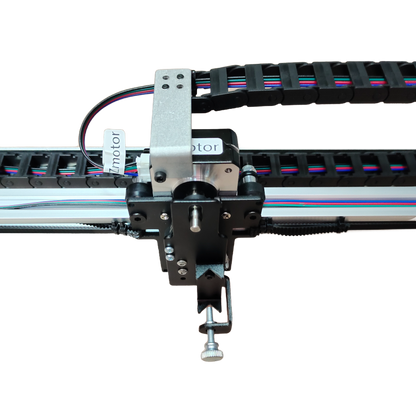

Schleppkettentechnologie
Erleben Sie nahtloses Zeichnen auch bei hohen Geschwindigkeiten dank des innovativen Drag-Chain-Mechanismus. Dies gewährleistet einen reibungslosen Betrieb und präzise Ausgabe bei jedem Strich.
-
Vertikale Montagemöglichkeit
Der auf Vielseitigkeit ausgelegte iDraw H kann mühelos vertikal montiert werden, sodass großformatige Kunstwerke einfach und präzise erstellt werden können.
-
Supreme-Größenoptionen:
Wählen Sie zwischen den Formaten A2, A1 und A0 – mit viel Platz, um Ihre größten Ideen umzusetzen. Die A0-Version misst beeindruckende 84,8 x 118 cm und bietet grenzenlose kreative Freiheit.
-

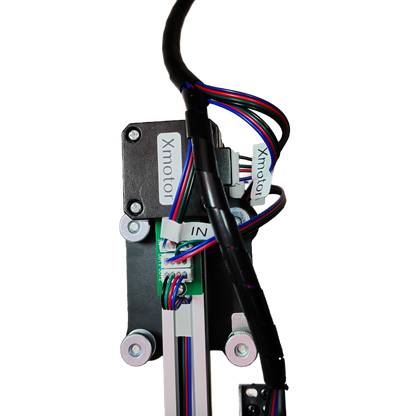

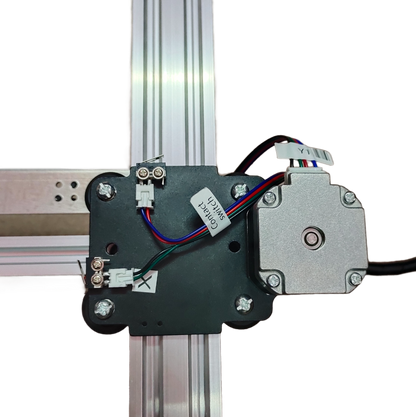

Leistungsstarke Schrittmotoren
Ausgestattet mit 4 x 42 Schrittmotoren (mehr für die Größen A1/A0), die auch bei größeren Grundstücken eine robuste Leistung garantieren.
-
Unübertroffene Geschwindigkeit
Mit einer Schreibgeschwindigkeit von 0–12.000 mm/min erledigt die UUNA TEK H-Version Ihre kreativen Projekte im Handumdrehen und behält dabei die gleiche Präzision bei, die unsere Marke auszeichnet.
-
Umfassender Software-Support
Kompatibel mit Windows 7/8/10 (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur) und Linux, sodass Ihnen die richtigen Tools zur Verfügung stehen.
-
Für Präzision gebaut
Mit einer mechanischen Präzision von Y:0,01 mm und X:0,01 mm ist die UUNA TEK H-Version die Verkörperung von Perfektion.
-
Benutzerfreundliche Konnektivität
Nahtlose Verbindung über USB oder Bluetooth, wodurch es vielseitig und für alle zugänglich wird.
-
Erstklassige Rahmenmaterialien
Hergestellt aus einer Mischung aus Aluminiumprofil und Stahlplatte, die Haltbarkeit und Langlebigkeit gewährleistet.
-
Anpassbare Leistung
Es arbeitet in einem weiten Spannungsbereich (110 V – 220 V) und ist überall einsatzbereit.
-
Vielseitige Laseroptionen
Wählen Sie aus Laserköpfen von 500 mW bis 15 W zum Gravieren von Holz, Kunststoff, Leder und Papier.
Einklappbarer Inhalt
Benachrichtigung
UUNA TEK® H A0/A1/A2 sind Ableitungen des UUNA TEK® H A3 Stiftplotters ohne Unterbau, die speziell für eine größere Plotfläche neu konzipiert wurden.
Selbst mit dem verbesserten Schlitten müssen diese größeren Modelle im Allgemeinen mit geringerer Geschwindigkeit betrieben werden als ein normaler UUNA TEK® H A3, um die gleiche Qualität zu erreichen.
Um die Versandkosten und das Schadensrisiko zu reduzieren, werden diese Modelle teilweise zerlegt geliefert. Der Versand erfolgt direkt von unserem chinesischen Hersteller. Aufgrund der hohen Versandkosten akzeptieren wir keine Rücksendungen oder Rückerstattungen. Wir bieten jedoch kostenlosen Ersatz für defekte Teile und stellen die Funktionsfähigkeit sicher. Eine vollständige Rückerstattung ist nur aufgrund von Qualitätsproblemen möglich, wenn keine Lösung gefunden wurde.
Die Einfuhrsteuer sollte von Ihrem Zoll erhoben werden
Sie sind wirklich groß.
Diese Einheiten werden auf Bestellung in begrenzter Stückzahl gefertigt. Die Herstellung dauert mindestens einen Monat und der Versand mindestens 5-10 Werktage. Senden Sie uns nach der Bestellung eine E-Mail an uunatek@gmail.com, um alles zu bestätigen.
Bitte beachten Sie, dass die Abweichung mit der Größe der Maschine zunimmt. Die Maschine A2-A0 weist eine Abweichung von bis zu 0,5 mm auf der X-Achse und bis zu 0,6 mm auf der Y-Achse auf. Es ist möglich, dass sich das Förderband oder andere Teile während des Transports über lange Strecken lösen. Wenn dies nicht akzeptabel ist, empfiehlt sich die Wahl einer kleineren Maschine wie der A3-Maschine oder einer größeren Maschine der UUNA TEK 3.0.
In diesem Fall müssen Sie die Maschine nach Erhalt möglicherweise per Fernzugriff über unser Online-Meeting hier anpassen: https://calendly.com/uunatek/idraw-support , oder sich hier unsere YouTube-Videoanleitung ansehen: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s . Gleichzeitig erhöht sich die Abweichung, wenn die Softwareeinstellungen eine Hin- und Herbewegung zulassen.
In diesem Fall empfehlen wir:
1. Versuchen Sie, mit einer niedrigeren Geschwindigkeit zu schreiben und verwenden Sie die standardmäßig empfohlene Zeichengeschwindigkeit von 2000 mm/min
2. Schalten Sie die automatische Optimierungsfunktion nicht ein, sodass Sie hin und her gehen können, um die Abweichung zu verringern
3. Versuchen Sie, die X-Achse als Mittelachse des Bildes zu verwenden
4. Verwenden Sie einen schnelltrocknenden Stift
5. Versuchen Sie, Zeichenpapier zu verwenden und das Papier zu fixieren
6. Das Kunstwerk sollte nicht zu kompliziert sein. Wenn es wirklich kompliziert ist, empfiehlt es sich, es in mehreren Teilen zu zeichnen
Spezifikation

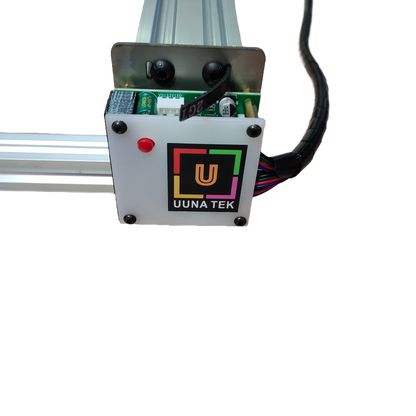

Hauptplatine: Drawcore V2.0
Firmware: GRBL-Kompatibilität
Add-ons: UUNA TEK® 2.0 Control
Rahmenmaterialien: Aluminiumprofil + Stahlplatte
Arbeitsbereich: A2: (16,5 x 23,4 Zoll) A1: (23,4 x 33,1 Zoll), A0: (33,1 x 46,8 Zoll)
Motoren: 4*42 Schrittmotoren (für die Größe A1/A0 können mehr Schrittmotoren verwendet werden)
Mechanische Präzision: Y: 0,01 mm, X: 0,01 mm
Schreibgeschwindigkeit: 0–12.000 mm/min (langsamer als A3-Format)
Baudrate: 115200 – 921600 (Standard: 115200)
Eingabeformat: JPG, JPEG, PNG, BMP, SVG usw.
Eingangsspannung: 110 V – 220 V (kompatibel)
Netzteilausgang: 12 V / 1 A
Betriebstemperatur: -20℃-50℃
Produktgröße: A0: 51,4 x 44,1 x 6,1 Zoll, A1: 37,4 x 34,5 x 6,1 Zoll, A2: 27,8 x 27,4 x 6,1 Zoll
Nettogewicht: 14 Pfund für A0, 11 Pfund für A1, 9 Pfund für A2
Verpackungsgröße: A0 (53 x 7,4 x 7,4 Zoll), A1 (39 x 7,8 x 6,7 Zoll), A2 (29 x 7 x 7 Zoll)
Verpackungsgewicht: 15 Pfund für A0, 12 Pfund für A1, 10 Pfund für A2.
Eingeschränkter Schalter: Y
Einstellbarer Winkel für Stift: 70–90 Grad
Konnektivität: USB, Bluetooth
Unterstützte Betriebssysteme und Software: Windows 7/8/10 (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur), Linux
Packliste
1 x UUNA TEK iDraw H A2/A1/A0 Stiftplotter
1 X Werkzeugsätze
1 X Kurzanleitung
1 X Dankeskarte
Software
Laden Sie hier>>> die Inkscape-Software und umfangreiche Dateien herunter.
Sie finden die Software für Windows, Mac, Linux sowie die Montageanleitung für die Hardware und die Installationsdetails zur Software.
Für diejenigen, die erweiterte Funktionen benötigen:
1. Für diejenigen, die die Funktion zum Speichern der Plotdatei benötigen, laden Sie bitte diese Version herunter>>>
2. Für diejenigen, die eine E-Mail-Seriendruckfunktion benötigen,
Windows: Bitte laden Sie diese Version herunter>>>
Mac oder Linux, bitte laden Sie diese Version herunter>>>
3. Für diejenigen, die eine Laserfunktion benötigen, laden Sie bitte diese Version herunter>>>
4. Was ist, wenn ich über Programmierkenntnisse verfüge und die Originalparameter anpassen möchte, um die Geschwindigkeitsbegrenzung zu umgehen? Bitte laden Sie diese Version herunter>>>
Anleitungen
Weitere andere Tutorials:
Für den UUNA TEK® 1.0 Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>
Für den UUNA TEK® 2.0 Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>
Für den UUNA TEK® H Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>
Informationen zur Software finden Sie im Video hier>>>
Informationen zur Laserfunktion finden Sie in den Video-Tutorials hier>>>
Richtlinien
Versandbedingungen: Alle Bestellungen werden innerhalb von 48 Stunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet. Die Lieferzeit beträgt 5-7 Werktage. Verzögerungen während der Verkaufssaison sind möglich. Die vollständigen Bedingungen finden Sie hier >>>
Rückgaberecht: Wir gewähren auf alle Produkte 1 Jahr Garantie. Kostenlose Rückgabe und Rückerstattung erfolgen nur bei Qualitätsproblemen oder Transportschäden. Kontaktieren Sie uns vor der Rücksendung über support@uunatek.com. Die vollständigen Bedingungen finden Sie hier >>>
Häufig gestellte Fragen
1. Welcher Stift und welches Papier werden für optimale Ergebnisse empfohlen?
Für präzise Linien empfehlen wir einen 0,4 mm Rotring Isograph-Stift mit schwarzer Rotring-Tinte . Als Papier eignet sich Bristol-Papier (493 mm × 610 mm) gut, da es eine glatte Oberfläche bietet und Kratzer minimiert.
2. Wie kann verhindert werden, dass der Stift das Papier zerkratzt?
Der Stifthubmechanismus des iDraw verfügt über eine Feder, die zusätzlichen Druck erzeugt. Durch Entfernen der oberen Feder wird der Druck von ca. 181 g auf ca. 80 g reduziert, was dem Schwerkraftdruck von Axidraw-Plottern entspricht. Das Einstellen der unteren Schraube allein reicht nicht aus. Benutzer bestätigten, dass diese Einstellung Kratzer verhindert.
3. Wie lange dauert das Plotten und welche Geschwindigkeitseinstellungen werden verwendet?
Ein detaillierter Plot im A1-Format dauerte bei 6000 mm/min 3–4 Stunden . Die Zeit ließ sich mit Pfadoptimierungstools wie dem Optimizer von PlotterFiles reduzieren, der Benutzer streamte jedoch benutzerdefinierten GCode, ohne die Bewegungspfade zu optimieren.
4. Kann iDraw ohne das Inkscape-Plugin gesteuert werden?
Ja. iDraw verwendet einen GRBL-basierten Controller (modifiziert als „DrawCore“). Benutzer können GCode direkt über Tools wie den Universal Gcode Sender (UGS) oder ein benutzerdefiniertes Python-Skript senden. Hinweis:
- iDraw unterstützt keine G2/G3-Bogenbefehle ; Kurven müssen in Polylinien umgewandelt werden.
- Koordinatensysteme müssen möglicherweise angepasst werden (z. B. durch Umkehren der Y-Achse).
5. Wie kann die Genauigkeit sichergestellt und ein Wackeln bei großen Parzellen vermieden werden?
- Kalibrieren Sie die Maschine: Spannen Sie die Riemen, richten Sie die Achsen aus und stellen Sie die Madenschrauben ein.
- Verwenden Sie hochauflösende Polylinien (z. B. 0,25 mm Abstand) für glatte Kurven.
- Das H-Rahmen-Design des iDraw verbessert die Stabilität bei größeren Formaten wie A1.
Zusätzliche Tipps
- Stiftalternativen: Ältere technische Stifte mit Tusche (kompatibel mit dem Stift) oder weiße Gelstifte für dunkles Papier sind praktikable Optionen.
- Koordinatensystem: Nach dem Homing ($H) befindet sich die wahre Home-Position von iDraw in der oberen linken Ecke . Plugins von Drittanbietern verwenden möglicherweise nicht standardmäßige Ursprünge. Daher wird eine manuelle Kalibrierung empfohlen.
- Algorithmus für komplexe Diagramme: Der Benutzer verwendete einen 1D-Zellularautomaten mit Eulerschen Pfadalgorithmen, um die Linienkonnektivität zu optimieren und redundante Stiftbewegungen zu reduzieren.
