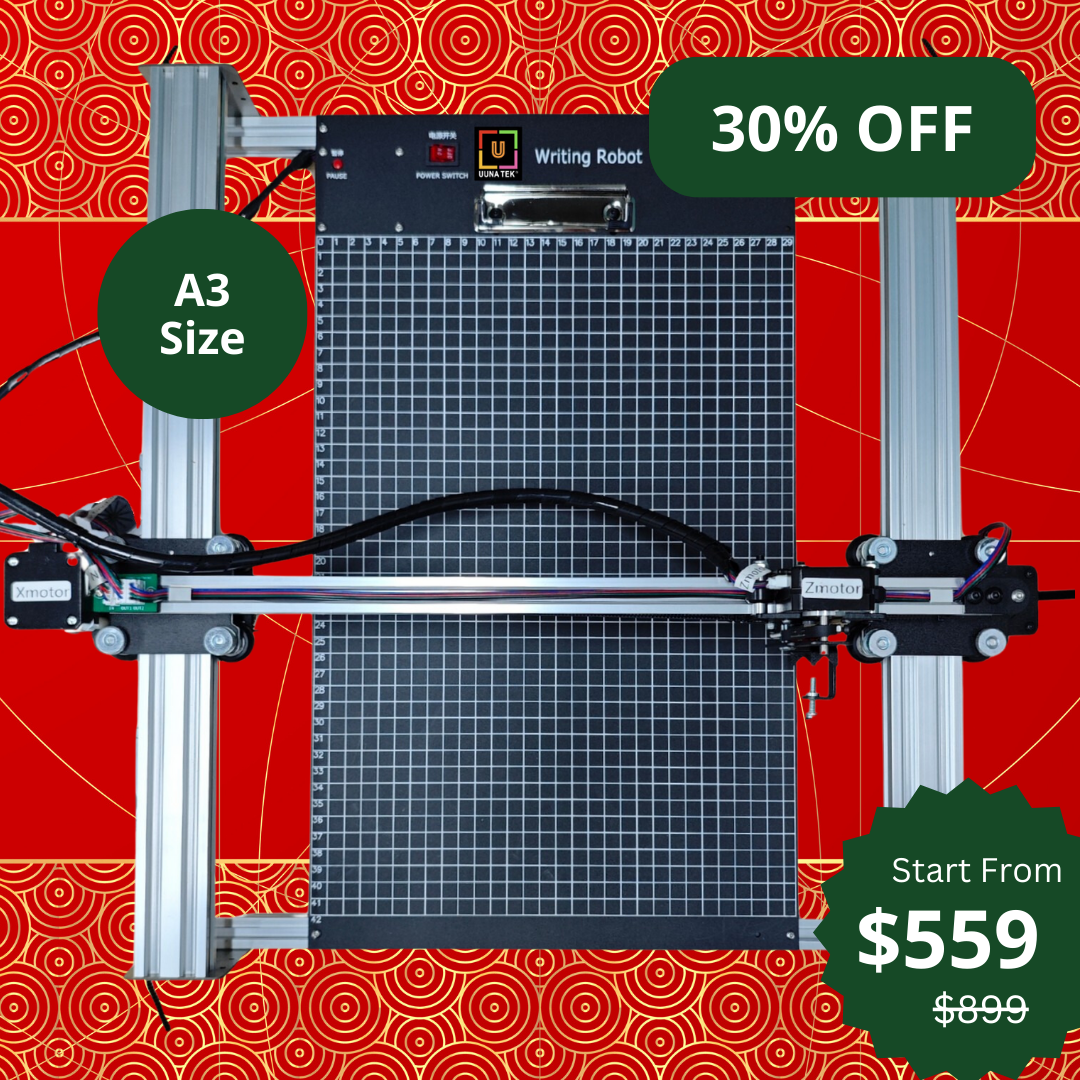

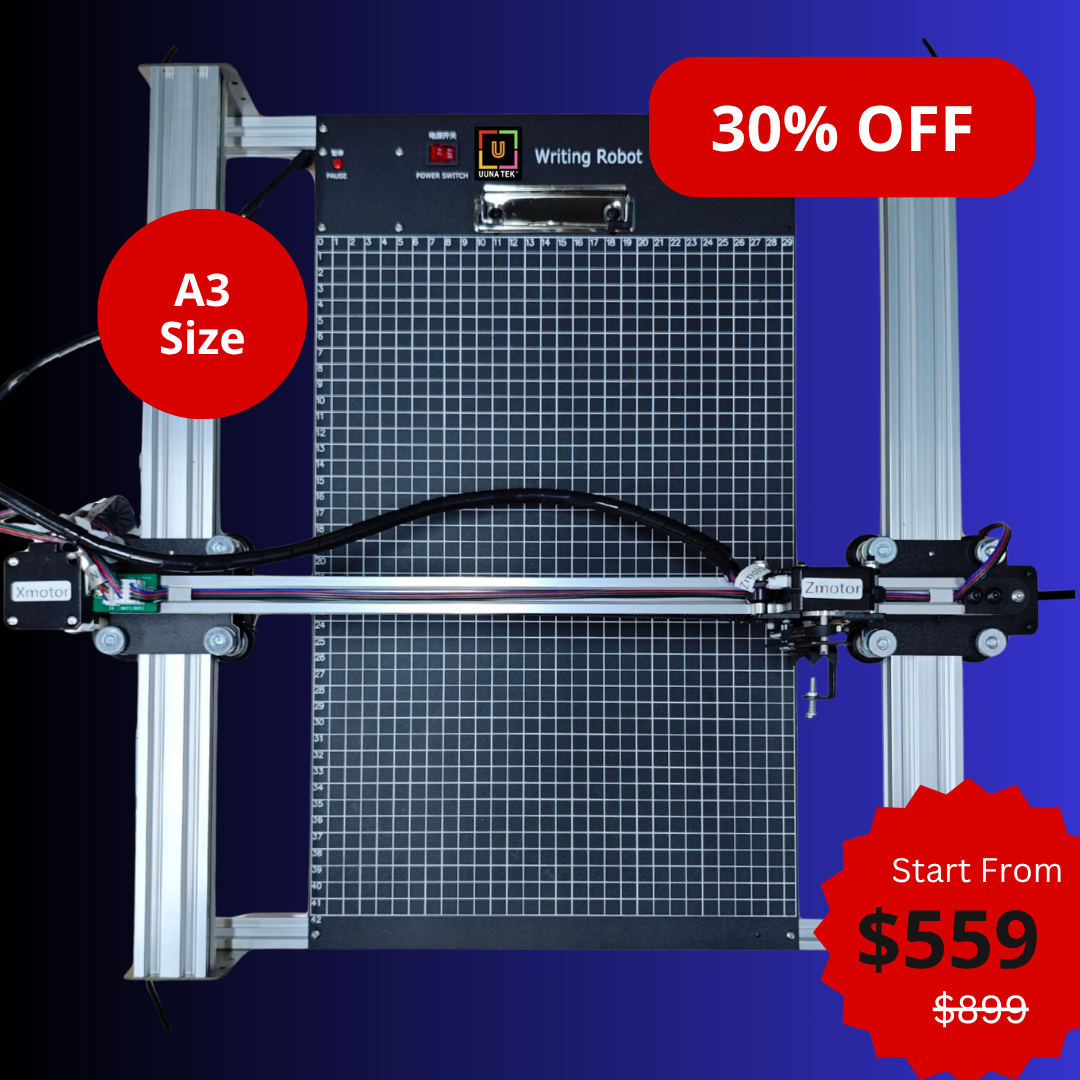

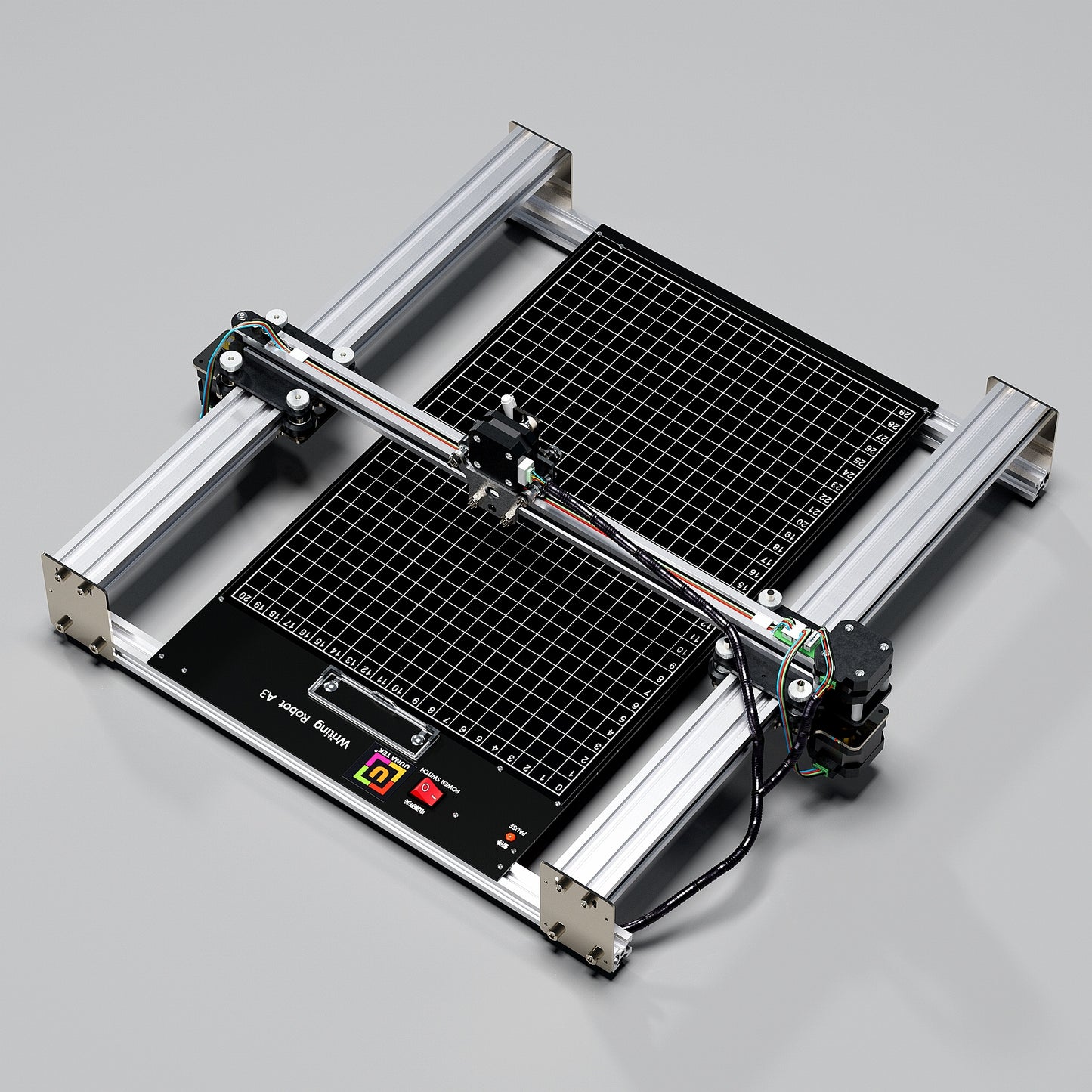

iDraw H A3 Stiftplotter Zeichenroboter Stiftplotter Zeichenmaschine, 300 % schneller als andere

iDraw H A3 Stiftplotter Zeichenroboter Stiftplotter Zeichenmaschine, 300 % schneller als andere

€490,95 EUR
€701,95 EUR €490,95 EUR
Sale Ausverkauft
Versand wird beim Checkout berechnet
Stil
Stecker
Größe

Erweitern Sie Ihre kreativen Projekte mit dem iDraw H A3 Stiftplotter, Zeichenroboter, Schreibmaschine und Signaturmaschine | UUNA TEK setzt neue Maßstäbe in Sachen Präzision und Geschwindigkeit. Als schnellste Handschriftmaschine der Welt überzeugt sie mit einer beeindruckenden Geschwindigkeitssteigerung von 300 % im Vergleich zu vergleichbaren Geräten und ist damit die erste Wahl für Künstler, Profis und Enthusiasten, die nach unvergleichlicher Leistung suchen.

Vollständige Details anzeigen

Hauptmerkmale

  • Müheloses Schreiben in großen Mengen mit E-Mail-Seriendruck und Hershey Fonts-Unterstützung

    Alle UUNA TEK iDraw Stiftplotter unterstützen die Serien-E-Mail-Funktion für das Schreiben von Briefen, Umschlägen, Karten und Einladungen in großen Mengen. Nutzen Sie Hershey Fonts für eine menschenähnliche Handschrift.

  • Unübertroffene Geschwindigkeit – 3x schneller als andere

    Die UUNA TEK H-Version definiert das Spiel mit einer Schreibgeschwindigkeit von bis zu 12.000 mm/min neu und ist der Konkurrenz damit meilenweit voraus.

  • Spitzentechnologie

    Angetrieben vom Drawcore V2.0-Motherboard und ausgestattet mit der GRBL-Kompatibilitäts-Firmware stellt es den Gipfel der Innovation dar.

  • Präzision neu definiert

    Erreichen Sie akribische mechanische Präzision mit einer Mindestauflösung von 0,01 mm für die Y- und X-Achse und stellen Sie sicher, dass Ihre Kreationen bis ins kleinste Detail exakt sind.

  • Vielseitige Lasergravur

    Wählen Sie aus Laserköpfen mit einer Leistung von 500 mW bis 15 W , mit denen Sie verschiedene Materialien gravieren können, von Holz und Kunststoff bis hin zu Leder und Papier.

  • Intuitive Steuerung

    Verwalten Sie Ihre Leistungsrate, Gravurgeschwindigkeit und Eingabeformate nahtlos mit den UUNA TEK 2.0 Control-Add-Ons.

  • Benutzerfreundliche Konnektivität

    Die Verbindung erfolgt über USB oder Bluetooth und bietet Flexibilität für verschiedene Betriebssysteme, darunter Windows 7/8/10, Mac OS und Linux.

Spezifikation

  1. Hauptplatine: Drawcore V2.0
  2. Firmware: GRBL-Kompatibilität
  3. Add-ons: UUNA TEK 2.0 Steuerung
  4. Rahmenmaterialien: Aluminiumprofil + Stahlplatte
  5. Arbeitsbereich: 420 x 297 mm
  6. Motoren: 4*42 Schrittmotoren
  7. Mechanische Präzision: Y: 0,01 mm, X: 0,01 mm
  8. Laserleistung: 500 mW/1600 mW/2500 mW
  9. Gravurbereich: 420 x 297 mm
  10. Wellenlänge: 445±5nm
  11. Fokus: Fester Fokus
  12. Steuermodus: PWM
  13. Leistungsrate: S0-S1.000
  14. Gravurgeschwindigkeit: 0–5.000 mm/min
  15. Schreibgeschwindigkeit: 0–12.000 mm/min
  16. Baudrate: 115200 – 921600 (Standard: 115200)
  17. Eingabeformat: JPG, JPEG, PNG, BMP, SVG usw.
  18. Eingangsspannung: 110 V – 220 V (kompatibel)
  19. Netzteilausgang: 12 V / 1 A
  20. Betriebstemperatur: -20℃-50℃
  21. Produktgröße: 525 * 570 * 160 MM
  22. Nettogewicht: 4-5 kg
  23. Eingeschränkter Schalter: Y
  24. Einstellbarer Winkel für Stift: 70–90 Grad
  25. Konnektivität: USB, Bluetooth
  26. Unterstützte Betriebssysteme und Software: Windows 7/8/10 (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur), Linux

Packliste

1 x UUNA TEK iDraw H A3 Stiftplotter
*1 x A3-Grundplatte (optional)
1 X Werkzeugsätze
1 X Kurzanleitung
1 X Dankeskarte

Software

Laden Sie hier>>> die Inkscape-Software und umfangreiche Dateien herunter.

Sie finden die Software für Windows, Mac, Linux sowie die Montageanleitung für die Hardware und die Installationsdetails zur Software.

Für diejenigen, die erweiterte Funktionen benötigen:

1. Für diejenigen, die die Funktion zum Speichern der Plotdatei benötigen, laden Sie bitte diese Version herunter>>>

2. Für diejenigen, die eine E-Mail-Seriendruckfunktion benötigen,

Windows: Bitte laden Sie diese Version herunter>>>

Mac oder Linux, bitte laden Sie diese Version herunter>>>

3. Für diejenigen, die eine Laserfunktion benötigen, laden Sie bitte diese Version herunter>>>

4. Was ist, wenn ich über Programmierkenntnisse verfüge und die Originalparameter anpassen möchte, um die Geschwindigkeitsbegrenzung zu umgehen? Bitte laden Sie diese Version herunter>>>

Anleitungen

Für den UUNA TEK 1.0 Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>

Für den UUNA TEK 2.0 Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>

Für den UUNA TEK H Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>

Informationen zur Software finden Sie im Video hier>>>

Informationen zur Laserfunktion finden Sie in den Video-Tutorials hier>>>

Richtlinien

Versandbedingungen: Alle Bestellungen werden innerhalb von 48 Stunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet. Die Lieferzeit beträgt 5-7 Werktage. Verzögerungen während der Verkaufssaison sind möglich. Die vollständigen Bedingungen finden Sie hier >>>

Rückgaberecht: Wir gewähren auf alle Produkte 1 Jahr Garantie. Kostenlose Rückgabe und Rückerstattung erfolgen nur bei Qualitätsproblemen oder Transportschäden. Kontaktieren Sie uns vor der Rücksendung über support@uunatek.com. Die vollständigen Bedingungen finden Sie hier >>>

iDraw H vs iDraw H SE – Comparison Table
Feature iDraw H iDraw H SE
Motherboard Drawcore V2.0 Drawcore V3.0
Firmware GRBL Compatible GRBL Compatible
Software Support Inkscape Writing, Inkscape Drawing, Lightburn for Laser Full AxiDraw Functions + Python API + CLI
Connectivity USB, Bluetooth USB
Working Area 420 × 297 mm (A3); A2/A1/A0 options available 297 × 210 mm (A4)
Mechanical Precision X/Y: 0.01 mm X/Y: 0.01 mm
Writing Speed Up to 12,000 mm/min Up to 12,000 mm/min
Engraving Speed 0–5,000 mm/min 0–5,000 mm/min
Laser Power Options 0.5W / 1.6W / 2.5W / 10W / 15W N/A
Frame Material Aluminum + Steel Plate Aluminum
Pen Angle Adjustability 70–90° 70–90°
Supported OS Windows, Mac, Linux Windows, Mac, Linux
Input Formats SVG, PNG, JPG, JPEG, BMP SVG, PNG, JPG, JPEG, BMP
Power Adapter Output 12V / 1A 12V / 1A
Operating Temperature -20°C to 50°C -20°C to 50°C

Häufig gestellte Fragen

Warum funktioniert meine Auto-Home-Funktion nicht richtig?

Hier sind einige Tipps zur Verwendung von Auto Home.
1. Überprüfen Sie, ob die Kabel des Kontaktschalters richtig angeschlossen sind. Folgen Sie dazu dieser Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc 2. Bewegen Sie den Wagen der X-Achse manuell so weit wie möglich nach links und überprüfen Sie, ob er den Kontaktschalter der X-Achse berührt.
3. Bewegen Sie den Y-Achsen-Trolley manuell bis zum Anschlag nach hinten und prüfen Sie, ob er den Y-Achsen-Kontaktschalter berührt.
4. Stellen Sie sicher, dass die Kabel richtig angeordnet sind, sodass sie nicht an den XY-Trolleys hängen bleiben. Lesen Sie diese Anleitung zum Ordnen der Z-Achsen-Kabel: https://www.youtube.com/watch?v=LTwPYPh3rdE

Was soll ich tun, wenn ich den roten Knopf drücke und die Maschine stoppt? Kann ich den Plot fortsetzen?

Ja, Sie können Ihre Arbeit nach dem Drücken des roten Not-Aus-Knopfes fortsetzen. Nach dem Drücken hält die Maschine an und wartet auf weitere Anweisungen. So fahren Sie fort:

  1. Öffnen Sie Ihre Inkscape -Software.
  2. Gehen Sie zum Menü „Erweiterungen“ .
  3. Suchen Sie den Abschnitt „Lebenslauf“ .
  4. Wählen Sie „Fortsetzen (von Home)“ oder „Fortsetzen (von der Stelle, an der Sie angehalten haben)“, je nachdem, ob Sie von vorne neu starten oder genau am Haltepunkt fortfahren möchten.

👉 Tipp: Achten Sie immer darauf, die richtige Lebenslaufoption basierend auf Ihrem Projektfortschritt auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.

Warum gibt mein iDraw-Stiftplotter einen Fehler aus, wenn ich etwas plotte, das größer als 215 × 300 mm ist, obwohl ich das Format A3 verwenden möchte?

Dies geschieht normalerweise, wenn in Ihren Softwareeinstellungen die falsche Modellgröße ausgewählt ist. Standardmäßig ist die Software möglicherweise auf ein kleineres Modell (z. B. A4) eingestellt, wodurch der maximale Plotbereich begrenzt wird.

Um dies zu beheben, gehen Sie zu:

Option → iDraw-Modell konfigurieren → Größe A3 auswählen

Versuchen Sie anschließend erneut zu plotten. Sobald die richtige Modellgröße ausgewählt ist, unterstützt das Gerät den gesamten A3-Plotbereich ohne Fehler.

Kann die Z-Achse den Arbeitsabstand einstellen?

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

Kann die Stift-Ablagezeit kontrolliert werden?

Ja, die Stift-Aussetzzeit kann gesteuert werden.

Unterstützt die Maschine G-Code-Befehle?

Ja, es unterstützt G-Code-Befehle. Die Motherboard-Firmware ist mit GRBL kompatibel.

Kann die Z-Achse mit einer Nutzlast von etwa 30–35 g (wie eine massive Stahlsonde Ø10 mm, Länge 5 cm) reibungslos heben und drücken?

Ja, das ist möglich. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

Ist der Rahmen stabil genug, um Vibrationen beim Pressen zu vermeiden?

Ja, der H A3 wiegt 7 kg und ist ausreichend stabil. Die Arbeitsgeschwindigkeit ist einstellbar.

If it's possible at all to change the setting for how much the pens can be raised/lowered?

The code limits the height of Z-axis in default, you can adjust the following settings as images to get more flexible.

1.idraw_deps>idraw2_0internal>idraw.py

Adjust the height from 10 to the height you expected like 30 on self.options.pen_pos_up and self.options.pen_pos_down.

Download image 1

2. idraw2_0.inx

Adjust the max="10.0" to the height you like on <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Download image 2
