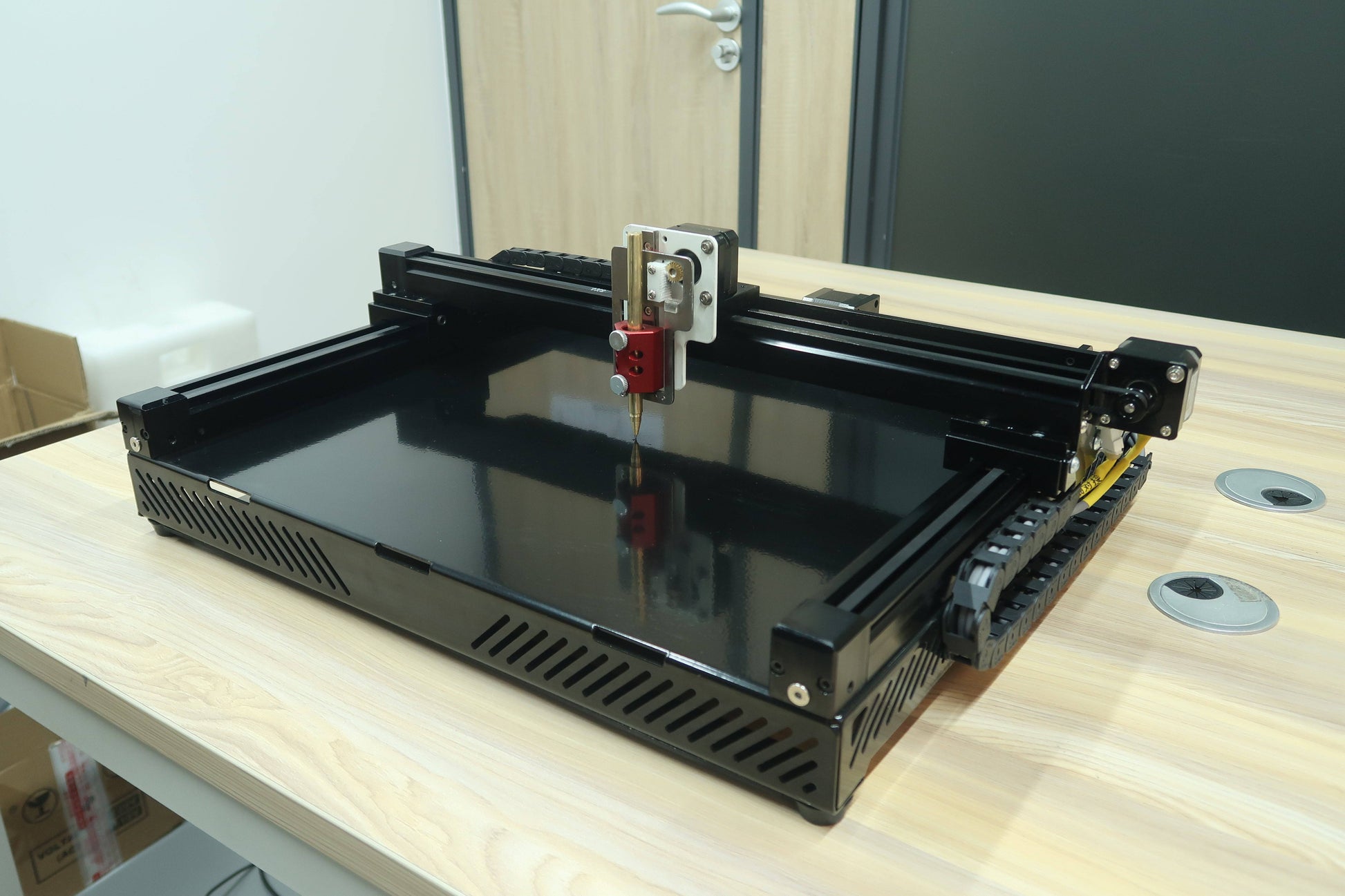

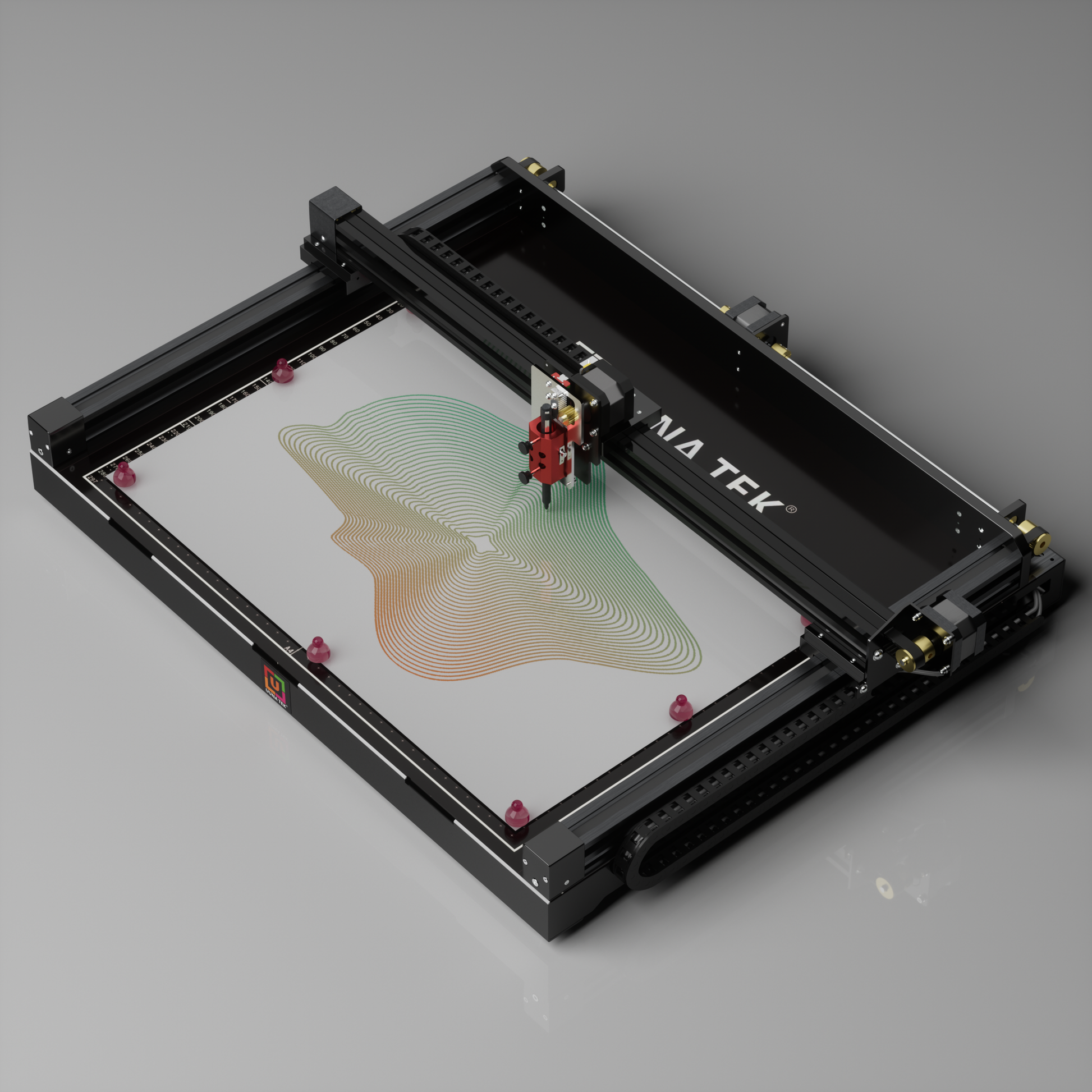

UUNA TEK 3.0 A3 Premium Stiftplotter – All-in-One Zeichen- und Schreibroboter mit WLAN & SD-Karte
UUNA TEK 3.0 A3 Premium Stiftplotter – All-in-One Zeichen- und Schreibroboter mit WLAN & SD-Karte
Verfügbarkeit für Abholungen konnte nicht geladen werden

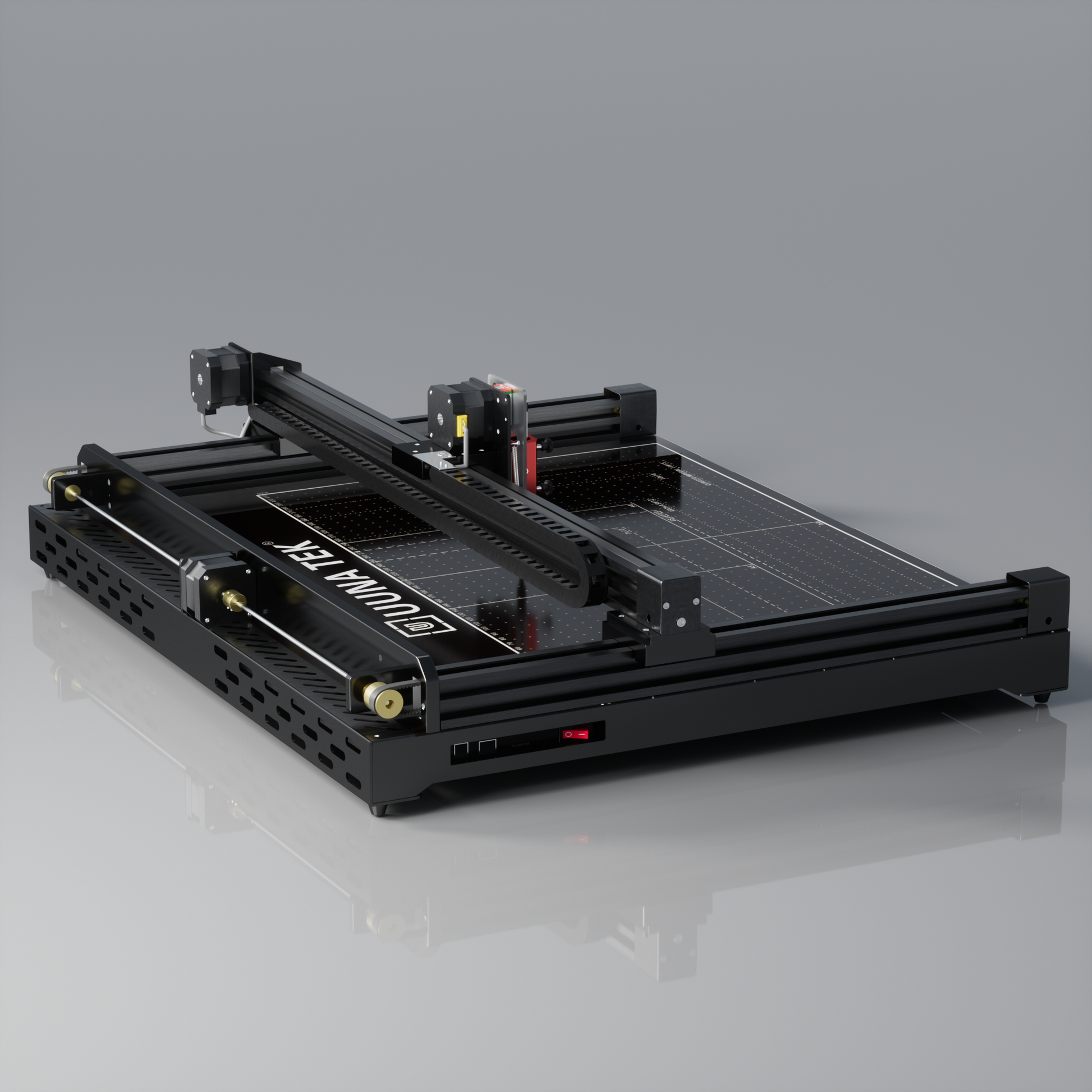

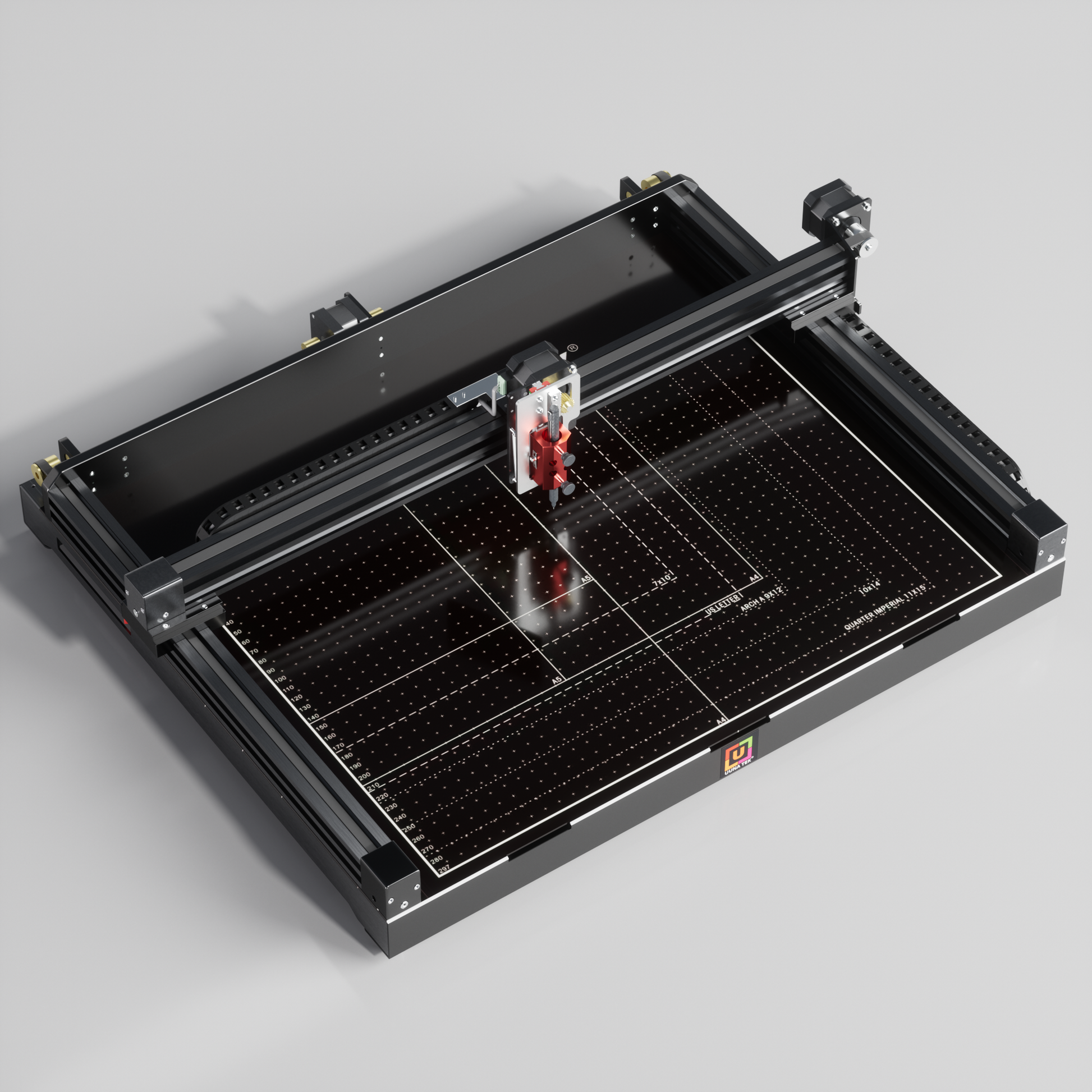

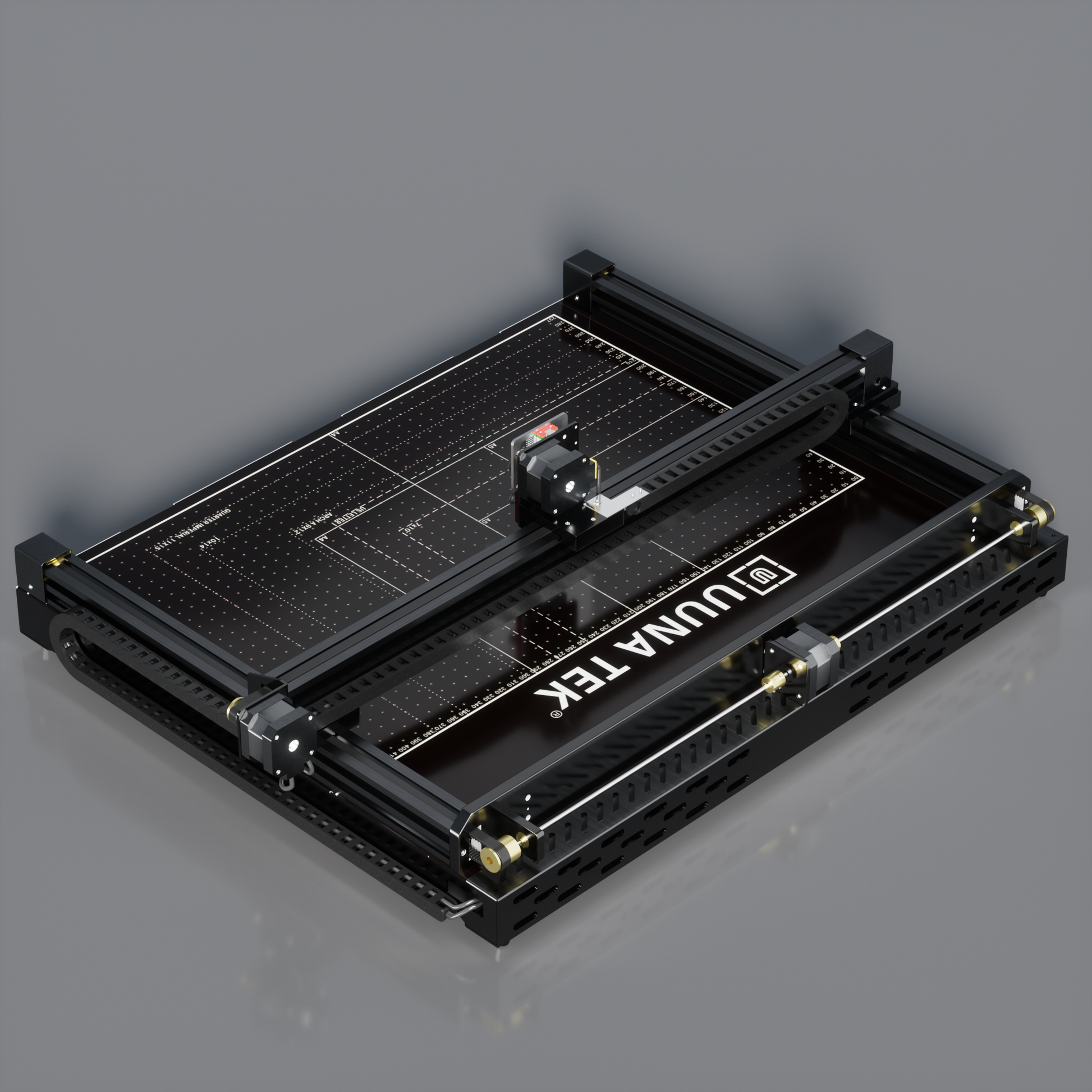

Der UUNA TEK 3.0 A3 ist ein professioneller, vollständig vormontierter Stiftplotter für präzises Zeichnen, Schreiben und Signieren. Er wurde für kreative Anwender, Designer und professionelle Arbeitsumgebungen entwickelt und bietet hohe Genauigkeit, stabile Leistung und eine einfache Bedienung direkt nach dem Auspacken.
Wichtige Merkmale:
- Präzision bis zu ±0,02 mm für feine und saubere Ergebnisse
- All-in-One Design – kein Aufbau erforderlich, sofort einsatzbereit
- WLAN- und SD-Karten-Unterstützung für kabellosen und Offline-Betrieb
- Leiser Betrieb (unter 60 dB) für angenehmes Arbeiten
- Hohe Geschwindigkeit für effiziente Plotting-Prozesse
- Unterstützt Zeichnen, Schreiben, Signieren und kreative Anwendungen
- Kompatibel mit gängigen Design-Formaten (SVG, DXF, PDF u.a.)
- Robuste Industriequalität für langfristige Nutzung
Ideal für Künstler, Ingenieure, Designer und alle, die präzise und automatisierte Zeichen- oder Schreibprozesse benötigen.
Share
Hauptmerkmale
-
Mehr Präzision, bis zu ±0,02 mm

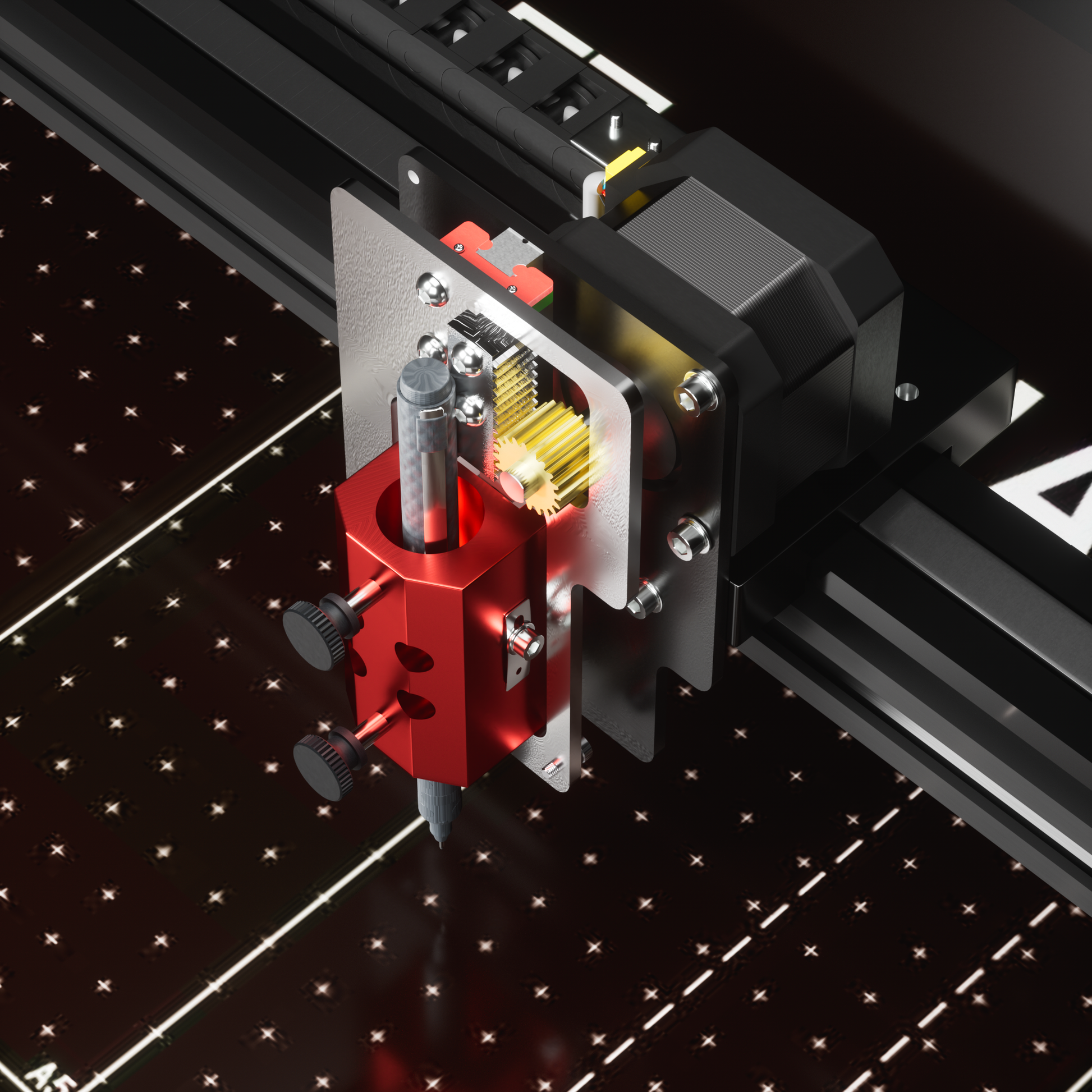

- Verfügt über einen Z-Achsen-Schrittmotor mit direkt angetriebener Zahnstange und Ritzel, der eine präzise Höhenkontrolle gewährleistet.
- Bequem einstellbare Synchronriemenspannung mit professioneller Struktur ermöglicht eine einfache Wartung und schnelle Wiederherstellung des Werkszustands.
- Sicheres und organisiertes Kabelmanagement mit Schleppkettenführung schützt die internen
hochflexible Schleppkettenleitung effektiv und hält bis zu 15 Millionen Biegungen ohne Beschädigung stand. -
Geräuscharm, weniger als 60 dB
- Ausgestattet mit einer neu entwickelten, hochleise Führungsschiene und einem geräuscharmen Antrieb in Industriequalität.

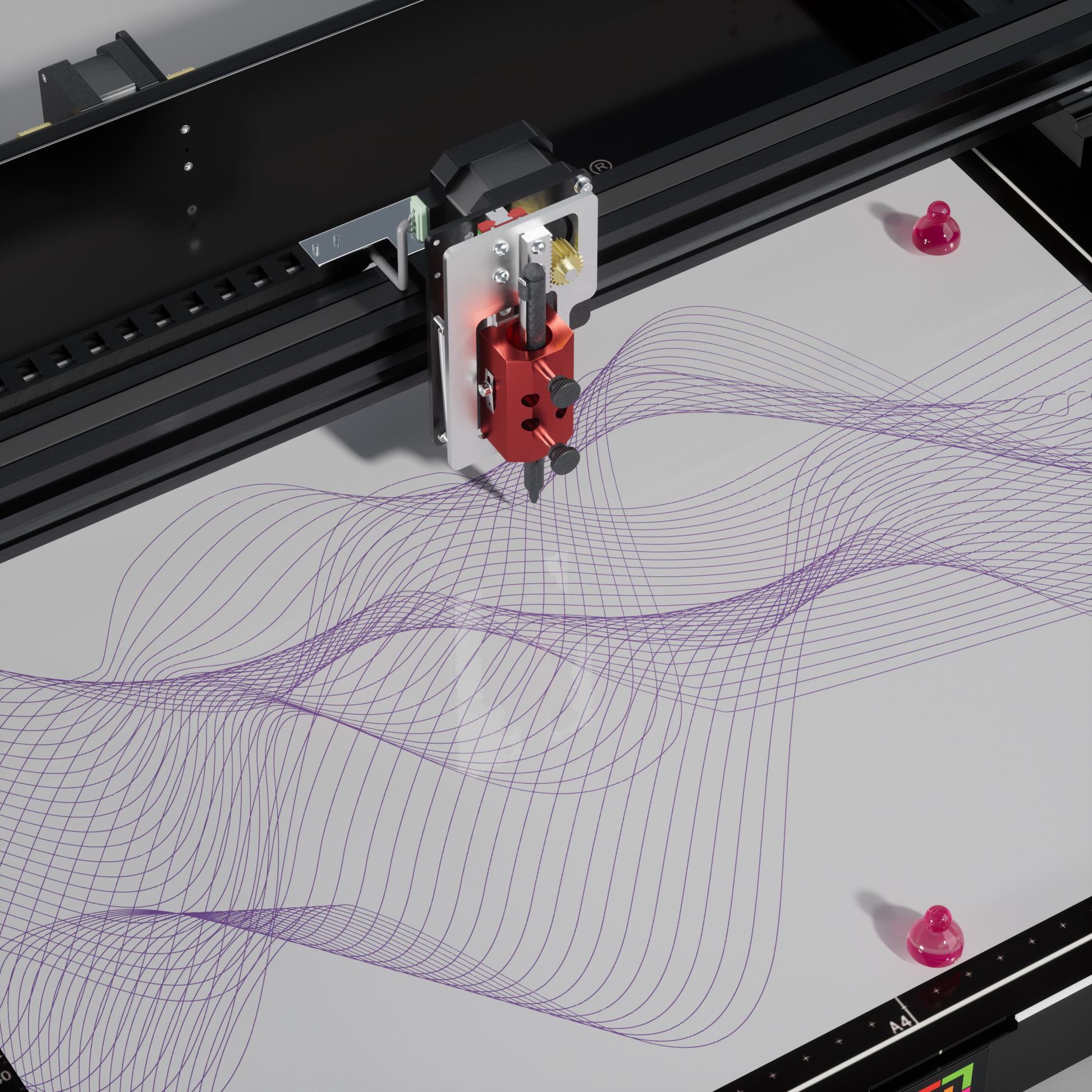

- Der standardmäßige Pufferstifthalter schützt die Oberfläche von Papier oder Schreibmaterial und ist mit verschiedenen harten Stiftwerkzeugen kompatibel.
- Verbesserte Geräuschentwicklung durch einen speziellen Kupferstift mit doppelter Pufferung.
- Auswechselbare, selbstschmierende Kunststoffgestelle reduzieren das Schreibgeräusch erheblich. -
All-in-One-Design, keine Installation erforderlich
- Sofort einsatzbereit, kein Zusammenbau erforderlich.
- Modulares Design mit adaptiver Anpassung und Echtzeit-Nullspalt sorgt für optimale Leistung.
- Bequemer Selbstaustausch von Teilen und einfache Wartung.
- Optionale drahtlose Verbindung für mehr Komfort und Kontrolle. -
Größerer Arbeitsbereich mit 1,7-mal schneller als 2,0/H
- Unterstützt benutzerdefinierte Größen bis zu 2 x 2 Meter und bietet Platz für eine Reihe von Größen, darunter A3, A2, A1 und A0, sowie größere Formate wie 2 x 2 Meter und 2 x 2 Meter.
- Hochgeschwindigkeitsmodus mit maximalen Parametern:X-Achse 20000 mm/min, 6000 mm/s²;
Y-Achse 20000 mm/min, 2000 mm/s²;
Z-Achse 20000 mm/min, 4000 mm/s².
-
Software-Upgrade
UUNA TEK 3.0 bietet benutzerdefinierte Software, die Schreib- und Zeichenvorgänge verbessert und die Verwendung vereinfacht. Es unterstützt die freie handschriftliche Eingabe und Verformung von Schriftarten und ist mit Designsoftware wie Inkscape und SVG-Dateien von Processing sowie codebasierten Kunstplattformen wie P5.js zur Erstellung digitaler Kunst kompatibel.
-
Hardware-Upgrade
Die neu entwickelten Silent-Schienen aus Aluminiumguss, die selbstschmierenden Kugeln aus technischem Kunststoff und die CNC-angepassten hochpräzisen Gleitmodule erhöhen Geschwindigkeit und Genauigkeit bei gleichzeitiger Geräuschreduzierung. So können Sie den Entstehungsprozess Ihres Kunstwerks in aller Ruhe genießen. Das kompakte All-in-One-Design ermöglicht eine sofortige Verwendung direkt nach dem Auspacken, ohne dass eine Installation erforderlich ist.
-
Verbessertes Erscheinungsbild
Das integrierte Design mit oxidierten und polierten Oberflächen verleiht dem UUNA TEK 3.0 ein hochwertiges, erstklassiges Aussehen und macht ihn perfekt für gehobene Kunstausstellungen.
-
Größen-Upgrade
Jetzt sind größere Größen von 2 x 2 Metern und 4 x 2 Metern erhältlich, mit benutzerdefinierten Größenoptionen. Die maximale Schreibdicke von bis zu 40 mm bietet mehr Möglichkeiten für künstlerisches Schaffen.
Einklappbarer Inhalt
Aufgrund grenzüberschreitender
Professioneller Inbetriebnahme-Support:
Jedes UUNA TEK 3.0 System wird vor dem Versand perfekt kalibriert. Sollte sich auf dem langen Transportweg durch Vibrationen die Riemenspannung minimal verändert haben, steht Ihnen unser Engineering-Team per Express-Videosupport unter [Calendly-Link] zur Verfügung, um mit Ihnen das System perfekt auf Ihre Atelier-Umgebung abzustimmen.
Geschwindigkeitsmodi
1. Maximale Geschwindigkeitsparameter im Hochgeschwindigkeitsmodus zum Schreiben
Im Hochgeschwindigkeitsmodus sind die maximale Bewegungsgeschwindigkeit und Beschleunigung für jede Achse wie folgt:
X-Achse: 20.000 mm/min (Bewegungsgeschwindigkeit), 6.000 mm/s² (Beschleunigung)
Y-Achse: 20.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Z-Achse: 20.000 mm/min (Bewegungsgeschwindigkeit), 4.000 mm/s² (Beschleunigung)
Hinweis: Eine hohe Beschleunigung erhöht das Betriebsgeräusch und kann die Präzision verringern. Das Überschreiten der oben genannten Geschwindigkeitsparameter kann zu einem abnormalen Betrieb führen. Erhöhte Geräuschpegel können zu Positionierungsfehlern, Motorschrittverlust und Stillstand führen. Wenn höhere Geschwindigkeiten erforderlich sind, wird empfohlen, auf größere Motoren aufzurüsten, um das Drehmoment zu erhöhen.
2. Empfohlene Parameter für den Standardmodus (Standardmodus)
Für allgemeine Vorgänge lauten die Parameter für den Standardmodus wie folgt:
X-Achse: 15.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Y-Achse: 15.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Z-Achse: 8.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Diese Parameter bieten für die meisten Aufgaben ein gutes Gleichgewicht zwischen Geschwindigkeit und Genauigkeit.
3. Empfohlene Zeichenmodusparameter zum Zeichnen
Für eine optimale Zeichenleistung, insbesondere beim Arbeiten mit Kurven und Bögen, werden die folgenden Parameter empfohlen:
X-Achse: 12.000 mm/min (Bewegungsgeschwindigkeit), 500 mm/s² (Beschleunigung)
Y-Achse: 12.000 mm/min (Bewegungsgeschwindigkeit), 500 mm/s² (Beschleunigung)
Z-Achse: 12.000 mm/min (Bewegungsgeschwindigkeit), 2.000 mm/s² (Beschleunigung)
Hinweis: Diese Einstellungen gewährleisten die Genauigkeit von Kurven- und Bogenzeichnungen, während die Geschwindigkeit des geradlinigen Zeichnens beibehalten wird. Dieser Modus reduziert Maschinenvibrationen und -geräusche und sorgt für einen reibungslosen Betrieb bei detaillierten Zeichnungen wie kleinen Bögen und Kurven, was zu einer höheren Zeichenpräzision beiträgt.
4. Empfohlene Parameter für den Ruhemodus bei speziellen Umgebungsanforderungen
Für den Betrieb in geräuschempfindlichen Umgebungen werden die folgenden Parameter für den Ruhemodus empfohlen:
X-Achse: 10.000 mm/min (Bewegungsgeschwindigkeit), 1.000 mm/s² (Beschleunigung)
Y-Achse: 10.000 mm/min (Bewegungsgeschwindigkeit), 1.000 mm/s² (Beschleunigung)
Z-Achse: 8.000 mm/min (Bewegungsgeschwindigkeit), 1.000 mm/s² (Beschleunigung)
Hinweis: Die Installationsmethode des Stifts spielt eine wichtige Rolle bei der Erzielung einer optimalen Ruheleistung. Anleitungen zur Installation des Stifts finden Sie im Video zur Stiftinstallation. Es wird außerdem empfohlen, die mit dem Stift gelieferte Hilfsjustierplatte (runde oder quadratische Acrylplatte) zu verwenden und die Stiftabwurfposition in der Software auf 3 einzustellen.
Packliste
UUNA TEK 3.0 Stiftplotter ×1
Zubehörset ×1 (1x Netzteilsatz, 1x Datenkabel und 1x Hilfsreglerplatine)
Software
Laden Sie die Software und das Benutzerhandbuch hier herunter:
[UUNA TEK 3.0 Software & Handbuch herunterladen]
Anleitungen
Einige grundlegende Tutorials finden Sie hier: https://uunatek.de/pages/software-download-benutzerhandbuch-und-tutorials
Software und Benutzerhandbuch können Sie hier herunterladen: https://drive.google.com/drive/folders/1-7DmyfogNKo3eNMZQHWJQ2VFRKgcTbz_?usp=drive_link
YouTube-Video-Tutorials: https://www.youtube.com/watch?v=Gw0Pr_GWeLY&list=PLA2MtqsvPsTkFd6SoM0_SiPiOs6MmFdoK
Richtlinien
Produktions- und Versandhinweise:
Da jede Einheit des UUNA TEK 3.0 in begrenzter Stückzahl präzise auf Bestellung gefertigt wird, dauert der Produktionsprozess mindestens 30 Tage. Nach der Fertigstellung und der anschließenden Qualitätssicherung erfolgt der versicherte Express-Versand, welcher eine Laufzeit von zusätzlich 5 bis 10 Werktagen in Anspruch nimmt. Sie erhalten direkt nach dem Versand eine Tracking-Nummer per E-Mail. Bei Fragen zu Ihrer Bestellung oder für individuelle Anpassungen steht Ihnen unser Support-Team jederzeit unter support@uunatek.com zur Verfügung.
Garantie und Rückgaben:
Alle qualitätsbezogenen Mängel an Artikeln, die direkt über UUNA TEK oder autorisierte Wiederverkäufer erworben wurden, sind durch unsere umfassende 12-monatige Herstellergarantie ab Kaufdatum abgedeckt. Sollte Ihre Maschine einen Defekt aufweisen, stellen wir Ihnen umgehend kostenlose Ersatzteile sowie eine Video-Anleitung zur Reparatur bereit. Eine Rückgabe oder vollständige Rückerstattung wird bei nachgewiesenen Qualitätsproblemen gewährt, falls keine technische Lösung gefunden werden kann. Bitte beachten Sie, dass Rücksendungen bei bloßem Nichtgefallen oder Meinungsänderung für gewerbliche Kunden ausgeschlossen sind. Für Verbraucher gilt das gesetzliche Widerrufsrecht, sofern die Ware im Originalzustand und in der Originalverpackung retourniert wird.
Produktspezifikation
System & Steuerung
- Mainboard: GRBL Steuerplatine

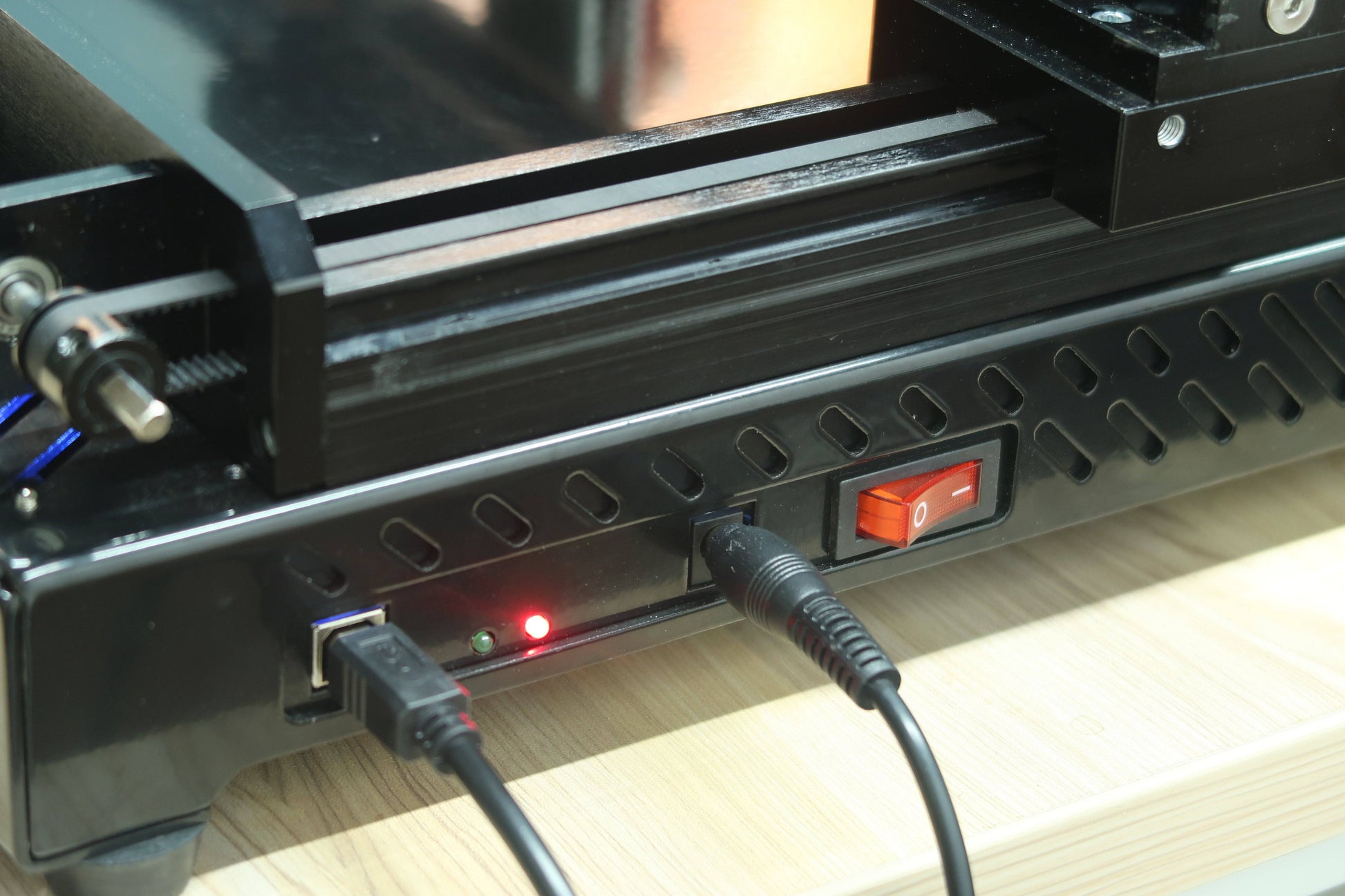

- Konnektivität: USB + WLAN (Standard)
- Offline Betrieb: SD-Karten Unterstützung
- Eingangsspannung: DC 12V – 24V
- Leistung: 20W
- Betriebssystem: Windows & Mac
Bewegungssystem
- Motortyp: X/Y/Z Schrittmotoren
- Max. Geschwindigkeit: bis zu 20.000 mm/min
- Beschleunigung: X: 6000 mm/s², Y: 2000 mm/s², Z: 4000 mm/s²
- Genauigkeit: ±0,02 mm (A3–A2), ±0,05 mm (A1–A0), ±0,1 mm (Großformat)
- Geräuschpegel: unter 60 dB
- Stiftwinkel: 0°–90° einstellbar

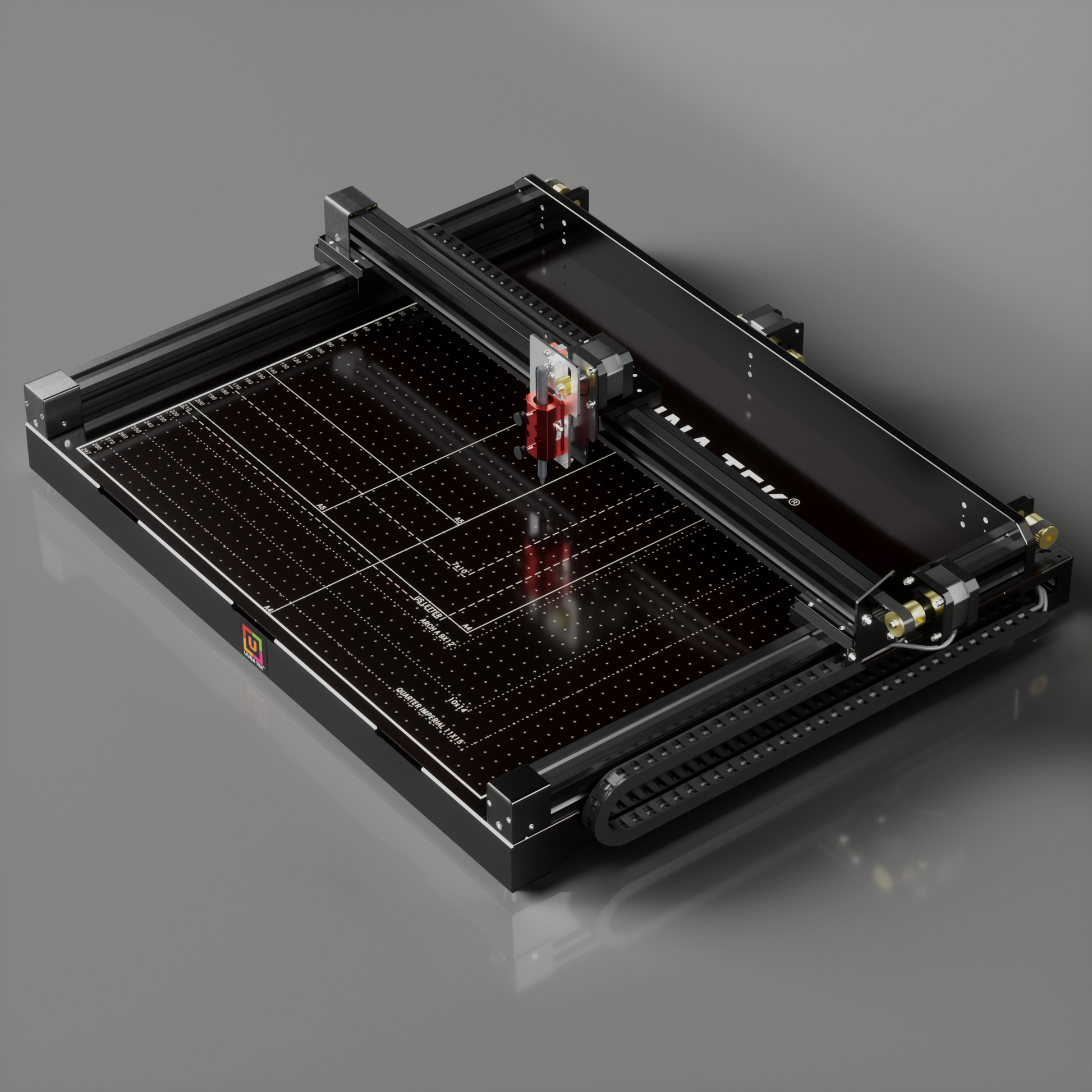

Arbeitsbereich
- A3: 420 × 297 mm
- A2: 594 × 420 mm
- A1: 841 × 594 mm
- A0: 1189 × 841 mm
- Individuelle Größe: bis zu 4 × 2 Meter
Rahmen & Struktur
- Material: Q235 Kohlenstoffstahl + Aluminiumlegierung
- Bodenplatte: 2 mm Stahl / 8 mm gehärtetes Glas (Großformat)
- Stiftkompatibilität: bis 17,5 mm Durchmesser
- Design: vollständig vormontiertes All-in-One System

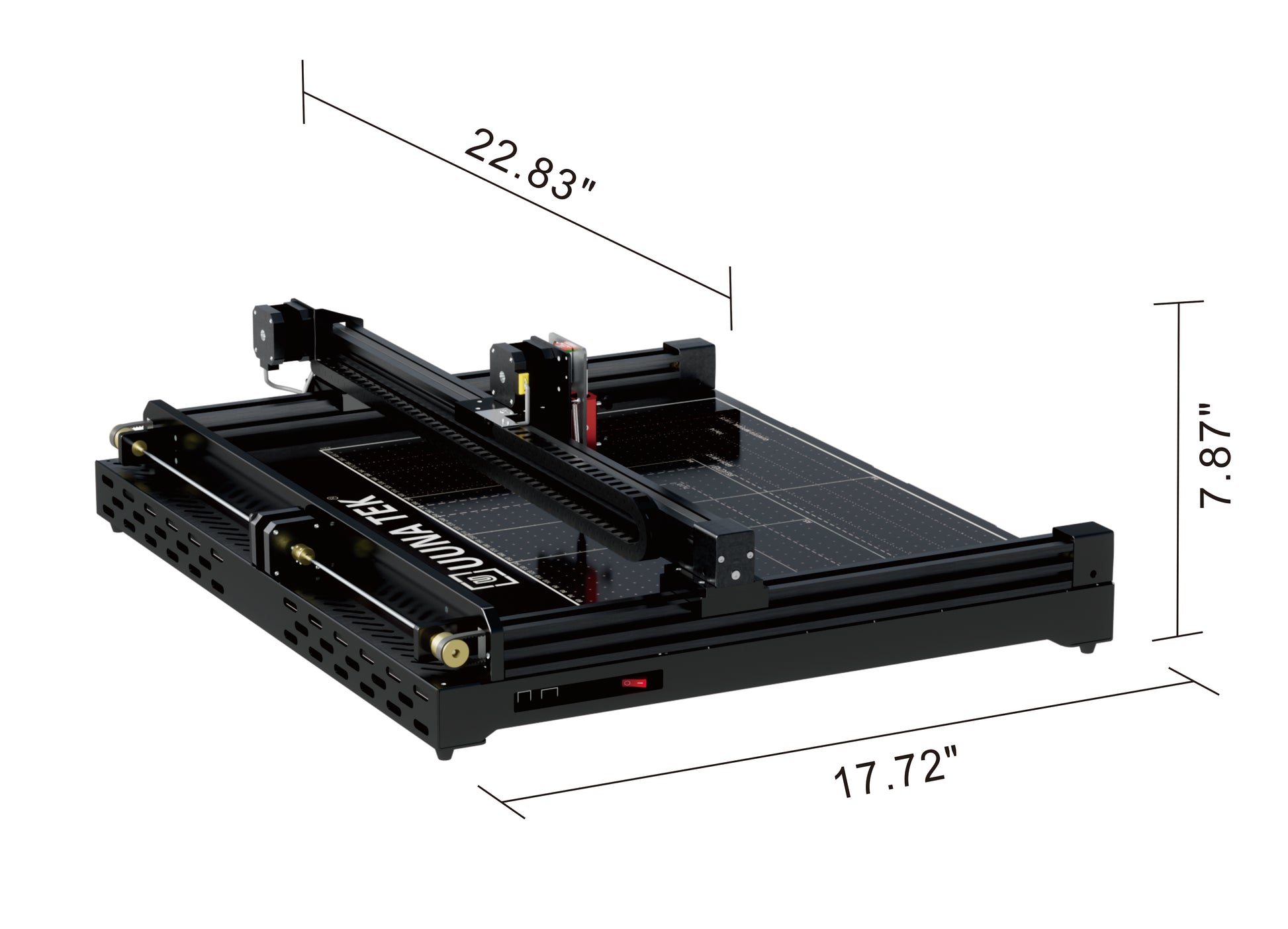

Abmessungen & Gewicht
- A3 Gewicht: 11 kg
- A2 Gewicht: 17,5 kg
- A1 Gewicht: 32 kg
- A0 Gewicht: 48 kg
- A0 Größe: 1366 × 1030 × 205 mm
- Empfohlene Tischgröße: 1450 × 1100 mm (A0)
Software & Kompatibilität
- UUNA TEK 3.0 Software (empfohlen)
- Inkscape (SVG / DXF Unterstützung)
- LightBurn (Laser Gravur Unterstützung)
- LaserGRBL / UGS kompatibel
- Unterstützte Formate: SVG, DXF, JPG, PNG, BMP, PDF
Hauptfunktionen
- Ultrapräzision: bis zu ±0,02 mm für professionelle Ergebnisse
- WLAN Steuerung: drahtlose Übertragung und Fernbedienung
- Offline Modus: SD-Karten Betrieb ohne Computer
- Leiser Betrieb: unter 60 dB für ruhige Arbeitsumgebungen
- Laser Upgrade: optionales 10W Laser Modul
- Plug & Play: komplett vormontiert, sofort einsatzbereit
- 5 stars: 6 (100%)
- 4 stars: 0 (0%)
- 3 stars: 0 (0%)
- 2 stars: 0 (0%)
- 1 star: 0 (0%)
Die Maschine ist wirklich top: sehr hohe Präzision, gute Geschwindigkeit und außerdem sehr leise – das ist im Alltag ein großer Vorteil.
Der größte Pluspunkt ist jedoch das Team dahinter. Sie sind extrem reaktionsschnell und hören gut zu. Man merkt, dass es sich um ein junges Unternehmen handelt, das offen für Feedback ist und seine Produkte ständig weiterentwickeln möchte.
Updates erscheinen regelmäßig und UUNA ist bei Bedarf sehr gut erreichbar.
Die Bestellung wurde sehr schnell geliefert, in einwandfreiem Zustand – die Maschine ist hervorragend! Der Kundensupport ist unglaublich gut. Ich möchte mich sowohl beim Inhaber von UUNA TEK als auch beim Techniker bedanken, der sich die Zeit genommen hat, die Maschine per Zoom aus der Ferne einzurichten und mir alles genau zu erklären. Die Maschine ist großartig, und sobald man sie beherrscht, sind die Möglichkeiten nahezu unbegrenzt. Ich kann sie ohne Vorbehalt empfehlen!
Ich habe den UUNA TEK 3.0 – A3 erhalten und war sofort beeindruckt von der extrem schnellen Lieferung: Er kam innerhalb von nur 8 Tagen in Europa an! Der Plotter war komplett montiert – einfach die Kabel anschließen und einschalten. Die Installation der Treiber und das Einrichten mithilfe der Videoanleitung dauerte etwa 30 Minuten, danach konnte ich sofort Test-SVG-Dateien von der Hersteller-Website drucken.
Meine wichtigsten Vorteile:
Solide, zuverlässige Verarbeitung: kein Spiel, kein Knarzen
Präzision und Geschwindigkeit: schnell und genau, Lautstärke je nach Geschwindigkeit gut einstellbar
Einfache Bedienung: selbst ohne Vorerfahrung konnte ich mein erstes Projekt an einem Tag umsetzen
Seine Zuverlässigkeit und intuitive Bedienung machen den UUNA TEK 3.0 – A3 zu einem hervorragenden Werkzeug, um kreatives Potenzial zu entfalten, besonders für Einsteiger.
Ich kann gar nicht genug positive Dinge über den UUNATEK iAUTO und UUNATEK im Allgemeinen sagen. Dies ist ein hochwertiges Gerät. Schon beim Auspacken war ich positiv überrascht von Gewicht und Verarbeitung. Es ist wirklich eine kommerzielle Maschine für Produktivität – nichts daran wirkt billig oder minderwertig. Ich hatte einige Fragen und benötigte Klärung zu bestimmten Punkten, und ich muss sagen: Der Support von UUNATEK ist unübertroffen und extrem hilfsbereit. Das Video enthält auch das automatische Papierzuführungszubehör, das ebenfalls sehr gut funktioniert.

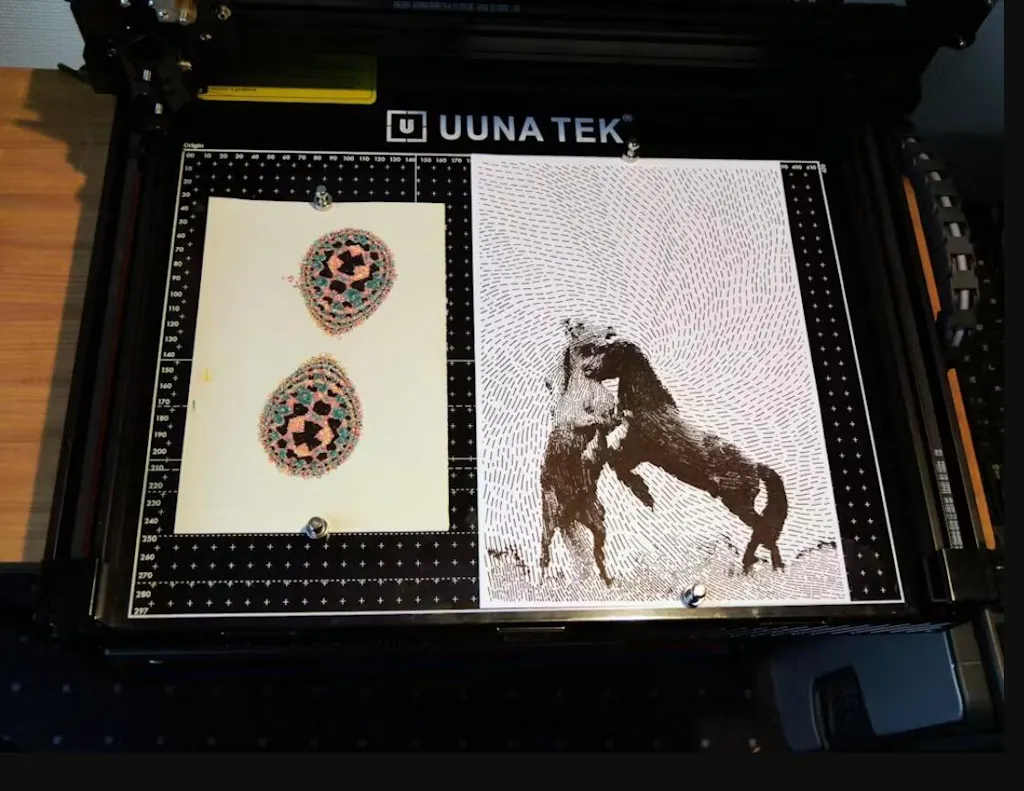

Die Nutzung des UUNA TEK 3.0 Plotters war ein echtes kreatives Abenteuer! Obwohl ich normalerweise alles von Hand male, fand ich ihn sofort intuitiv und einfach zu bedienen, direkt aus der Verpackung heraus. Auch wenn die Pr?zision erstklassig ist, begeistert mich vor allem, wie viele neue kreative M?glichkeiten sich dadurch er?ffnen. Ich habe sogar begonnen, mit individuellem Code Bilder zu generieren und meine k��nstlerischen Grenzen auf eine Weise zu erweitern, die ich mir vorher nie h?tte vorstellen k?nnen. Es ist eine unterhaltsame und sehr erf��llende Reise, und ich bin absolut begeistert von den Ergebnissen!
