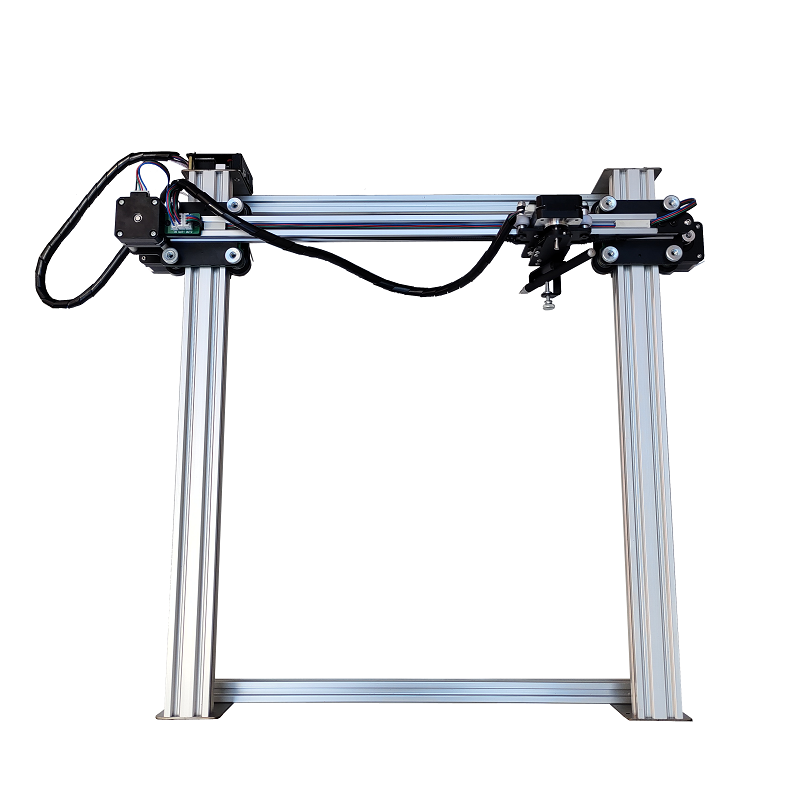

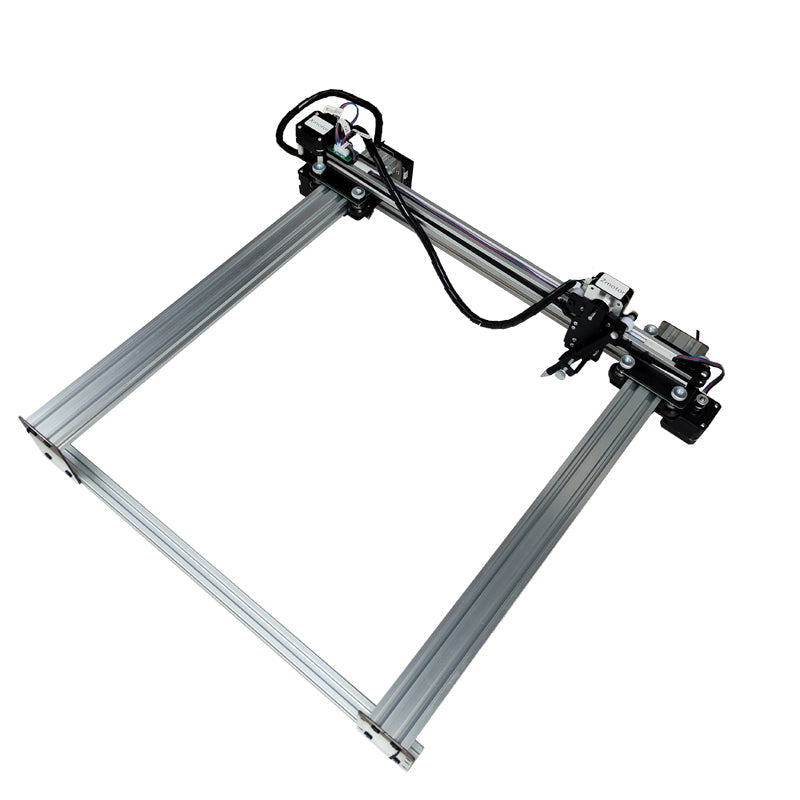

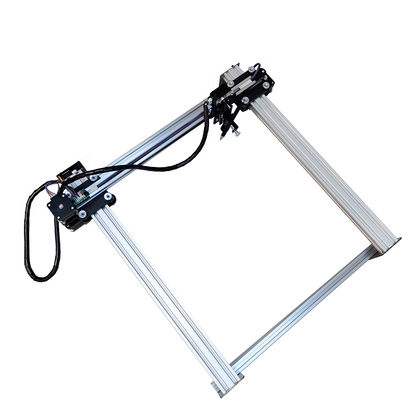

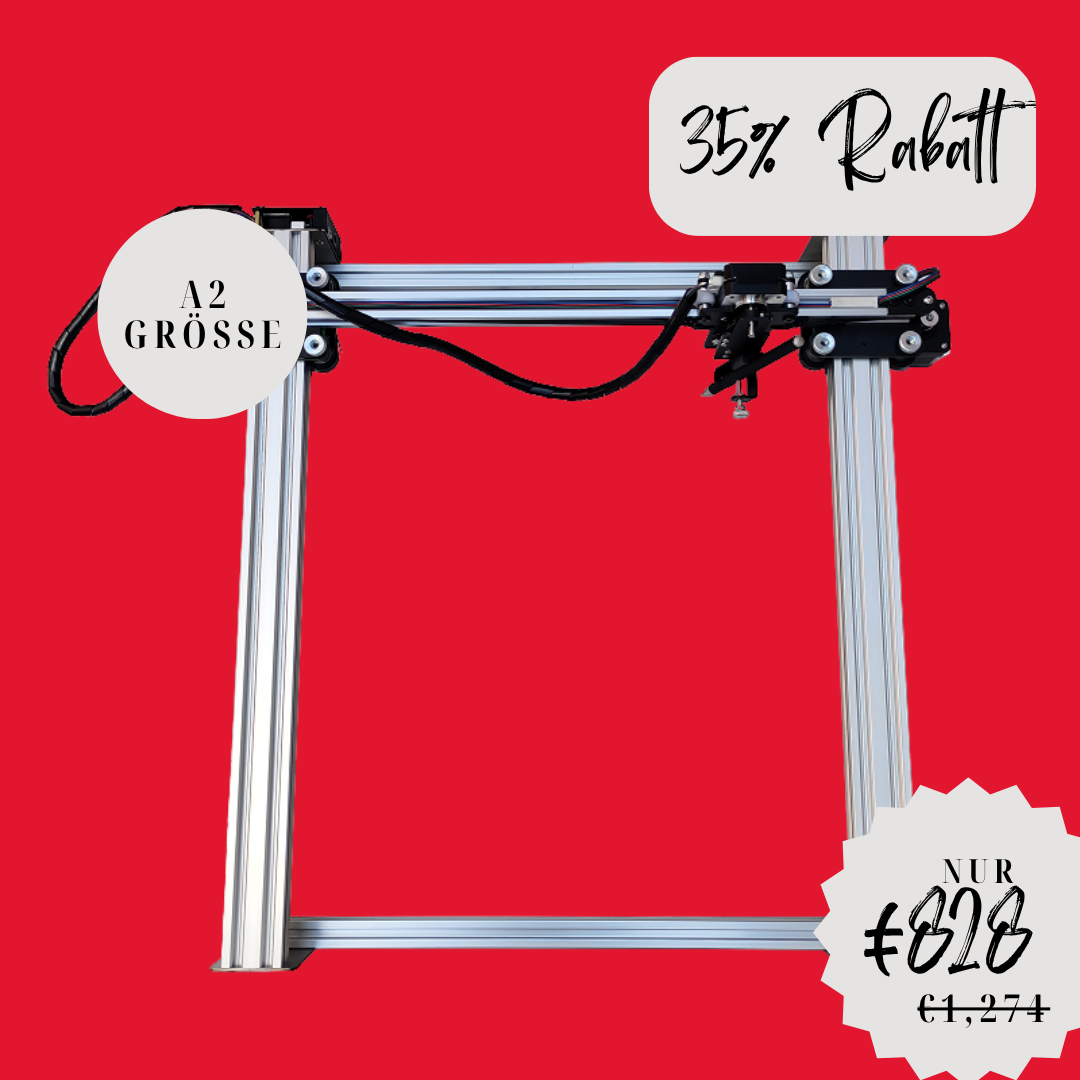

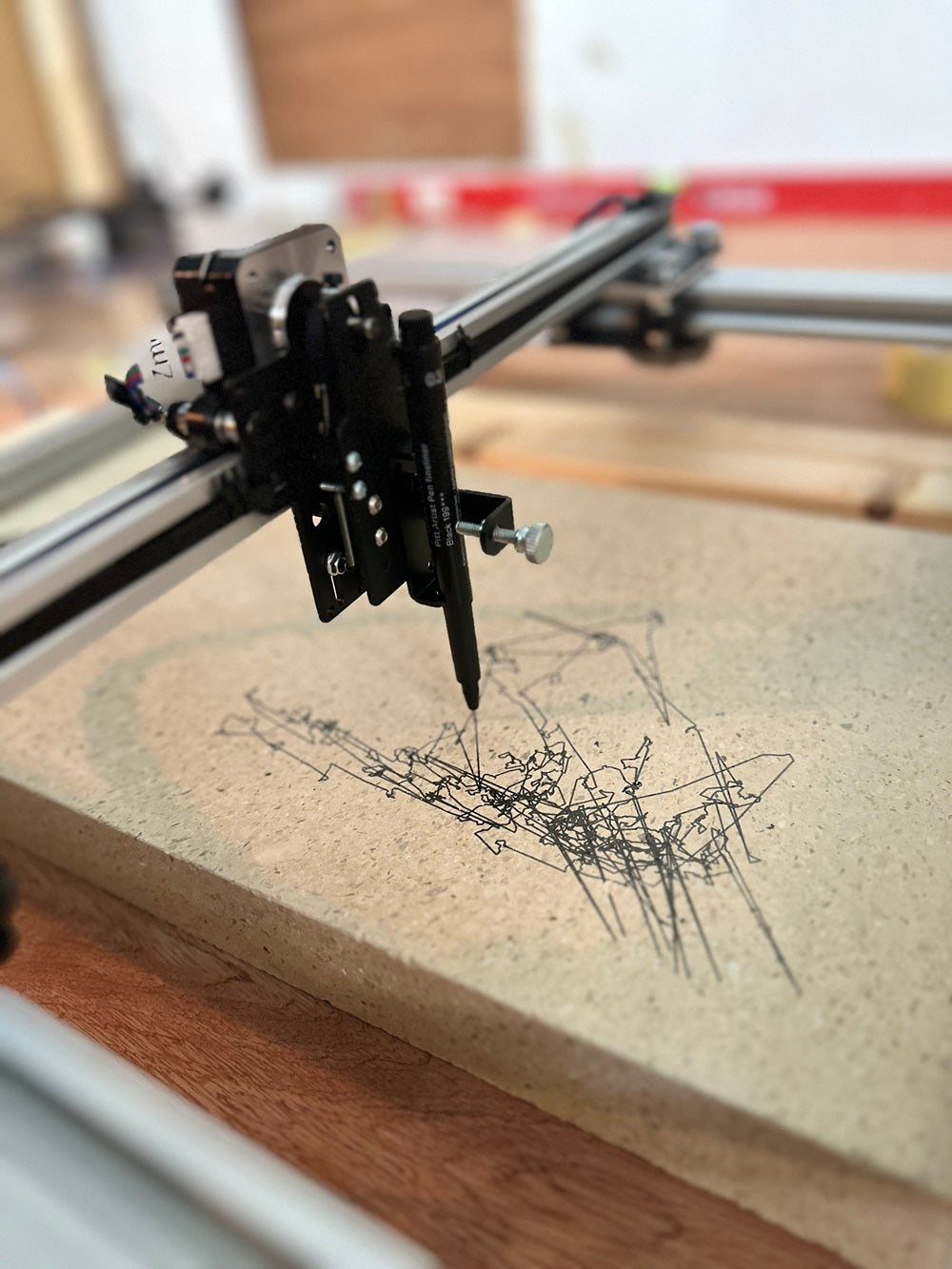

iDraw H A2 Stiftplotter-Zeichenroboter, Stiftplotter-Zeichenmaschine, Zeichnen Sie mehr als A2-Größe

iDraw H A2 Stiftplotter-Zeichenroboter, Stiftplotter-Zeichenmaschine, Zeichnen Sie mehr als A2-Größe

€923,95 EUR
€1.318,95 EUR €923,95 EUR
Sale Ausverkauft
Versand wird beim Checkout berechnet
Stecker
Größe

Wir präsentieren den iDraw H A2 Stiftplotter, Zeichenroboter, Schreibmaschine und Signaturmaschine | UUNA TEK – die ultimative Lösung für groß angelegte Kunstwerke und Designprojekte. Diese Spezialmaschine eignet sich unter anderem für generative Kunst, ethnisches Kostümdesign, die Kennzeichnung von Gepäckleder, das Zeichnen von Hilfslinien für mechanische Produkte und das Pressen von Faltlinien für Handarbeiten.

Vollständige Details anzeigen

Hauptmerkmale

  • Vertikale Montagemöglichkeit

    Der auf Vielseitigkeit ausgelegte iDraw H kann mühelos vertikal montiert werden, sodass großformatige Kunstwerke einfach und präzise erstellt werden können.

  • Supreme-Größenoptionen:

    Wählen Sie zwischen den Formaten A2, A1 und A0 – mit viel Platz, um Ihre größten Ideen umzusetzen. Die A0-Version misst beeindruckende 84,8 x 118 cm und bietet grenzenlose kreative Freiheit.

  • Leistungsstarke Schrittmotoren

    Ausgestattet mit 4 x 42 Schrittmotoren (mehr für die Größen A1/A0), die auch bei größeren Grundstücken eine robuste Leistung garantieren.

  • Unübertroffene Geschwindigkeit

    Mit einer Schreibgeschwindigkeit von 0–12.000 mm/min erledigt die UUNA TEK H-Version Ihre kreativen Projekte im Handumdrehen und behält dabei die gleiche Präzision bei, die unsere Marke auszeichnet.

  • Umfassender Software-Support

    Kompatibel mit Windows 7/8/10 (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur) und Linux, sodass Ihnen die richtigen Tools zur Verfügung stehen.

  • Für Präzision gebaut

    Mit einer mechanischen Präzision von Y:0,01 mm und X:0,01 mm ist die UUNA TEK H-Version die Verkörperung von Perfektion.

  • Benutzerfreundliche Konnektivität

    Nahtlose Verbindung über USB oder Bluetooth, wodurch es vielseitig und für alle zugänglich wird.

  • Erstklassige Rahmenmaterialien

    Hergestellt aus einer Mischung aus Aluminiumprofil und Stahlplatte, die Haltbarkeit und Langlebigkeit gewährleistet.

  • Anpassbare Leistung

    Es arbeitet in einem weiten Spannungsbereich (110 V – 220 V) und ist überall einsatzbereit.

  • Vielseitige Laseroptionen

    Wählen Sie aus Laserköpfen von 500 mW bis 15 W zum Gravieren von Holz, Kunststoff, Leder und Papier.

Benachrichtigung

UUNA TEK® H A0/A1/A2 sind Ableitungen des UUNA TEK® H A3 Stiftplotters ohne Unterbau, die speziell für eine größere Plotfläche neu konzipiert wurden.

Selbst mit dem verbesserten Schlitten müssen diese größeren Modelle im Allgemeinen mit geringerer Geschwindigkeit betrieben werden als ein normaler UUNA TEK® H A3, um die gleiche Qualität zu erreichen.

Um die Versandkosten und das Schadensrisiko zu reduzieren, werden diese Modelle teilweise zerlegt geliefert. Der Versand erfolgt direkt von unserem chinesischen Hersteller. Aufgrund der hohen Versandkosten akzeptieren wir keine Rücksendungen oder Rückerstattungen. Wir bieten jedoch kostenlosen Ersatz für defekte Teile und stellen die Funktionsfähigkeit sicher. Eine vollständige Rückerstattung ist nur aufgrund von Qualitätsproblemen möglich, wenn keine Lösung gefunden wurde.

Die Einfuhrsteuer sollte von Ihrem Zoll erhoben werden

Sie sind wirklich groß.

Diese Einheiten werden auf Bestellung in begrenzter Stückzahl gefertigt. Die Herstellung dauert mindestens einen Monat und der Versand mindestens 5-10 Werktage. Senden Sie uns nach der Bestellung eine E-Mail an uunatek@gmail.com, um alles zu bestätigen.

Bitte beachten Sie: Je größer die Maschine, desto größer die Abweichung. Die Maschine A2-A0 weist eine Abweichung von ca. 0,1–0,2 mm auf der X-Achse und ca. 0,2–0,3 mm auf der Y-Achse auf. Aufgrund grenzüberschreitender Transporte kann es vorkommen, dass sich das Förderband oder andere Teile während des Transports lösen. In diesem Fall müssen Sie die Maschine nach Erhalt möglicherweise per Fernzugriff über unser Online-Meeting hier anpassen: https://calendly.com/uunatek/iauto-support oder unsere YouTube-Videoanleitung hier ansehen: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s . Gleichzeitig erhöht sich die Abweichung, wenn die Softwareeinstellungen eine Hin- und Herbewegung zulassen.
In diesem Fall empfehlen wir:
1. Versuchen Sie, mit einer niedrigeren Geschwindigkeit zu schreiben und verwenden Sie die standardmäßig empfohlene Zeichengeschwindigkeit von 2000 mm/min
2. Schalten Sie die automatische Optimierungsfunktion nicht ein, sodass Sie hin und her gehen können, um die Abweichung zu verringern
3. Versuchen Sie, die X-Achse als Mittelachse des Bildes zu verwenden
4. Verwenden Sie einen schnelltrocknenden Stift
5. Versuchen Sie, Zeichenpapier zu verwenden und das Papier zu fixieren
6. Das Kunstwerk sollte nicht zu kompliziert sein. Wenn es wirklich kompliziert ist, empfiehlt es sich, es in mehreren Teilen zu zeichnen

Spezifikation

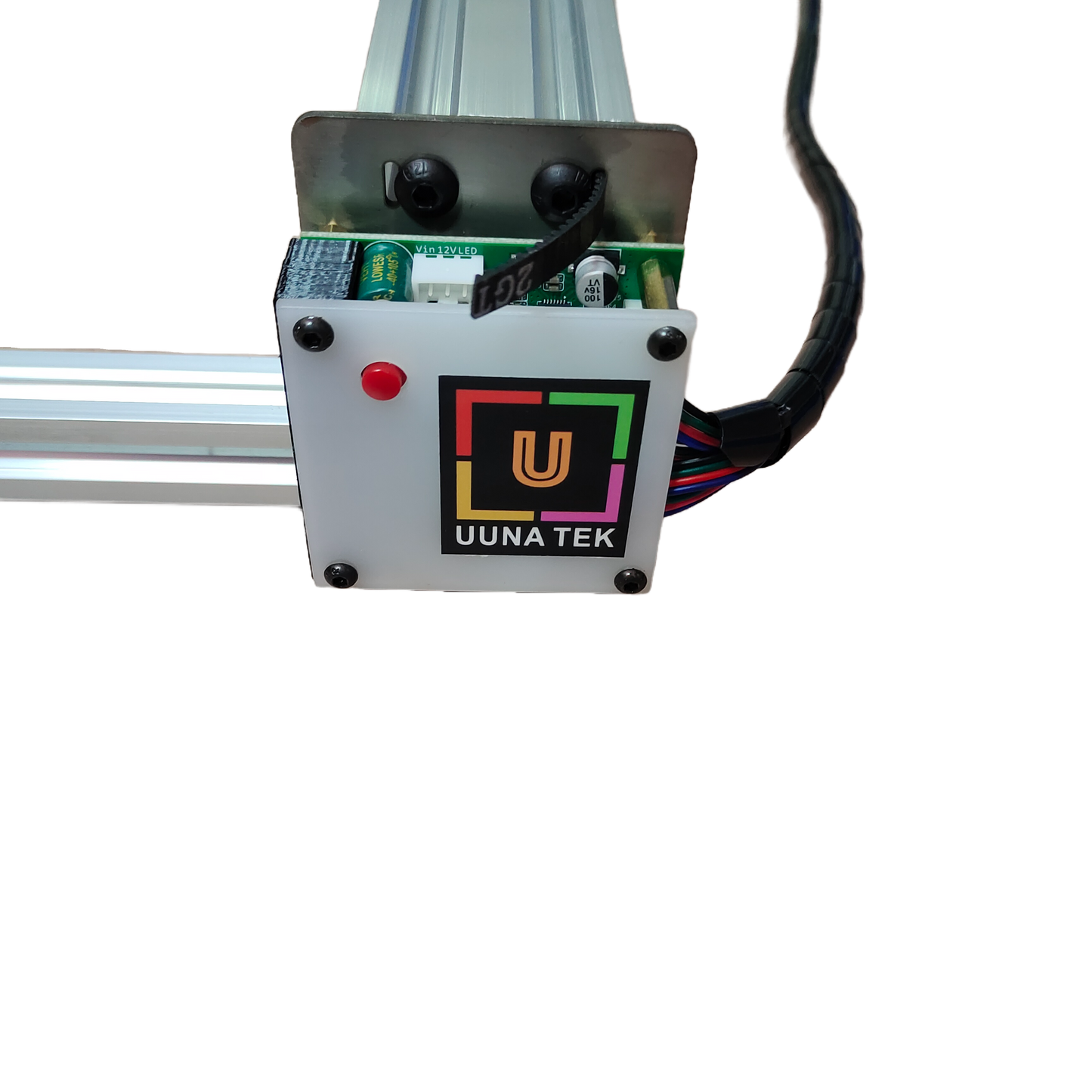

Hauptplatine: Drawcore V2.0

Firmware: GRBL-Kompatibilität

Add-ons: UUNA TEK® 2.0 Control

Rahmenmaterialien: Aluminiumprofil + Stahlplatte

Arbeitsbereich: A2: (16,5 x 23,4 Zoll) A1: (23,4 x 33,1 Zoll), A0: (33,1 x 46,8 Zoll)

Motoren: 4*42 Schrittmotoren (für die Größe A1/A0 können mehr Schrittmotoren verwendet werden)

Mechanische Präzision: Y: 0,01 mm, X: 0,01 mm

Schreibgeschwindigkeit: 0–12.000 mm/min (langsamer als A3-Format)

Baudrate: 115200 – 921600 (Standard: 115200)

Eingabeformat: JPG, JPEG, PNG, BMP, SVG usw.

Eingangsspannung: 110 V – 220 V (kompatibel)

Netzteilausgang: 12 V / 1 A

Betriebstemperatur: -20℃-50℃

Produktgröße: A2: (17 x 27 x 6,7 Zoll) A1: (24 x 35 x 6,7 Zoll), A0: (34 x 48 x 6,7 Zoll)

Nettogewicht: 5 kg-10kg

Eingeschränkter Schalter: Y

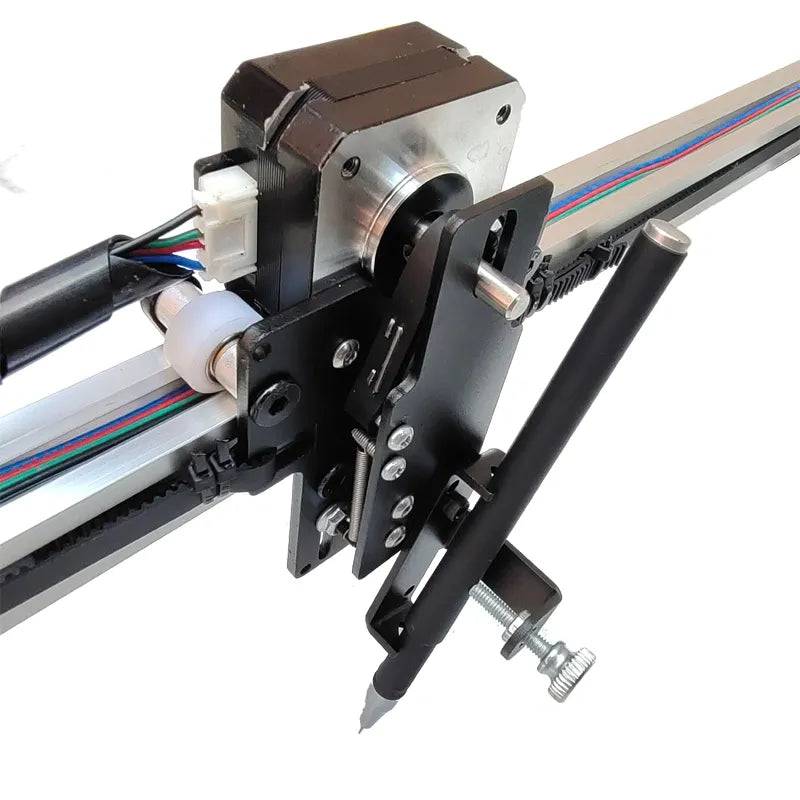

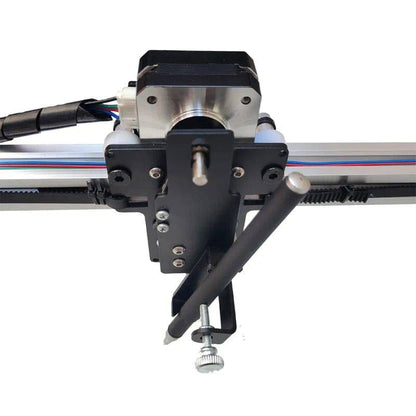

Einstellbarer Winkel für Stift: 70–90 Grad

Konnektivität: USB, Bluetooth

Unterstützte Betriebssysteme und Software: Windows 7/8/10 (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur), Linux

Packliste

1 x UUNA TEK iDraw H A2/A1/A0 Stiftplotter

1 X Werkzeugsätze

1 X Kurzanleitung

1 X Dankeskarte

Software

Laden Sie hier>>> die Inkscape-Software und umfangreiche Dateien herunter.

Sie finden die Software für Windows, Mac, Linux sowie die Montageanleitung für die Hardware und die Installationsdetails zur Software.

Für diejenigen, die erweiterte Funktionen benötigen:

1. Für diejenigen, die die Funktion zum Speichern der Plotdatei benötigen, laden Sie bitte diese Version herunter>>>

2. Für diejenigen, die eine E-Mail-Seriendruckfunktion benötigen,

Windows: Bitte laden Sie diese Version herunter>>>

Mac oder Linux, bitte laden Sie diese Version herunter>>>

3. Für diejenigen, die eine Laserfunktion benötigen, laden Sie bitte diese Version herunter>>>

4. Was ist, wenn ich über Programmierkenntnisse verfüge und die Originalparameter anpassen möchte, um die Geschwindigkeitsbegrenzung zu umgehen? Bitte laden Sie diese Version herunter>>>

Anleitungen

Für den UUNA TEK® 1.0 Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>

Für den UUNA TEK® 2.0 Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>

Für den UUNA TEK® H Pen Plotter sehen Sie sich bitte die Video-Tutorials hier an>>>

Informationen zur Software finden Sie im Video hier>>>

Informationen zur Laserfunktion finden Sie in den Video-Tutorials hier>>>

Richtlinien

Versandbedingungen: Alle Bestellungen werden innerhalb von 48 Stunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet. Die Lieferzeit beträgt 5-7 Werktage. Verzögerungen während der Verkaufssaison sind möglich. Die vollständigen Bedingungen finden Sie hier >>>

Rückgaberecht: Wir gewähren auf alle Produkte 1 Jahr Garantie. Kostenlose Rückgabe und Rückerstattung erfolgen nur bei Qualitätsproblemen oder Transportschäden. Kontaktieren Sie uns vor der Rücksendung über support@uunatek.com. Die vollständigen Bedingungen finden Sie hier >>>

Häufig gestellte Fragen

Was soll ich tun, wenn ich den roten Knopf drücke und die Maschine stoppt? Kann ich den Plot fortsetzen?

Ja, Sie können Ihre Arbeit nach dem Drücken des roten Not-Aus-Knopfes fortsetzen. Nach dem Drücken hält die Maschine an und wartet auf weitere Anweisungen. So fahren Sie fort:

  1. Öffnen Sie Ihre Inkscape -Software.
  2. Gehen Sie zum Menü „Erweiterungen“ .
  3. Suchen Sie den Abschnitt „Lebenslauf“ .
  4. Wählen Sie „Fortsetzen (von Home)“ oder „Fortsetzen (von der Stelle, an der Sie angehalten haben)“, je nachdem, ob Sie von vorne neu starten oder genau am Haltepunkt fortfahren möchten.

👉 Tipp: Achten Sie immer darauf, die richtige Lebenslaufoption basierend auf Ihrem Projektfortschritt auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.

Warum funktioniert meine Auto-Home-Funktion nicht richtig?

Hier sind einige Tipps zur Verwendung von Auto Home.

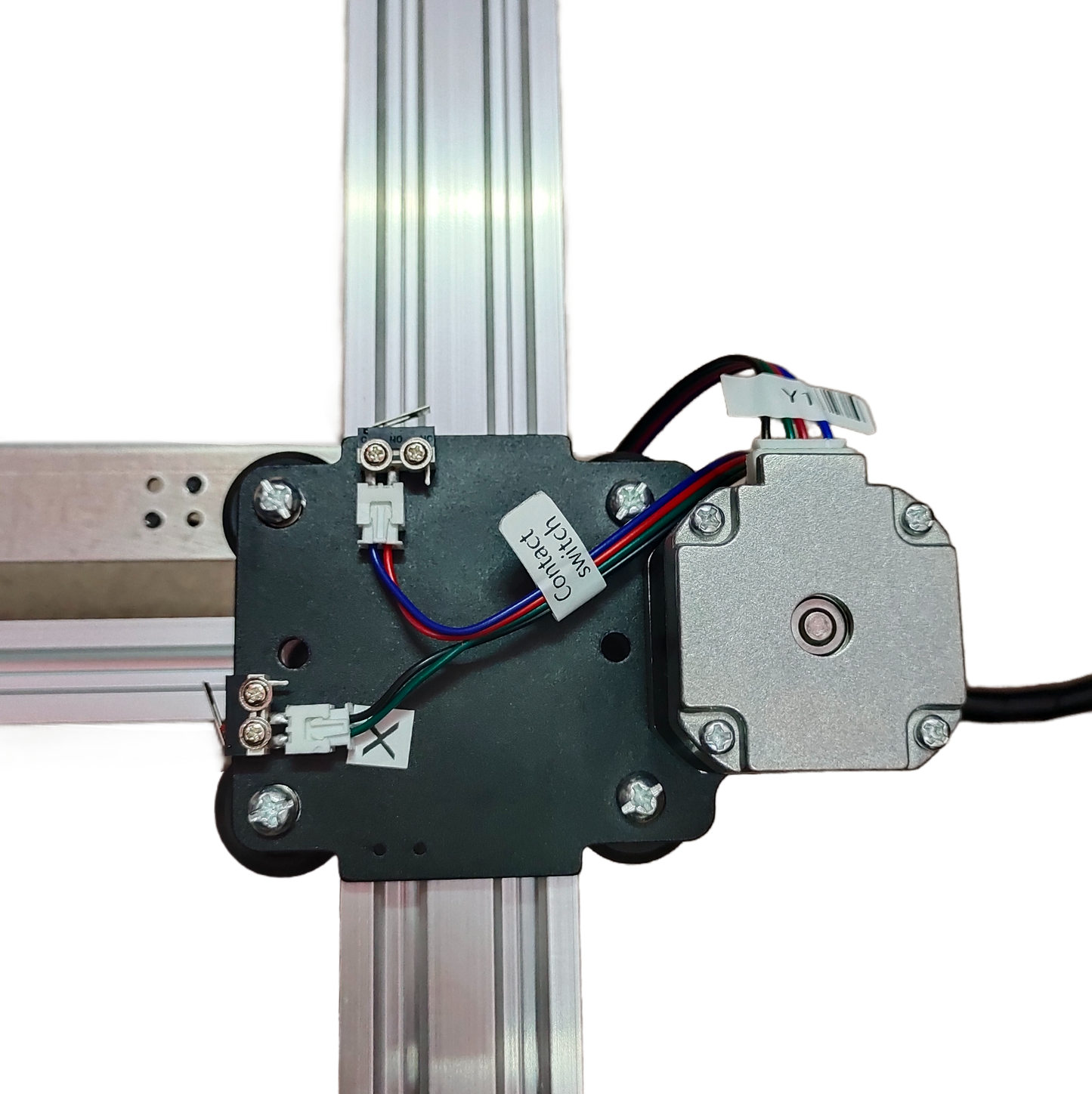

1. Überprüfen Sie, ob die Kabel des Kontaktschalters richtig angeschlossen sind. Folgen Sie dazu dieser Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc 2. Bewegen Sie den Wagen der X-Achse manuell so weit wie möglich nach links und überprüfen Sie, ob er den Kontaktschalter der X-Achse berührt.
3. Bewegen Sie den Y-Achsen-Trolley manuell bis zum Anschlag nach hinten und prüfen Sie, ob er den Y-Achsen-Kontaktschalter berührt.
4. Stellen Sie sicher, dass die Kabel richtig angeordnet sind, sodass sie nicht an den XY-Trolleys hängen bleiben. Lesen Sie diese Anleitung zum Ordnen der Z-Achsen-Kabel: https://www.youtube.com/watch?v=LTwPYPh3rdE

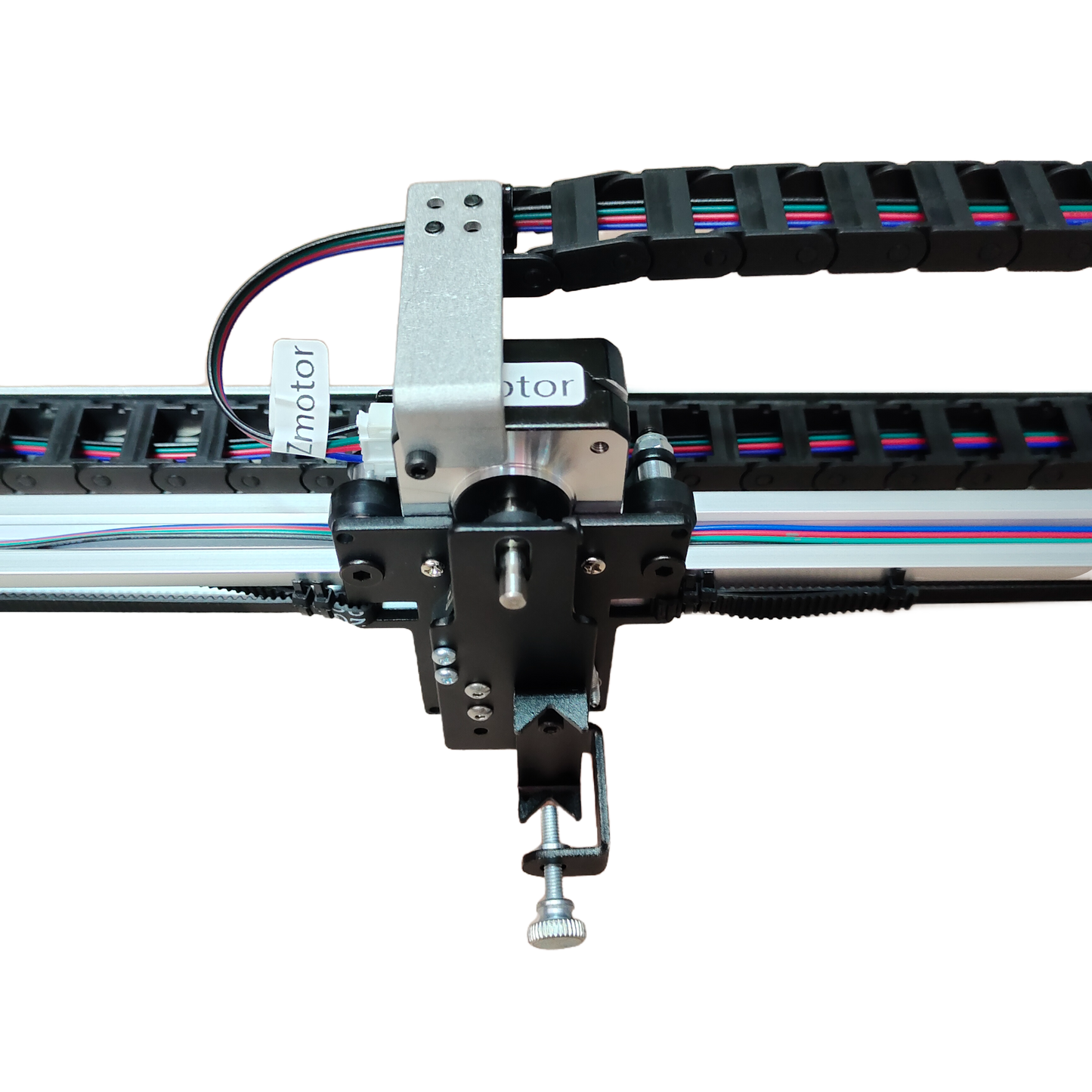

Kann die Z-Achse den Arbeitsabstand einstellen?

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

Kann die Stift-Ablagezeit kontrolliert werden?

Ja, die Stift-Aussetzzeit kann gesteuert werden.

Unterstützt die Maschine G-Code-Befehle?

Ja, es unterstützt G-Code-Befehle. Die Motherboard-Firmware ist mit GRBL kompatibel.

Kann die Z-Achse mit einer Nutzlast von etwa 30–35 g (wie eine massive Stahlsonde Ø10 mm, Länge 5 cm) reibungslos heben und drücken?

Ja, das ist möglich. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

Ist der Rahmen stabil genug, um Vibrationen beim Pressen zu vermeiden?

Ja, die H-Konstruktion ist ausreichend stabil. Die Arbeitsgeschwindigkeit ist einstellbar.

If it's possible at all to change the setting for how much the pens can be raised/lowered?

The code limits the height of Z-axis in default, you can adjust the following settings as images to get more flexible.

1.idraw_deps>idraw2_0internal>idraw.py

Adjust the height from 10 to the height you expected like 30 on self.options.pen_pos_up and self.options.pen_pos_down.

Download image 1

2. idraw2_0.inx

Adjust the max="10.0" to the height you like on <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Download image 2
