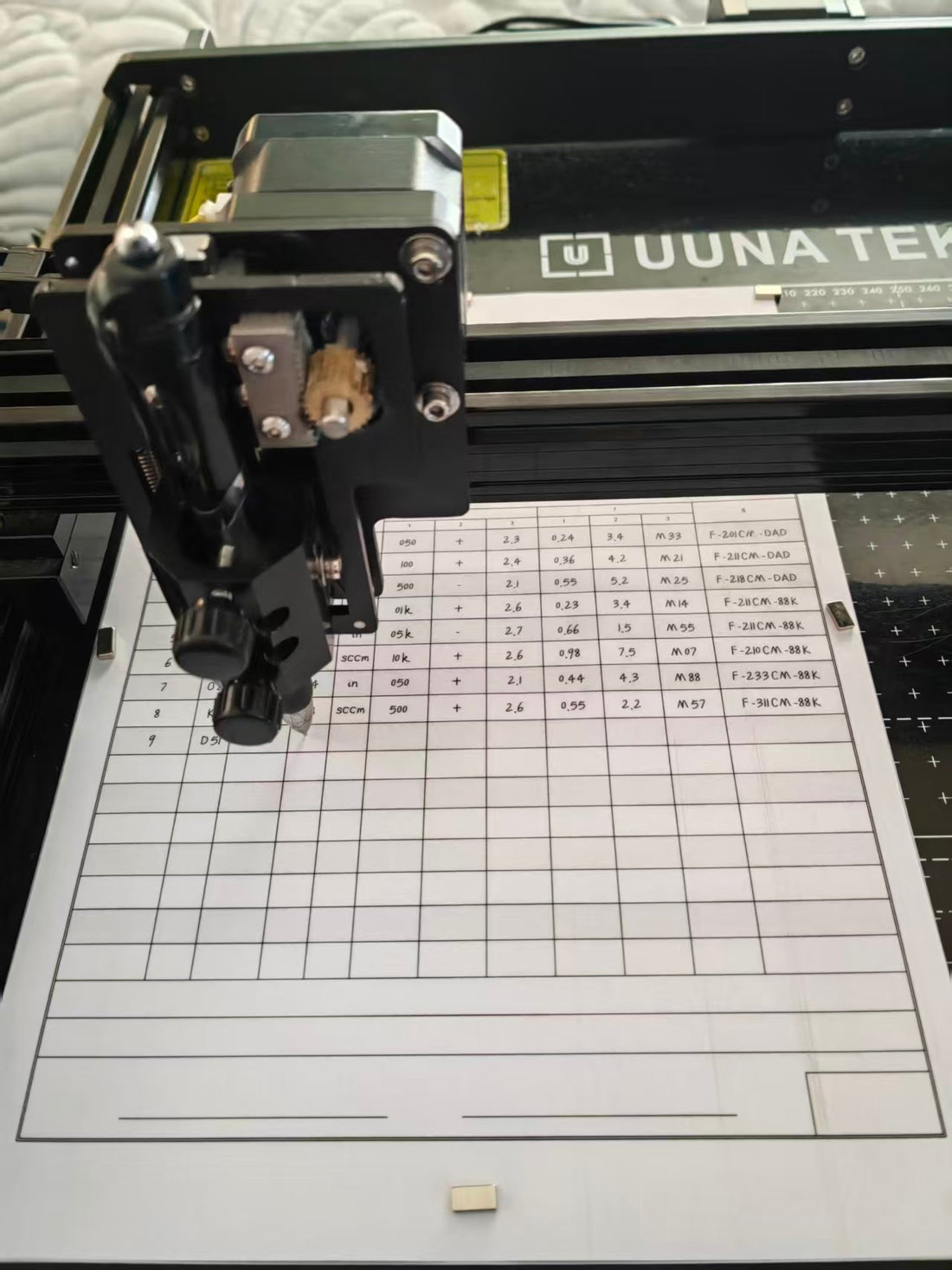

Formulare automatisch ausfüllen mit dem UUNA TEK 3.0 Stiftplotter

Das manuelle Ausfüllen von gedruckten Formularen kann zeitaufwendig und wiederholend sein, insbesondere wenn derselbe Formulartyp mehrfach mit unterschiedlichen Angaben ausgefüllt werden muss. Mit dem UUNA TEK 3.0 Premium Stiftplotter, Inkscape und der integrierten Tabellenfunktion können Sie eine digitale Formularvorlage erstellen, exakt an das gedruckte Dokument anpassen und die erforderlichen Informationen automatisch in die jeweiligen Felder schreiben lassen.

Dieser Leitfaden zeigt den vollständigen Ablauf für das automatische Ausfüllen von Formularen mit dem UUNA TEK 3.0 – von der Softwareinstallation und der 1:1-Kalibrierung über die Ausrichtung des Hintergrundbildes und die Erstellung der Tabelle bis hin zur Dateneingabe und dem eigentlichen Schreibvorgang.

1. Benötigte Software prüfen

Stellen Sie zunächst sicher, dass sowohl Inkscape als auch die UUNA TEK 3.0 Software auf Ihrem Computer installiert sind.

Falls eines der beiden Programme noch nicht installiert ist, folgen Sie dem entsprechenden Tutorial:

Inkscape Installation:
Inkscape Installation Tutorial

UUNA TEK 3.0 Installation:
UUNA TEK 3.0 Installation Tutorial

Sobald beide Programme installiert und einsatzbereit sind, können Sie das Formular vorbereiten.

2. Das auszufüllende Formular drucken

Drucken Sie zunächst das Formular oder Dokument aus, das der UUNA TEK 3.0 Stiftplotter später beschreiben soll.

Wichtig: Wählen Sie in den Druckereinstellungen „Tatsächliche Größe“ („Actual Size“).

Verwenden Sie keine Optionen wie „An Seite anpassen“ oder eine automatische Skalierung. Die physischen Abmessungen des gedruckten Formulars müssen exakt denen der ursprünglichen PDF-Datei entsprechen. Eine veränderte Druckgröße kann später zu Problemen bei der Ausrichtung führen.

Das gedruckte Dokument dient anschließend als physische Referenz für die Kalibrierung der digitalen Vorlage.

3. Formulargröße in Inkscape kalibrieren und als Bild exportieren

Nachdem das Formular gedruckt wurde, verwenden Sie Inkscape, um sicherzustellen, dass das digitale Dokument exakt dieselben physischen Abmessungen wie die gedruckte Version besitzt.

Schritt 1: Original-PDF öffnen

Öffnen Sie die ursprüngliche Formular-PDF in Inkscape.

Drücken Sie Strg + A, um alle Objekte im Dokument auszuwählen.

Schritt 2: Physische Abmessungen messen und kalibrieren

Messen Sie die tatsächliche Breite und Höhe des gedruckten Formulars mit einem Messschieber oder einem anderen geeigneten Messwerkzeug.

Passen Sie in Inkscape die Größe und Position der ausgewählten Objekte so an, dass die digitale Vorlage exakt mit dem gedruckten Formular übereinstimmt.

Ziel ist ein 1:1-Verhältnis zwischen der digitalen Formularvorlage und dem tatsächlich gedruckten Papier.

Eine präzise 1:1-Kalibrierung ist entscheidend. Wenn digitale Vorlage und gedrucktes Formular unterschiedliche Abmessungen haben, können die späteren Schreibpositionen von den vorgesehenen Formularfeldern abweichen.

Schritt 3: Kalibriertes Formular exportieren

Nach Abschluss der Größenkalibrierung gehen Sie zu:

Datei → Exportieren

Exportieren Sie das kalibrierte Formular als JPG-Bild.

Das exportierte JPG sollte dieselben physischen Abmessungen wie das gedruckte Formular besitzen. Anschließend wird es in die UUNA TEK 3.0 Software importiert und dort als Hintergrundreferenz für die Ausrichtung verwendet.

4. Hintergrundbild in UUNA TEK 3.0 importieren

Sobald das kalibrierte JPG fertig ist, öffnen Sie die UUNA TEK 3.0 Software.

Schritt 1: Papierformat einstellen

Stellen Sie das Papierformat auf:

A4 – 21,0 cm × 29,7 cm

Das ausgewählte Papierformat muss dem tatsächlich verwendeten Druckpapier entsprechen.

Schritt 2: Kalibriertes JPG importieren

Importieren Sie das aus Inkscape exportierte JPG.

Das importierte Bild dient als visuelle Hintergrundreferenz. Dadurch können Sie das ursprüngliche gedruckte Formular innerhalb der Software sehen und das digitale Tabellenobjekt präzise über den vorhandenen Formularfeldern positionieren.

In diesem Stadium sollten das gedruckte Formular und der digitale Arbeitsbereich dieselben 1:1-Abmessungen besitzen.

5. Tabelle zum Ausfüllen des Formulars erstellen

Nachdem die Hintergrundreferenz importiert wurde, erstellen Sie eine digitale Tabelle, die den Feldern des gedruckten Formulars entspricht.

Schritt 1: Neue Tabelle erstellen

Klicken Sie unten links in der Benutzeroberfläche der UUNA TEK 3.0 Software auf:

Table → New

Schritt 2: Tabellenparameter festlegen

Stellen Sie die Tabellenparameter entsprechend dem Aufbau und den tatsächlichen Abmessungen Ihres Formulars ein.

Beispiel:

• Rows: 16
• Columns: 12
• Rows height: 10
• Columns width: 10

Nachdem Sie die benötigten Werte eingegeben haben, klicken Sie auf Add, um die Tabelle zu erstellen.

Schritt 3: Tabelle am gedruckten Formular ausrichten

Verschieben Sie die neu erstellte Tabelle so, dass ihre Gitterlinien exakt mit den entsprechenden Feldern auf dem Hintergrund-JPG übereinstimmen.

Nehmen Sie sich für diesen Schritt ausreichend Zeit und überprüfen Sie die Ausrichtung sorgfältig.

Das Hintergrund-JPG dient ausschließlich als Ausrichtungshilfe. Der eigentliche Schreibvorgang wird durch das Tabellenobjekt innerhalb der UUNA TEK 3.0 Software ausgeführt.

6. Inhalte in die Formularfelder eingeben

Nachdem die Tabelle korrekt ausgerichtet wurde, können Sie die Informationen eingeben, die geschrieben werden sollen.

Klicken Sie auf die gewünschte Tabellenzelle. Daraufhin öffnet sich ein Bearbeitungsfenster, in dem Sie die erforderlichen Inhalte eingeben können.

Je nach Projekt können Sie beispielsweise folgende Einstellungen anpassen:

• Schriftart
• Schriftgröße
• Zeichenabstand
• Zeilenabstand
• Weitere Textformatierungseinstellungen

Klicken Sie anschließend auf Apply, um die Einstellungen zu bestätigen.

Wiederholen Sie diesen Vorgang für jede Zelle, die ausgefüllt werden soll.

Wenn Sie Tabelleninhalte stapelweise und automatisch einfügen möchten, können Sie die Verknüpfungsfunktion verwenden, um eine externe Tabellen-Datenquelle mit der Software zu verbinden. Dadurch lassen sich die gewünschten Inhalte automatisch in die entsprechenden Felder der Tabelle übernehmen.

1. Tabelle als Datenquelle vorbereiten

Bereiten Sie zunächst die Tabelle vor, deren Inhalte automatisch eingefügt werden sollen. Diese Tabelle dient als Datenquelle für den späteren Import.

2. Inhalte für den Import markieren

Markieren Sie anschließend die Bereiche der Tabelle, in die Inhalte eingefügt werden sollen, in Rot und speichern Sie die Datei.

Wichtig: Nur rot markierte Inhalte können anschließend in die Software geladen werden. Schwarze Inhalte werden beim Import nicht berücksichtigt.

3. Tabelle in die Software importieren

Öffnen Sie nun die Software und gehen Sie zu 【Bearbeiten】 → 【Import】. Wählen Sie anschließend die vorbereitete Tabelle aus und klicken Sie auf 【Open】.

Wählen Sie danach 【Roter Inhalt und Clip】 und anschließend 【Nur Inhalt aktualisieren】. Die markierten Tabelleninhalte werden daraufhin in die Software geladen.

7. Formular mit dem UUNA TEK 3.0 beschreiben

Sobald Formularvorlage und Inhalte vorbereitet sind, kann der physische Schreibvorgang beginnen.

Schritt 1: Stift und Papier einsetzen

Setzen Sie den Schreibstift in den UUNA TEK 3.0 Stiftplotter ein und befestigen Sie das leere gedruckte Formular sicher auf dem Gerät.

Stellen Sie anschließend die Kommunikationsverbindung zwischen Computer und Gerät her.

Schritt 2: Vorschau überprüfen

Kontrollieren Sie vor dem Start sorgfältig die Vorschau in der Software und stellen Sie sicher, dass:

• die Tabelle korrekt ausgerichtet ist;
• die Schreibpositionen mit den gedruckten Formularfeldern übereinstimmen;
• der Text korrekt positioniert ist;
• das Papierformat richtig eingestellt ist.

Wenn alle Einstellungen korrekt sind, klicken Sie in der Software auf Write.

Der UUNA TEK 3.0 schreibt die vorbereiteten Inhalte anschließend automatisch in die entsprechenden Felder des gedruckten Formulars.

Das fertige Dokument sollte die eingegebenen Informationen präzise innerhalb der vorgesehenen Formularfelder enthalten.

Wichtige Tipps für das automatische Ausfüllen von Formularen

1. Exakte 1:1-Skalierung beibehalten

Eine präzise 1:1-Skalierung ist der wichtigste Faktor bei diesem Workflow.

Sowohl beim Drucken als auch bei der Kalibrierung in Inkscape müssen die digitalen Abmessungen und das physische Papier exakt im gleichen Verhältnis bleiben.

Wenn das gedruckte Formular falsch skaliert wurde, kann die digitale Tabelle nicht mehr korrekt mit den physischen Formularfeldern übereinstimmen. Dadurch kann der Text außerhalb der vorgesehenen Bereiche geschrieben werden.

2. Das Hintergrund-JPG nur als Referenz verwenden

Das importierte JPG dient ausschließlich als visuelle Ausrichtungshilfe.

Der UUNA TEK 3.0 schreibt nicht das Hintergrund-JPG selbst. Die tatsächliche Schreibausgabe wird durch das in der UUNA TEK 3.0 Software erstellte Tabellenobjekt erzeugt.

Dieser Unterschied ist bei der Erstellung und Einrichtung der Formularvorlage wichtig.

Fazit

Mit Inkscape und dem UUNA TEK 3.0 Premium Stiftplotter lässt sich ein präziser Workflow für das automatische Ausfüllen von Formularen realisieren. Entscheidend ist, die 1:1-Abmessungen von der ursprünglichen PDF-Datei bis zum gedruckten Papier beizubehalten, das Formular in Inkscape exakt zu kalibrieren und anschließend das Tabellenobjekt mithilfe des JPG-Hintergrunds am physischen Formular auszurichten.

Für Anwender, die mehrere Formulare bearbeiten müssen, kann die Binding-Funktion externe Tabellendaten mit der Tabelle verknüpfen. Dadurch lassen sich unterschiedliche Datensätze für die Erstellung mehrerer Formulare verwenden und der Prozess des automatisierten Formularausfüllens effizienter gestalten.
