Feiern Sie den Vatertag kreativ und bedeutungsvoll, indem Sie eine personalisierte Karte mit drei verschiedenen Maschinen gestalten, die alle von einem einzigen Computer gesteuert werden. Diese Anleitung führt Sie Schritt für Schritt durch den Prozess – von der Vorbereitung Ihres Designs bis zum Drucken und Schreiben der endgültigen Nachricht – mit UUNA TEK-Maschinen und Softwaretools.
Kartendesign-Übersicht
Die Vatertagskarte besteht aus drei Hauptelementen:
Umschlag: Auf der Vorderseite steht „Alles Gute zum Vatertag“.
Briefpapier (obere Hälfte): Eine einzigartige Illustration in der oberen rechten Ecke.
Briefpapier (untere Hälfte): Eine persönliche Nachricht an Ihren Vater.
Erforderliche Ausrüstung und Software
Hardware:
Software:
- DrawingBotV3 (Bild-zu-Vektor-Konvertierung)
- Inkscape (Vektorbearbeitung)
- UUNA TEK für iAuto
- UUNA TEK für U3
Schritt-für-Schritt-Anleitung
Schritt 1: Wählen Sie ein Foto aus
Wählen Sie ein aussagekräftiges Bild aus, das Sie in Ihr Kartendesign integrieren möchten.
Schritt 2: Konvertieren Sie das Bild in SVG
Verwenden Sie DrawingBotV3, um das Foto in eine SVG-Datei (Scalable Vector Graphics) zu konvertieren, die für das Vektorplotten geeignet ist.
Schritt 3: Bearbeiten Sie das SVG in Inkscape
Öffnen Sie die SVG-Datei in Inkscape.
Entfernen Sie alle unnötigen Elemente aus dem Bild.
Das Ziel besteht darin, das Bildmaterial für den Druck zu isolieren und zu bereinigen.
Schritt 4: Dokumentgröße anpassen
Stellen Sie die Dokumentabmessungen so ein, dass sie der tatsächlichen Größe der Grußkarte entsprechen:
Breite: 115 mm
Höhe: 170 mm
Schritt 5: Positionieren Sie das Bildmaterial
Passen Sie die Größe des Bilds an und verschieben Sie es, sodass es in der oberen rechten Ecke des Dokumentlayouts angezeigt wird.
Schritt 6: Drucken Sie das Bildmaterial mit iDraw HS-A3
Verwenden Sie die iDraw HS-A3-Erweiterung in Inkscape:
Gehen Sie zu Erweiterungen > iDraw HSE Control
Senden Sie den Entwurf zum Zeichnen an Ihre Maschine.
Schritt 7: Text hinzufügen mit UUNA TEK für iAuto
Starten Sie UUNA TEK für iAuto.
Importieren Sie ein Hintergrundbild, das der Größe Ihrer Grußkarte (11,5 cm × 17 cm) entspricht.
Dieser Hintergrund hilft dabei, Ihren Text genau zu positionieren.
📷 Tipp: Achten Sie beim Fotografieren Ihres Kartenhintergrunds darauf, dass das Bild gerade bleibt, und schneiden Sie unnötige Bereiche aus, um eine präzise Ausrichtung zu gewährleisten.
Schritt 8: Hintergrund in UUNA TEK für iAuto vorbereiten
Öffnen Sie das zugeschnittene Hintergrundfoto.
Laden Sie das zuvor bearbeitete SVG-Bild.
Fügen Sie zwei Textfelder hinzu:
Eine für den Namen des Empfängers
Eine für die personalisierte Nachricht
Schritt 9: Personalisierte Nachrichten aktivieren
So schreiben Sie einzigartige Nachrichten für verschiedene Personen:
Erstellen Sie eine Tabelle (z. B. im Excel- oder CSV-Format):
Spalte A: Namen
Spalte B: Nachrichten
Binden Sie in UUNA TEK für iAuto:
Das obere Textfeld zu Spalte A
Das untere Textfeld zu Spalte B
Die Software erstellt anhand dieser Daten 10 personalisierte Grußkarten.
Schritt 10: Vorlage speichern und G-Code generieren
Speichern Sie das Projekt als wiederverwendbare Vorlage.
Generieren Sie G-Code-Dateien für die Schreibsequenz.
⚠️ Hinweis: Beginnen Sie zu diesem Zeitpunkt noch nicht mit dem Schreiben – wir bereiten lediglich die Vorlage vor.
Erstellen der Umschlagvorlage
Dieser Vorgang ist einfacher, da Sie nur einen allgemeinen Gruß in eine vordefinierte Umschlaggröße einfügen müssen.
Papiergröße festlegen: 120 mm × 90 mm
Wählen Sie eine beliebige Stelle auf dem Umschlag, um „Alles Gute zum Vatertag“ zu schreiben.
Verwenden Sie UUNA TEK für U3, um:
Hintergrund- und SVG-Grafiken importieren (falls erforderlich)
Bild-Schreib-Layout generieren
Endproduktion
Sobald alle Vorlagen fertig sind, schließen Sie Ihre Geräte an und legen Sie Stift und Papier in jedes Gerät ein. Fahren Sie mit dem koordinierten Zeichen- und Schreibprozess fort.
Maschinenzuordnungen:
iDraw HS-A3 und U3-A3: Verantwortlich für Illustrationen
iAuto: Verantwortlich für das Schreiben personalisierter Nachrichten

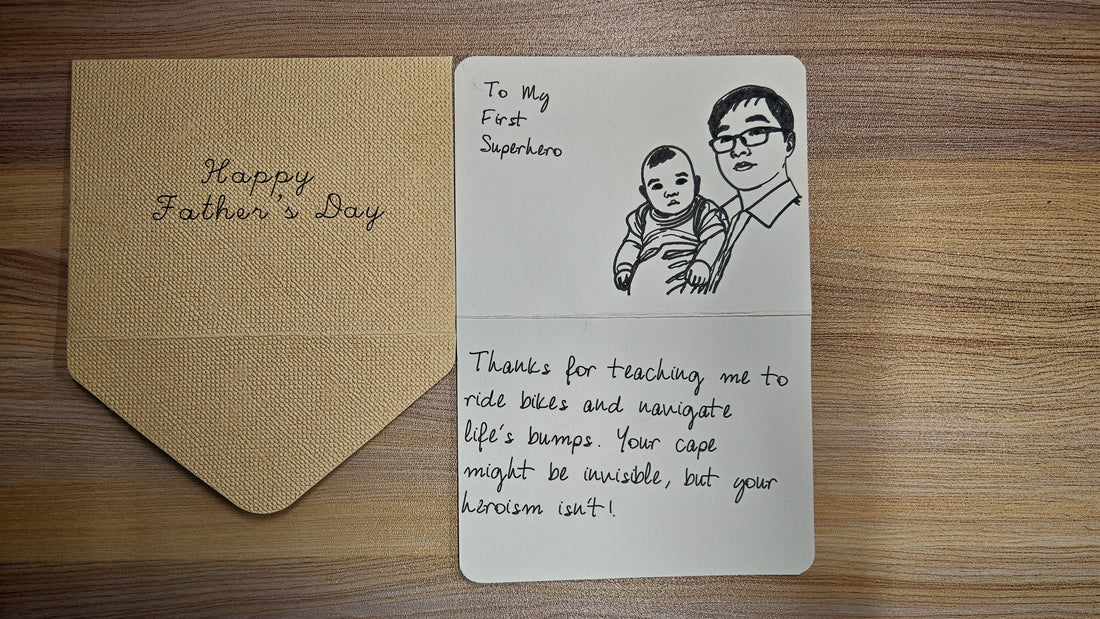

Ergebnisse
Nachdem der Zeichen- und Schreibvorgang abgeschlossen ist, verfügen Sie über einen Satz professionell gestalteter, vollständig individuell gestalteter Vatertagskarten und -umschläge.
