How to Use the Hidden-line Removal Feature with iDraw HSE Pen Plotters

So verwenden Sie die Funktion zum Entfernen verdeckter Linien mit iDraw HSE-Stiftplottern

Der iDraw HSE Stiftplotter ist ein leistungsstarkes Werkzeug für die präzise Erstellung komplexer Designs. Eine seiner herausragenden Funktionen ist die Entfernung verdeckter Linien. Sie vereinfacht komplexe Zeichnungen, indem unnötige, durch gefüllte Formen verdeckte Pfade ignoriert werden. Diese Funktion sorgt für saubere und optisch präzise Plots, insbesondere bei überlappenden Objekten. In dieser Anleitung führen wir Sie Schritt für Schritt durch die Verwendung der Funktion zur Entfernung verdeckter Linien mit iDraw HSE und erleichtern Ihnen so die Erstellung anspruchsvoller, professioneller Designs. Hier finden Sie eine Schritt-für-Schritt-Anleitung basierend auf dem Artikel zur Verwendung der Funktion zur Entfernung verdeckter Linien in iDraw HSE.

Schritt 1: Verstehen der Entfernung verdeckter Linien

Grundlegendes zum Entfernen verdeckter Linien


Durch die Entfernung verdeckter Linien ignoriert iDraw bestimmte Pfade in einer Zeichnung, wenn diese von gefüllten Formen überlappt oder verdeckt werden. Dies ermöglicht sauberere Plots. Diese Funktion ist besonders hilfreich beim Erstellen komplexer, geschichteter Designs mit überlappenden Objekten.
Sehen wir uns hier ein Beispiel an:
In meinem Inkscape-Design befinden sich links viele überlappende Halbkreise. Jeder Halbkreis ist mit einer anderen Farbe gefüllt und verfügt über ein Strichattribut. Wenn Sie ihn normal zeichnen, ergibt sich der Effekt rechts: Alle Striche werden gezeichnet, und die Linien jedes Halbkreises sind versetzt. Dies steht im Widerspruch zum tatsächlichen Effekt links, und es entsteht kein wirkliches Gefühl der Überlappung im visuellen Effekt.

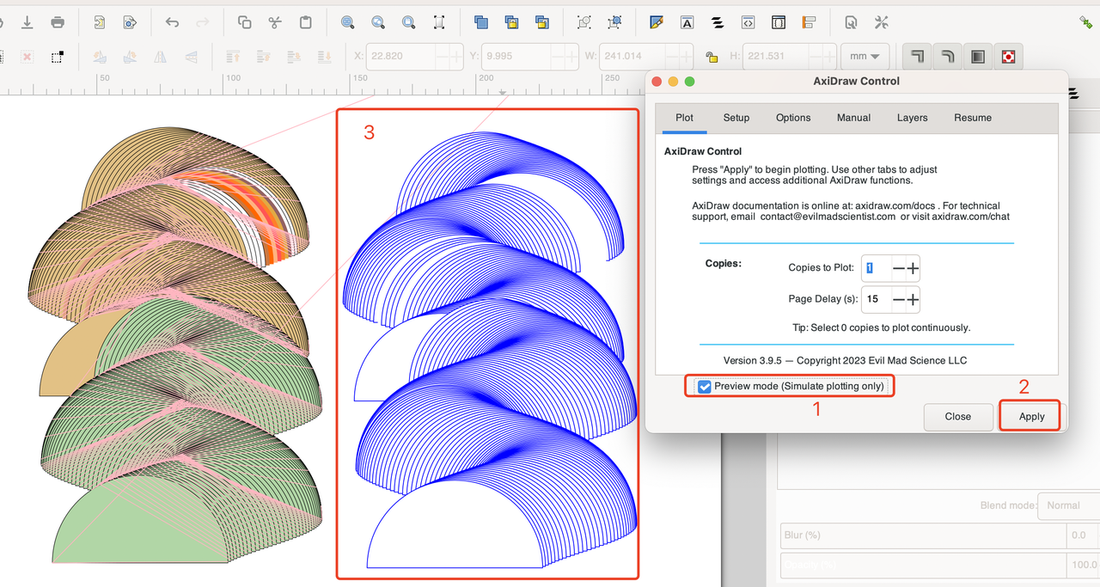

Wenn wir jetzt die Funktion zum Entfernen verdeckter Linien aktivieren, verwenden Sie die Vorschaufunktion und Sie erhalten den gewünschten Effekt:

Sie werden den gewünschten Effekt erzielen



Schritt 2: Aktualisierung auf AxiDraw 3.9

Aktualisierung auf AxiDraw 3.9


Wenn iDraw HSE diese Funktion nutzen möchte, muss es derzeit das AxiDraw-Plugin verwenden (Sie können es hier herunterladen: https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Stellen Sie außerdem sicher, dass Ihre Inkscape AxiDraw-Erweiterung auf Version 3.9 (oder eine höhere Version) aktualisiert ist, da dies die Version ist, in der die Funktion zum Entfernen versteckter Linien eingeführt wurde.

Schritt 3: Vorbereiten Ihres Designs

Vorbereiten Ihres Designs


Bereiten Sie Ihre Zeichnung in einem Vektorbearbeitungsprogramm wie Inkscape vor. Markieren Sie mit Füllungen Bereiche, in denen Pfade nicht angezeigt werden sollen. Diese Technik ist hilfreich bei komplexen Designs, bei denen bestimmte Teile ausgeblendet werden sollen.

Schritt 4: Konfigurieren der Entfernung verdeckter Linien

Schritt 4: Konfigurieren der Entfernung verdeckter Linien


Aktivieren Sie in der AxiDraw-Software die Funktion zum Entfernen verdeckter Linien. Diese Funktion ist standardmäßig deaktiviert. Aktivieren Sie sie daher manuell, um die Funktion zum Entfernen verdeckter Linien anzuwenden.
1. Entfernen verdeckter Linien aktivieren: Gehen Sie in der AxiDraw-Steuerung zu den Optionen – Erweiterte Einstellungen und aktivieren Sie das Entfernen verdeckter Linien.

2. Bedingungen: Es werden nur Pfade mit Stricheigenschaften dargestellt, die nicht durch gefüllte Objekte verdeckt sind. Objekte ohne Striche oder solche hinter gefüllten Bereichen werden ignoriert. Beispielsweise wird der Halbkreis, obwohl er mit Farbe gefüllt ist, letztendlich nicht gezeichnet, da er keinen Strich hat. (Hinweis: Der in der Vorschau generierte blaue Pfad kann durch Anklicken ausgewählt, gezogen und gelöscht werden.)

Nur Pfade mit Stricheigenschaften
Nur Pfade mit Stricheigenschaften


Schritt 5: Vorschau und Feinabstimmung

Vorschau und Feinabstimmung


Nutzen Sie den Vorschaumodus, um die Ausgabe zu simulieren und sicherzustellen, dass die Entfernung verdeckter Linien wie erwartet funktioniert. Passen Sie Füllungen und Konturen in Ihrem Design gegebenenfalls an, um das gewünschte Ergebnis zu erzielen.

Schritt 6: Plotten Ihres Designs

Wenn Sie mit der Vorschau zufrieden sind, können Sie mit dem Plotten fortfahren. Das Ergebnis ist wie folgt:

Plotten Ihres Designs

Zusammenfassung

Mit den in dieser Anleitung beschriebenen Schritten können Sie die Funktion zum Entfernen verdeckter Linien im iDraw HSE Pen Plotter optimal nutzen und so sauberere und präzisere Plots erzielen. Vom Verständnis des Konzepts und der Aktualisierung der erforderlichen Software über die Konfiguration der Einstellungen in AxiDraw bis hin zur Vorschau Ihres Designs bietet diese Funktion eine hervorragende Möglichkeit, die Qualität Ihrer komplexen Designs zu verbessern. Mit nur wenigen einfachen Schritten können Sie redundante Linien entfernen und sich auf das Wesentliche konzentrieren: die mühelose Erstellung beeindruckender Kunstwerke.
