So stellen Sie die Heimposition des iDraw H SE Stiftplotters ein und verstehen Sie das CNC Koordinatensystem

Der iDraw Stiftplotter (insbesondere das Modell iDraw H SE) bietet eine flexible Steuerung der „Heimposition“ – der entscheidenden Ursprungsposition, die sicherstellt, dass Ihre Zeichnungen perfekt ausgerichtet sind. Egal, ob Sie Vollformatpapier oder kleinere Blätter verwenden, die Beherrschung der Stiftplotter Einrichtung für die Heimposition ist der Schlüssel zu einem reibungslosen Betrieb. Im Folgenden führen wir Sie durch zwei einfache Methoden zur Einstellung der Heimposition sowie eine klare Erklärung des CNC Koordinatensystems, um die Leistung Ihres Stiftplotters optimal zu nutzen.

Option 1: Standard-Heimposition (Vollformatmodus)

Dieser Modus eignet sich perfekt, wenn Sie den gesamten Arbeitsbereich Ihres iDraw H SE Stiftplotters nutzen – z. B. für Vollformatblätter wie A3, A2 oder größere (passend zu den 30% Rabatt-Modellen in unserer Sammlung).

Anleitung:

• Stellen Sie sich vor dem Gerät auf, wie in dem unten abgebildeten Bild gezeigt.
• Die Standard-Heimposition ist voreingestellt auf die obere rechte Ecke des vollen Arbeitsbereichs des Stiftplotters.
• Diese Einstellung ist ideal für Vollformatpapier oder wenn Sie den gesamten Plotterbereich Ihres iDraw Stiftplotters nutzen möchten.
• Um den Stift jederzeit zurück zur Standard-Ursprungsposition zu bringen, nutzen Sie die „Home“-Taste in Ihrer Steuersoftware (z. B. Inkscape mit der AxiDraw-Erweiterung oder der eigenständigen UUNA TEK-Software).

Option 2: Benutzerdefinierte Heimposition (Kleinen Papierformatmodus)

Wenn Sie mit kleineren Papierformaten arbeiten (ohne den vollen Arbeitsbereich zu nutzen), stellt eine benutzerdefinierte Heimposition sicher, dass Ihre Zeichnungen mit den Papierrändern ausgerichtet bleiben – ein wichtiger Schritt bei der Stiftplotter Einrichtung.

Anleitung:

• Schalten Sie zuerst den iDraw H SE Stiftplotter vollständig aus.

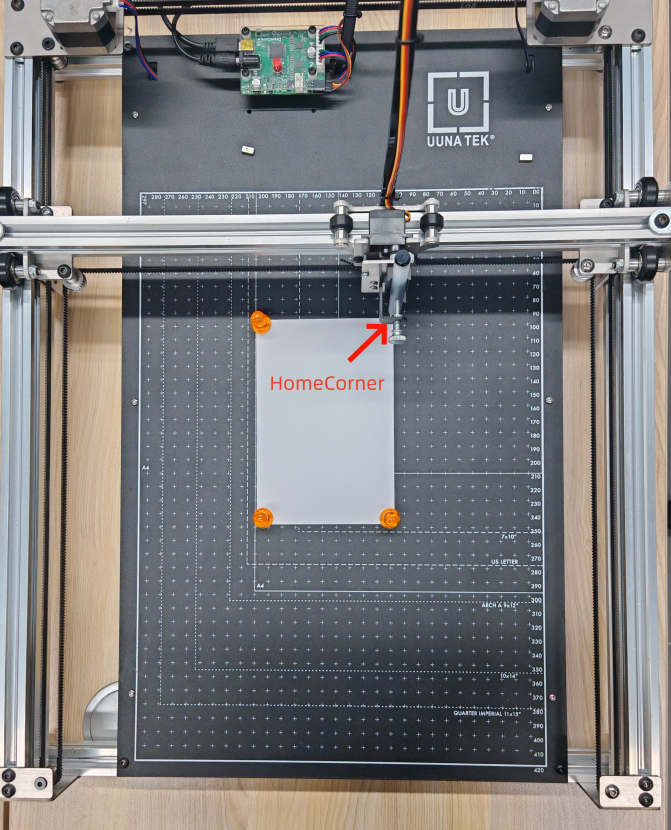

• Bewegen Sie den Stifthalter vorsichtig von Hand, bis die Stiftspitze exakt mit der oberen rechten Ecke Ihres kleinen Papiers ausgerichtet ist (beziehen Sie sich auf das Bild für Anleitung).
• Schalten Sie das Gerät wieder ein – diese manuell eingestellte Position dient nun als Ihre neue Heimposition.
• Starten Sie Ihre Zeichnung von dieser benutzerdefinierten Ursprungsposition, um sicherzustellen, dass alle Elemente perfekt mit Ihrem kleineren Papier ausgerichtet sind.

Erklärung des CNC Koordinatensystems (iDraw H SE Stiftplotter)

Das Verständnis des CNC Koordinatensystems Ihres iDraw Stiftplotters ist unerlässlich für eine genaue Plotterarbeit – egal ob Sie generative Kunst, Kalligraphie oder Architekturdarstellungen erstellen (wie von unseren iDraw Modellen in Größen A0-A4 unterstützt).

Wie in der Abbildung gezeigt, wird die lange Achse des Geräts als X-Achse und die kurze Achse als Y-Achse definiert.

Die horizontalen und vertikalen Layoutkoordinaten in Ihrer Design-Software (z. B. Inkscape) korrespondieren direkt mit den X- und Y-Achsen des Stiftplotters, wie unten illustriert.

⚠️ Wichtiger Hinweis

Bewegen Sie den Stifthalter manuell nur wenn das Gerät ausgeschaltet ist. Das Bewegen bei eingeschaltetem Gerät kann die Schrittmotoren beschädigen, was Reparaturen erfordern und Ihre Stiftplotter Einrichtung stören kann.

Schnellreferenz-Zusammenfassung (iDraw Stiftplotter Heimposition & Koordinaten)

Anwendungsfall	Heimpositionsstandort	Anleitung
Vollformatpapier	Obere rechte Ecke des vollen Gerätearbeitsbereichs	Nutzen Sie die „Home“-Taste in Ihrer Steuersoftware
Kleines Papier	Obere rechte Ecke des kleinen Papiers (manuell eingestellt)	Ausschalten → Stift an gewünschte Position bewegen → Einschalten, um Ursprung festzulegen
