So erweitern Sie Ihren iDraw H-Version Plotter auf ein Großformat (1,5 m × 1,0 m) – DIY Anleitung

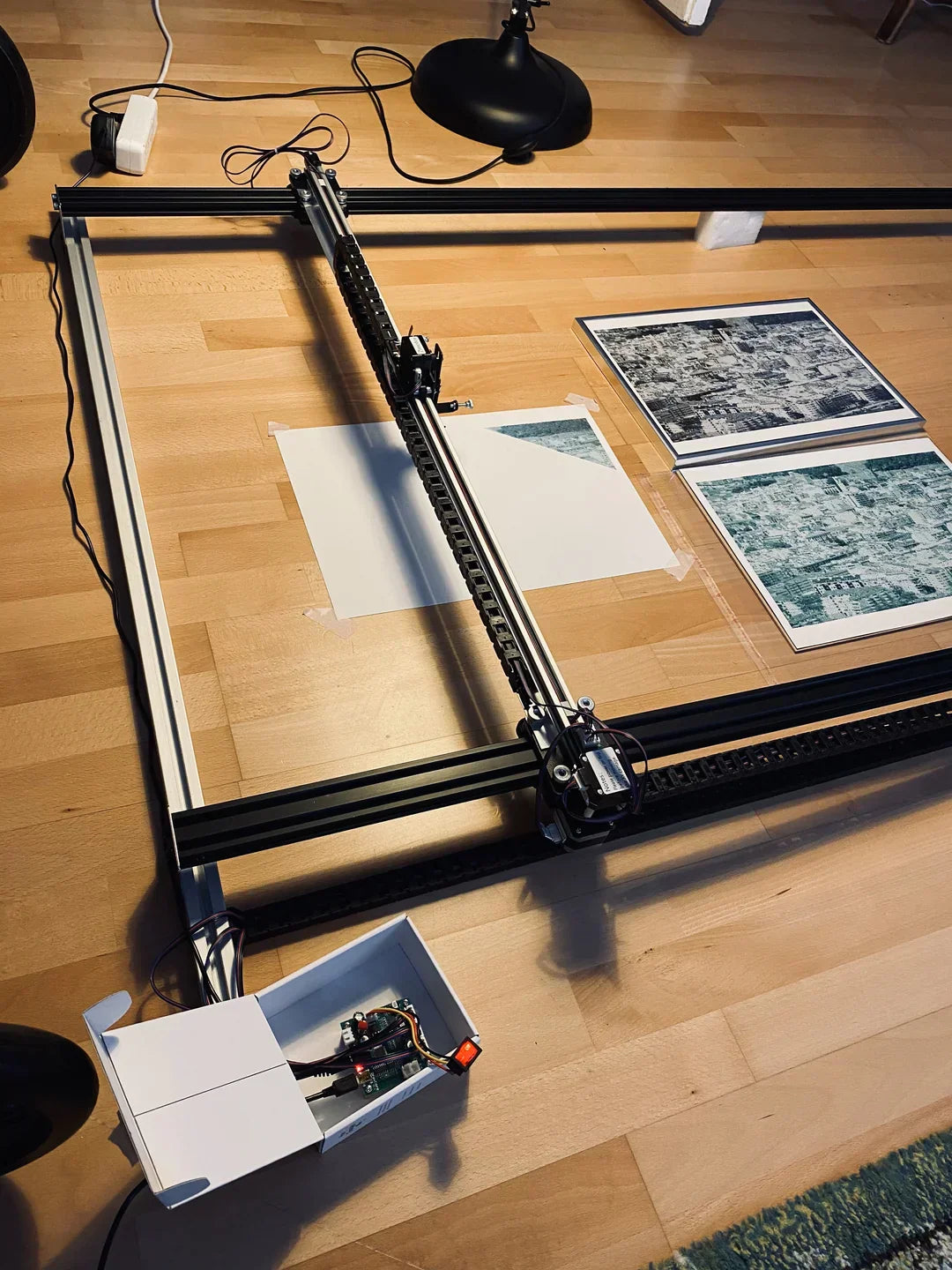

Möchten Sie Ihren iDraw H-Version Plotter in einen Großformat Pen Plotter verwandeln? Diese Anleitung zeigt Ihnen Schritt für Schritt, wie Sie Ihren Plotter (A3/A2/A1/A0) auf eine deutlich größere Arbeitsfläche (z. B. 1,5 m × 1,0 m oder mehr) erweitern können.
Dieses XY Plotter DIY Upgrade ist ideal für Kreative, Ingenieure und Profis, die ihren Schreibmaschine Plotter für großformatige Kunstwerke, technische Zeichnungen oder experimentelle Anwendungen einsetzen möchten.
⚠️ Wichtig: Durch diese Modifikation erlischt die Herstellergarantie.
💰 Geschätzte Kosten
Ca. 150 €
🧰 Benötigte Materialien
Die folgende Konfiguration basiert auf einer Erweiterung auf 1,5 m × 1,0 m. Eine weitere Vergrößerung ist möglich, kann jedoch zu Stabilitätsproblemen führen.
| Material | Menge | Länge | Hinweise |
|---|---|---|---|
| Aluminiumprofil V-Slot 2040 (Y-Achse) | 2x | 1,5 m | - |
| Aluminiumprofil V-Slot 2020 (X-Achse) | 1x | 1 m | - |
| Aluminiumprofil 2020 (Rahmenverbindung) | 2x | 1,2 m | - |
| Zahnriemen G2 (6 mm, 2 mm Pitch) | 2x | 5 m | Amazon |
| Aluminium L-Profil | 1x | 1 m | Amazon |
| Schleppkette 10×20 (Y-Achse) | 2x | 1 m | Amazon |
| Schleppkette 10×15 (X-Achse) | 1x | 1 m | Amazon |
| Nema 17 Verlängerungskabel | 3x | 2 m | Amazon |
| Nema 17 Kabel (Z-Achse) | 1x | 3 m | - |
| Doppelseitiges Klebeband | - | - | - |
🔧 Benötigte Werkzeuge
- Metallsäge (falls Zuschnitt erforderlich)
- M5 Bohrer
- Standard iDraw Werkzeuge (Inbusschlüssel usw.)
🛠 Schritt-für-Schritt Anleitung
1. Demontage der X-Achse
- Alle Kabel entfernen
- X-Achse abschrauben und abnehmen
- Riemenführung auf der gegenüberliegenden Seite lösen
- Schlittenplatten vom Profil entfernen
- Z-Achsen-Schlitten entfernen
- Y-Motor-Splitter abschrauben
2. Neue X-Achse aufbauen
- Y-Motor-Splitter am neuen 2020-Profil befestigen
- 2m Kabel an OUT2 anschließen
- Kabel mit Haltern und doppelseitigem Klebeband fixieren
- X-Achsen-Schlitten montieren
- Schlittenplatten anbringen
- Riemenführung einsetzen und spannen
- Zahnriemen montieren und am Schlitten befestigen
3. Demontage der Y-Achse
- Zahnriemenbefestigung entfernen (siehe Video)
- Endplatten abschrauben
- Y-Motoren entfernen
4. Erweiterte Y-Achse montieren
- Motor auf das 2040-Profil montieren
- Zahnriemen auf einer Seite befestigen
- Durch den Motor führen und auf der anderen Seite fixieren
- Sicherstellen, dass sich der Schlitten reibungslos bewegt
- Endplatten montieren (M5 Bohrung oder direkt ins Aluminium)
5. Rahmen im Großformat montieren
- Y-Achsen parallel ausrichten
- Mit Rahmenprofilen verbinden (Abstand anpassen)
- X-Achse vorsichtig aufsetzen
- X-Achse fest verschrauben
- Rahmen exakt ausrichten
6. Verkabelung und Kabelführung
- Z-Achsenkabel durch die kleinere Schleppkette führen
- X-, Y- und Z-Kabel durch die größere Schleppkette führen
- Alle Kabel korrekt anschließen
- Aluminium L-Profil an der X-Achse montieren
- Schleppkette montieren und befestigen
Weitere Ansichten
⚠️ Wichtige Hinweise
- Durch den Umbau erlischt die Garantie
- Nach dem Umbau ist eine Kalibrierung erforderlich
- Verwenden Sie geeignete Werkzeuge und beachten Sie Sicherheitsvorschriften
- Zu große Erweiterungen können die Präzision beeinträchtigen
