1. Einleitung

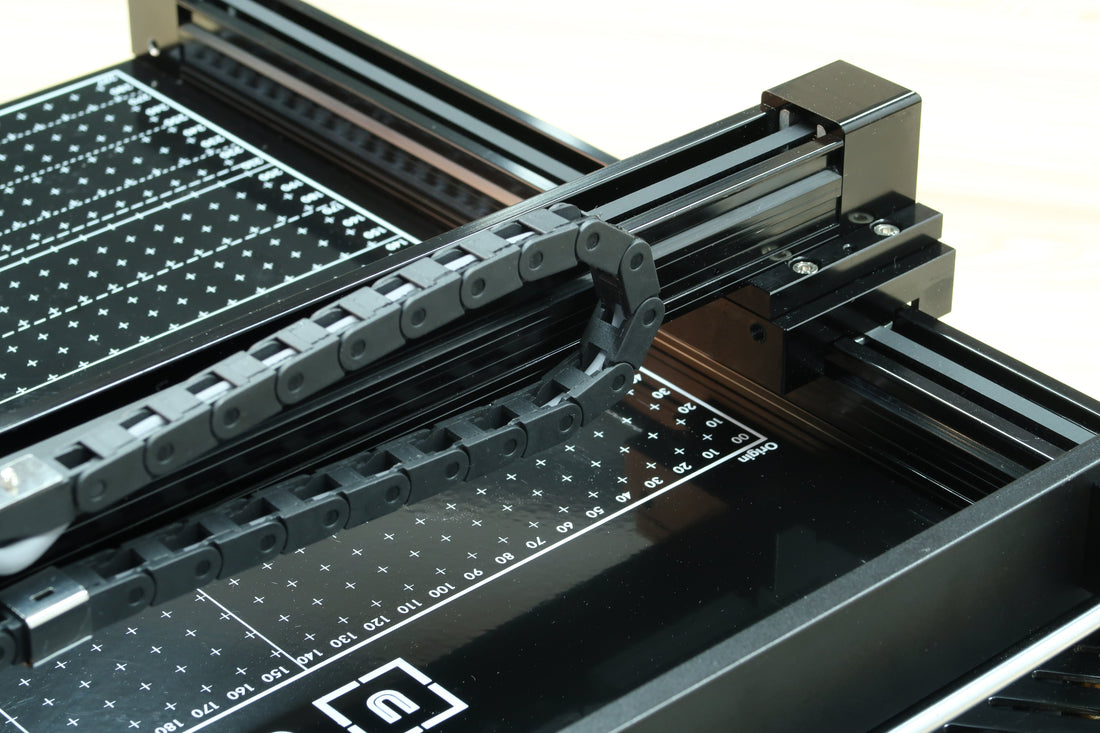

Der UUNA TEK 3.0 Pen Plotter ist ein High-End-Präzisionsgerät für
detaillierte und genaue Darstellung. Regelmäßige Wartung gewährleistet optimale Leistung
und verlängert die Lebensdauer Ihrer Maschine. Diese Anleitung bietet Schritt-für-Schritt
Anweisungen zur Wartung Ihres Plotters.
2. Sicherheitsvorkehrungen
Bevor Sie Wartungsarbeiten durchführen, beachten Sie die folgenden Sicherheitsrichtlinien:
Ausschalten: Schalten Sie den Plotter vor Wartungsarbeiten immer aus und ziehen Sie den Netzstecker.
Schutzausrüstung: Tragen Sie beim Umgang mit Komponenten Handschuhe und eine Schutzbrille.
Richtiges Werkzeug: Verwenden Sie nur empfohlenes Werkzeug, um Schäden zu vermeiden.
Statische Entladung: Erden Sie sich, um Schäden an elektronischen Komponenten durch statische Entladung zu verhindern.
3. Tägliche Wartung
Führen Sie diese Aufgaben am Ende jedes Nutzungstages durch:
3.1 Reinigen der Plotteroberfläche
Staub entfernen: Wischen Sie die Außenseite des Plotters mit einem weichen, fusselfreien Tuch ab und
Plotfläche.
Stifthalter prüfen: Stellen Sie sicher, dass der Stifthalter frei von Tintenrückständen und Schmutz ist.
3.2 Plotterstifte prüfen
Tintenfüllstände prüfen: Stellen Sie sicher, dass die Tintenfüllstände in den Plotterstiften ausreichend sind. Ersetzen oder füllen Sie die Tinte bei Bedarf nach.
Zustand der Stiftspitze: Überprüfen Sie die Stiftspitze auf Abnutzung oder Beschädigung. Ersetzen Sie abgenutzte Spitzen.
4. Wöchentliche Wartung
Führen Sie diese Aufgaben wöchentlich durch, um den Plotter in Topzustand zu halten:
4.1 Reinigen des Schlittens und der Schienen
Schienen reinigen: Verwenden Sie ein Mikrofasertuch, um die Schlittenschienen zu reinigen. Vermeiden Sie die Verwendung
Lösungsmittel, die die Beschichtung beschädigen könnten.
Schienen schmieren: Tragen Sie ein leichtes, empfohlenes Schmiermittel auf die Schienen auf, um sicherzustellen
sanfte Schlittenbewegung.
4.2 Antriebsriemen prüfen und reinigen
Sichtprüfung: Überprüfen Sie den Antriebsriemen auf Anzeichen von Verschleiß, Rissen oder Ausfransungen.
Riemen reinigen: Reinigen Sie den Riemen bei Bedarf mit einem feuchten Tuch, um Staub und Schmutz zu entfernen. Stellen Sie sicher, dass der Riemen trocken ist, bevor Sie den Plotter wieder in Betrieb nehmen. Hier finden Sie Hinweise zur Riemen-Fehlerbehebung>>>
5. Monatliche Wartung
Die monatlichen Aufgaben konzentrieren sich auf eine gründlichere Reinigung und Inspektion mechanischer und
elektronische Komponenten:
5.1 Überprüfen der Firmware
Firmware aktualisieren: Stellen Sie sicher, dass die Firmware des Plotters auf dem neuesten Stand ist. Folgen Sie den
Befolgen Sie bei Bedarf die Anweisungen des Herstellers zur Aktualisierung.
5.2 Gründliche Reinigung des Plotterkopfes
Schmutz entfernen: Reinigen Sie den Plotterkopf sorgfältig mit einem fusselfreien Tuch. Bezahlen
Achten Sie auf bewegliche Teile.
Kalibrierung: Führen Sie eine Kalibrierungsprüfung durch, um sicherzustellen, dass der Plotterkopf richtig
ausgerichtet.
5.3 Schrauben prüfen und festziehen
Schrauben prüfen: Überprüfen Sie alle Schrauben am Plotter, insbesondere die am Schlitten
und Rahmen. Ziehen Sie alle losen Schrauben fest, um die strukturelle Integrität zu erhalten.
6. Fehlerbehebung bei häufigen Problemen
6.1 Ungleichmäßige Linienqualität
Ursache: Mögliche Ursache: Eine abgenutzte Stiftspitze oder Schmutz auf der Plotfläche. Lösung: Ersetzen Sie die Stiftspitze und reinigen Sie die Plotfläche.
6.2 Schlittenstau
Ursache: Verstopfung im Schlittenweg oder mangelnde Schmierung.
Lösung: Prüfen Sie den Schlitten auf Hindernisse und reinigen Sie ihn. Tragen Sie Schmiermittel auf
die Schienen.
6.3 Plotter reagiert nicht
Ursache: Mögliches Firmware-Problem oder Problem mit der Stromversorgung.
Lösung: Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass die Firmware aktuell ist. Starten Sie neu
der Plotter.
7. Bewährte Vorgehensweisen
Regelmäßige Wartung: Halten Sie sich an den in diesem Handbuch beschriebenen Wartungsplan.
Richtige Lagerung: Wenn Sie den Plotter nicht verwenden, decken Sie ihn ab, um ihn vor Staub zu schützen.
Umgebung: Betreiben Sie den Plotter in einer sauberen, trockenen Umgebung, um
Kontamination.
8. Technischer Support
Wenn Sie Probleme haben, die über die routinemäßige Wartung hinausgehen, oder Ersatzteile benötigen, wenden Sie sich an den Kundendienst von UUNA TEK unter support@uunatek.com oder besuchen Sie unsere
Website für zusätzliche Ressourcen.
