Ein Workflow mit einem Stiftplotter für GIS-basierte Daten (Fallstudie) unter Verwendung des UUNA TEK 3.0 A1 Stiftplotters

Übersicht

Die Abteilung für Bevölkerungs- und Gesundheitsforschung unserer Universität nutzt GIS-Daten zur Unterstützung von Forschung, Berichterstattung und visueller Kommunikation. Die Erstellung von großformatigen GIS-Ausgaben war historisch durch die Gesamtkosten des Besitzes von Großformatdruckern eingeschränkt – insbesondere durch laufende Wartung sowie die wiederkehrenden Kosten und Lebenszyklusbeschränkungen von Verbrauchsmaterialien (z. B. Patronen, die bei intermittierender Nutzung austrocknen oder ablaufen können).

Diese Fallstudie dokumentiert einen alternativen Arbeitsablauf: die Umwandlung von GIS-Ebenen in Vektorplots und die Erstellung physischer Ausgaben mit einem Stiftplotter. Der Arbeitsablauf unterstützt standardisierte, berichtsfertige Ausdrucke (A4) sowie maßstabsgetreue Kartenprodukte bis A1, ohne auf spezialisierte Großformatdruckhardware angewiesen zu sein.

Kontext und Forschungseinschränkungen

Großformatige GIS-Visualisierung kann in einer akademischen Umgebung schwer zu realisieren sein, in der:

• Anschaffungs- und Wartungskosten für Drucker sind hoch und schwer zu rechtfertigen bei periodischer oder projektbezogener Nutzung.
• Verbrauchsmaterialien können sich verschlechtern (Austrocknung/Ablauf), was Abfall und Unvorhersehbarkeit erzeugt – besonders wenn der Großformatdruck nicht kontinuierlich erfolgt.
• Jede Iteration verursacht Kosten, was exploratives visuelles Design und schnelle Verfeinerung erschwert.

Um diese Einschränkungen zu adressieren, haben wir das Stiftplotten als einen besser geeigneten Ansatz für intermittierende Forschungszyklen untersucht: Stifte sind kostengünstig, leicht zu ersetzen und weit verbreitet, und das Gerät kann hochwertige Vektorlinienzeichnungen in verschiedenen Blattgrößen erzeugen.

Warum ein Stiftplotter eine praktische Alternative ist

Ein Stiftplotter verändert die Kosten- und Arbeitsablaufdynamik auf mehrere nützliche Arten:

• Geringeres Verbrauchsmaterialrisiko und einfachere Nachfüllung: Stifte sind einfach zu ersetzen und weisen nicht den typischen „eingetrockneten Patronen“-Fehlermodus auf, der bei Tintenstrahlsystemen bei intermittierender Nutzung häufig ist.
• Größere visuelle Flexibilität: Eine breite Palette von Stiftstärken, Farben und Tintenarten kann verwendet werden, um die Lesbarkeit je Ebene (Straßen, Parks, Punkte, Grenzen) anzupassen.
• Kontrast- und Barrierefreiheitsoptionen: Verschiedene Papierfarben können mit Stiften/Markern kombiniert werden, um den Kontrast zu verbessern (z. B. helles Papier mit dunkler Linienführung oder dunkleres Papier mit Gel-/Farbstiften), was eine klarere Unterscheidung der thematischen Ebenen unterstützt.
• Skalierbare Ausgabeformate: Der gleiche Vektor-Workflow kann für A4-Einlagen in Berichten verwendet und auf A1 für Poster, Displays oder größere Besprechungen skaliert werden.

Ausrüstungs- und Einrichtungserwägungen

• Plotter: UUNA TEK 3.0 A1 Stiftplotter
• Unterstützte Ausgabegrößen: Jede benutzerdefinierte Größe bis A1
• Hauptanwendungsfall: Geschichtetes GIS-abgeleitetes Vektorplotten (Linien- und Punktmerkmale)

Versand- und Handhabungsbeobachtungen

Der UUNA TEK 3.0 A1 ist schwer und solide gebaut. Die Einheit wurde während des Transports beschädigt; nach Kontaktaufnahme mit UUNA TEK und Schilderung des Problems wurden Ersatzteile umgehend zugesandt. Aus betrieblicher Sicht reduzierte der reaktionsschnelle Support Ausfallzeiten und half, die Umsetzung innerhalb eines Forschungszeitplans machbar zu halten.

Verarbeitungsqualität (Einsatzüberlegungen)

Die Schienen, Motoren und Riemen sind robust. Ich kann die Einheit eigenständig bewegen und positionieren, aber einige Nutzer benötigen aufgrund des Gewichts und der Größe möglicherweise Unterstützung.

Software-Umgebung und Workflow

• Datenquelle: City of Orlando GIS Open Data Hub (GeoJSON)
• GIS-Software: QGIS (Ebeneneinrichtung und SVG-Export)
• Vektor-Bearbeitung/Ausrichtung: Inkscape (Bereinigung, Gruppierung, Registrierung/Ausrichtung)(Adobe Illustrator wird ebenfalls für Vektorerstellung und Bereinigung verwendet)
• Plottersteuerung: UUNA TEK Software und Tutorials (Registrierung, Aktivierung, Einrichtung), Inkscape (mit UUNA-Erweiterung)

Die Tutorial-Videos von UUNA TEK waren hilfreich für die erste Einrichtung und Orientierung im Workflow. Als macOS-Nutzer habe ich mich auch auf den UUNA TEK Support verlassen, um Fragen zur Softwarekompatibilität und Einrichtung zu klären. Die UUNA TEK Software und Inkscape-Erweiterungen sind für Mac OS und Windows-PC-Plattformen verfügbar.

Datenvorbereitung und Plotting-Methodik

Dieser Arbeitsablauf wurde so konzipiert, dass er über Papierformate hinweg wiederholbar ist, indem jedes GIS-Thema als separate Vektorebene behandelt wird, die unabhängig geplottet und dann durch Registrierung kombiniert werden kann.

1) GIS-Daten beschaffen

Ich habe GeoJSON-Datensätze vom City of Orlando Open Data Hub heruntergeladen. Für diesen ersten Test habe ich verwendet:

• Straßen
• Parks
• Standorte von Werbetafeln

(Unser übergeordnetes Forschungsziel ist es, die Auswirkungen der Entwicklung auf Grünflächen zu visualisieren. Diese Arbeit wird in einem zukünftigen Beitrag dokumentiert.)

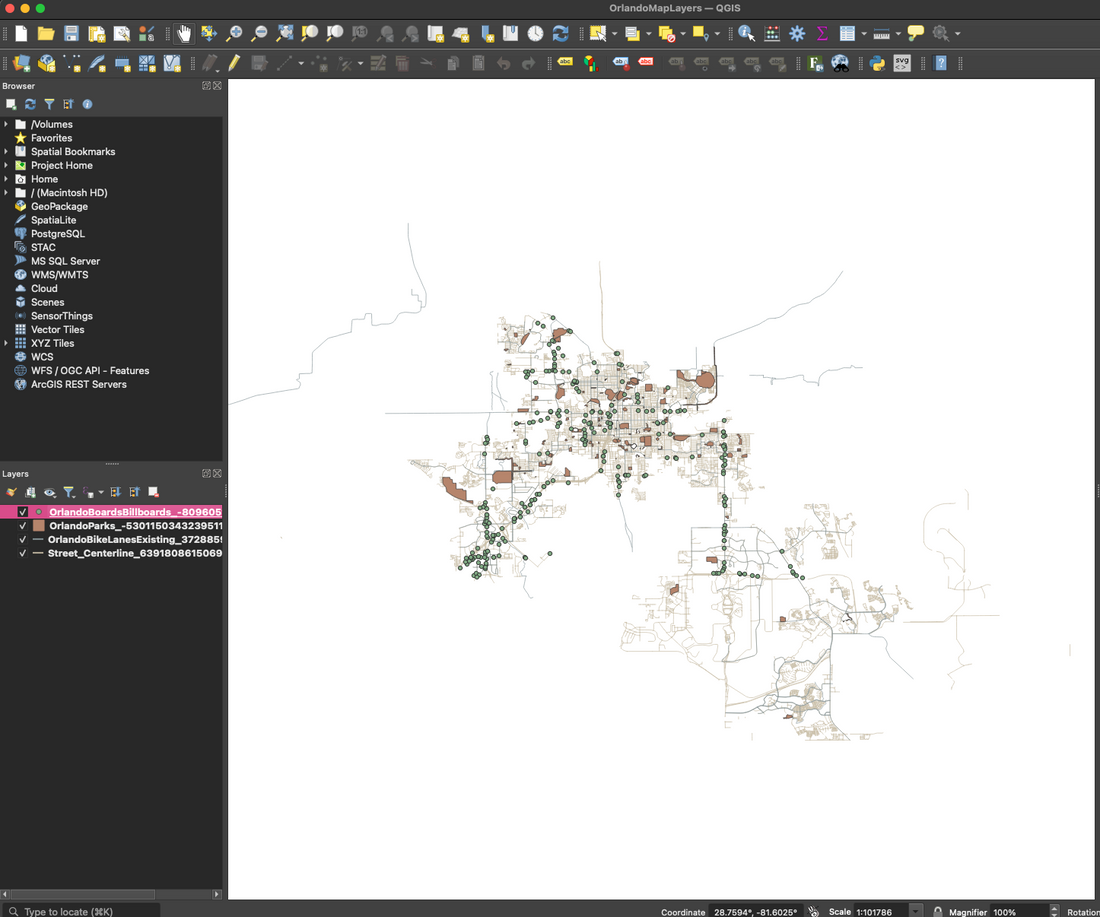

2) Ebenen in QGIS organisieren

1. Erstellen Sie ein neues QGIS-Projekt.
2. Laden Sie jeden GeoJSON-Datensatz in QGIS.
3. Weisen Sie jedem Datensatz eine eigene Ebene zu und stylen/arrangieren Sie sie nach Bedarf für die Zielausgabe.

3) Exportieren Sie jede Ebene als SVG (eine Ebene pro Datei)

Um Multi-Stift-Plotten zu unterstützen und die nachgelagerte Komplexität zu reduzieren:

1. Erstellen Sie ein neues Drucklayout in QGIS und fügen Sie das Kartenobjekt ein.
2. Verbergen Sie alle bis auf eine Ebene.
3. Exportieren Sie die sichtbare Ebene als SVG.
4. Wiederholen Sie dies für jede verbleibende Ebene.

Dies erzeugt getrennte Vektordateien, die nacheinander geplottet werden können (oft ein Stift pro Ebene) und konsistent für jede benutzerdefinierte Größe bis A1 skaliert werden.

4) Ausrichtung und Registrierung in Inkscape vorbereiten

1. Importieren Sie jede SVG in Inkscape.
2. Bereinigen und gruppieren Sie Objekte für jede Ebene.
3. Kombinieren Sie alle Ebenen unter einer übergeordneten Gruppe, um konsistente Transformationen beizubehalten.
4. Richten Sie die gruppierte Ausgabe mit einer vorgefertigten A1-großen SVG-Rastervorlage als Positionierungsreferenz aus und skalieren Sie sie.

Diese Rastervorlage fungiert als konsistentes Registriersystem: Das Papier wird auf einem bekannten Koordinatenbereich platziert, und das Kunstwerk wird skaliert/positioniert, um zu passen – jede Größe bis A1.

5) In Schichten plotten (Multi-Stift-Workflow)

1. Plotten Sie die erste Ebene mit dem ersten Stift.
2. Wechseln Sie die Stifte und plotten Sie die nachfolgenden Ebenen nacheinander (dabei Dicke und Farbe je nach Thema variieren).
3. Wo Kontrast entscheidend ist, kombinieren Sie die Stiftauswahl mit Papierfarbe , um Lesbarkeit und Ebenentrennung zu verbessern.

Vorläufige Ergebnisse (erste A4-Ausgabe)

Die ersten Tests wurden mit 14x17 Zoll Ausgabe durchgeführt, um eine schnelle Iteration zu unterstützen und sicherzustellen, dass die endgültigen Grafiken sauber in Berichte und verteilte Materialien integriert werden. Der geschichtete Workflow (QGIS-Exporte pro Ebene, ausgerichtet in Inkscape, nacheinander geplottet) erwies sich als praktisch und wiederholbar.

Beobachtungen und Einschränkungen

• Stärken für Forschungsvisualisierung
  • Klare, hochwertige Linienführung und starke thematische Trennung durch Stiftdicke und Farbauswahl
  • Geringerer Betriebsaufwand bei gelegentlicher Nutzung im Vergleich zur Wartung von Großformatdruckern und Verbrauchsmaterialien
  • Funktioniert sowohl für Berichtseinlagen (A4) als auch für größere Präsentationsformate (bis A1)
• Workflow-Einschränkungen
  • Der Transfer von GIS-Daten zwischen QGIS und Inkscape bringt eine Lernkurve und gelegentliche Format-/Reibungspunkte mit sich.
  • Gefüllte Flächen (z. B. Parks/Grünflächen) erfordern zusätzliche Entscheidungen darüber, wie Flächenmerkmale dargestellt werden (Schraffur, Dichte, Markerfüllungen), während die Datengetreue erhalten bleibt.
• Betriebliche Hinweise
  • Der Support des Anbieters war reaktionsschnell und effektiv, was für die Einführung in einer universitären Umgebung relevant ist, in der die Zeit bis zur Einsatzbereitschaft zählt.

Nächste Phase: Skalierung auf A1-Ausgabe

Die nächste Phase besteht darin, dieselbe Methodik auf  größere Formate bis A1 anzuwenden und Füllstrategien zu verfeinern (z. B. Schraffurdichte, Marker-Methoden und Lesbarkeit im Maßstab). Ein Folgebeitrag wird dokumentieren:

• Papierhandhabung und Ausrichtungspraktiken bei größeren Formaten,
• Überlegungen zur Plotzeit im A1-Format,
• Fülltechniken, die lesbar bleiben und mit den zugrundeliegenden GIS-Daten konsistent sind.

Wichtigste Erkenntnisse

Für Forschungsteams, die GIS-Visualisierungen in verschiedenen Papierformaten benötigen, kann ein Stiftplotter eine praktikable Alternative zu Großformatdruckern sein – besonders wenn die Hauptbeschränkungen  Kosten, Wartung und Verbrauchsmaterialrisiken sind. Stifte bieten flexible Kontrolle über  Linienstärke, Farbe und Stil, und die Kombination der Tintenwahl mit  Papierfarbe erweitert die Kontrast- und Lesbarkeitsoptionen. Obwohl es eine Lernkurve beim Wechsel zwischen GIS- und Vektorwerkzeugen gibt (und Flächenfüllungen zusätzliche Technik erfordern), unterstützt der Ansatz iterative, wiederholbare und skalierbare Forschungsvisualisierungen ohne den Aufwand einer Großformatdruck-Infrastruktur.

Diese Fallstudie wurde von Nicholas Alpin am 7. Januar 2026 beigesteuert, der Originalartikel hier.
